جزئیات محصول:
|
| کاربرد معمولی: | مایع رسانا، رابط | مواد آنتن: | کابل های انعطاف پذیر عایق PTFE (اختیاری) |
|---|---|---|---|
| منبع تغذیه: | 24 ولت DC | دمای متوسط: | -40 ~ + 150 ℃ |
| فشار فرآیند: | -0.1 ~ 4.0 مگاپاسکال | پیوند رویه: | 3/4 B S P T رزوه (استاندارد)، فلنج (اختیاری) |
| سطوح حفاظت: | IP6 7 | خروجی سیگنال: | 4 ... 20 میلی آمپر / RS485 |
| برجسته: | فرستنده سطح RF ضد آویزان,ترانسمیتر سطح ورودی RF مایع هدایت کننده |
||

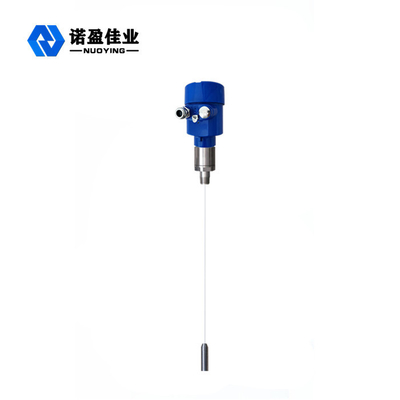

فرستنده سطح ورودی RF ضد آویزان NYSP-M19 با برد اندازه گیری بزرگ
اصل کار فرستنده سطح پذیرش RF ضد آویزان NYSP-M19 با برد اندازه گیری بزرگ
تکنیک اندازه گیری هدایت RF یک تکنیک اندازه گیری موقعیت با مزایای منحصر به فرد است.اگرچه مشابه مفهوم فناوری اندازه‌گیری ظرفیت عمومی است، اما فناوری رسانش RF، مدار سپر محرک و مدار چاپر را به واحد الکترونیکی اضافه می‌کند، بنابراین امکان اندازه‌گیری جداگانه امپدانس و خازن را فراهم می‌کند.با محاسبه قوانین فیزیک، امپدانس و تحمل پذیری هر آویز برابر است، بنابراین اثرات آویز را می توان با تغییر فاز مدار نوسانی اندازه گیری کرد و از کل خروجی حذف کرد.
فرستنده سطح پذیرش فرکانس رادیویی یک محصول اندازه گیری سطح پیوسته بر اساس اصل هدایت RF است.این محصول دارای چندین مزیت از جمله پایداری بالا، حساسیت بالا و محدوده اندازه گیری گسترده تر است.در مقایسه با سطح سنج خازنی سنتی، طراحی منحصر به فرد می تواند به سادگی و به راحتی تنظیمات ابزار را درک کند.پس از تکمیل تنظیمات، می توان آن را به طور معمول و بدون تعمیر و نگهداری برای مادام العمر استفاده کرد.به طوری که کاربران بتوانند به طور شهودی عملکرد تجهیزات را درک کنند و به موقع با مشکلات مقابله کنند، در موارد پیچیده صنعتی نیز به همان اندازه ایمن و قابل اعتماد است.
ویژگی های طراحیازفرستنده سطح ورودی RF ضد آویزان NYSP-M19 با برد اندازه گیری بزرگ
◎ ضد آویزان: طراحی منحصر به فرد مدار سپر رانندگی توانایی ضد آویزان را بهبود می بخشد
◎ محدوده منبع تغذیه: محدوده کاری منبع تغذیه: 13 ~ 35vdc
◎ دمای فرآیند پروب: - 100 ℃ ~ 800 ℃
◎بدون اندازه‌گیری منطقه مرده، می‌تواند در محدوده وسیعی از موارد اندازه‌گیری سطح مواد بیش از ده سانتی‌متر یا حتی چندین سانتی‌متر اعمال شود.
◎حداکثر برد اندازه گیری می تواند به صد متر و حتی صدها متر برسد
◎ اندازه گیری رابط مواد چسبناک مزیت بزرگ این ابزار است
◎ خروجی پایدار و قابل اعتماد، مقاوم در برابر خاکستر بادی، مواد سقوط، بخار آب، تبلور و موم
◎بدون حرکت، بدون پوشیدن قطعات آسان، بدون تمیز کردن منظم، تعمیر و نگهداری و اشکال زدایی
پارامترهای فنیازفرستنده سطح ورودی RF ضد آویزان NYSP-M19 با برد اندازه گیری بزرگ
| کاربرد معمولی | مایع (خوردگی، رسانایی، ثابت دی الکتریک پایین، هم زدن، رابط، کم آبی الکتریکی، ویسکوزیته، چاه عمیق، برد فوق العاده بزرگ و موارد دیگر) |
| گرد و غبار (رسانایی، پودر عایق و غیره) | |
| جامد (رسانایی، عایق، جامد عایق حرارتی فوق العاده بالا و غیره) | |
|
نمونه محصول
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
فرم آنتن
|
کابل نرم، کابل نرم عایق، کابل نرم بدون عایق، میله سخت، میله سخت عایق، میله سخت عایق در دو انتها، میله سخت استوانه ای |
| مواد آنتن | PTFE, 304,316 |
| محدوده اندازه گیری | 3 متر، 20 متر (چاه عمیق می تواند صدها متر را اندازه گیری کند و می تواند سفارشی شود) |
| طول موج | 635-650 میلی متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ FS |
| منبع تغذیه | 24VDC |
|
خروجی سیگنال |
4...20mA/HART/RS485/Modbus…. |
| دمای فرآیند | -40~+130℃،-100~+200℃، -40~+260℃، -50~+500℃ |
| فشار فرآیند |
-0.1~1.6MPa،-0.1~4.0MPa، -0.1~6.3MPa |
| اتصال فرآیند | رزوه پیچ، فلنج (قابل انتخاب) |
| رابط الکتریکی | M20*1.5، ½ ″NPT |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
