جزئیات محصول:
|
کاربرد معمولی: | مایع | نمونه محصول: | NYCZ500 |
---|---|---|---|
روش نصب: | در بالا نصب شده است | محدوده اندازه گیری: | 0-50 ~ 5000 میلی متر (نوع کابل: 25 متر) |
دقت اندازه گیری: | +0.5 میلی متر | دمای فرآیند: | - 40 ~ 200 ℃ دمای محیط: - 40 ~ 80 ℃ تأثیر دما: ± 0.5 ℃ |
فشار فرآیند: | -0.1~+10.0MPa | ارتباط: | نخ، فلنج، براکت (اختیاری) |
برجسته: | سطح سنج مغناطیسی انسدادی صنعتی,متر سطح مایع مغناطیسی انسدادی نصب شده در بالا |
کاربرد گسترده ترمتر سطح مایع مغناطیسی قابلیت اطمینان قویکاربردهای صنعتی
ایمنی عالیمتر سطح مایع مغناطیسی برای نصب و نگهداری آساناصول کارکرد، اصول جراحی، اصول عملکرد

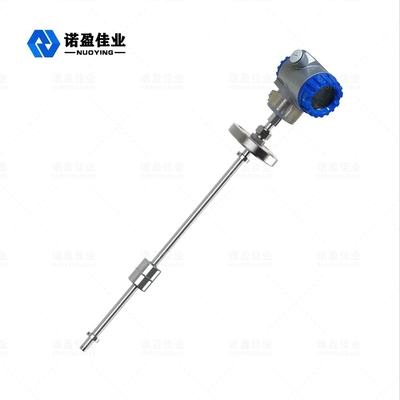

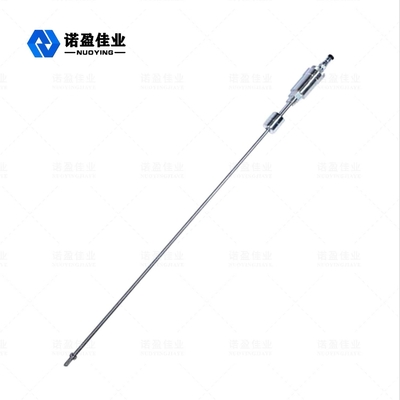

همانطور که در تصویر نشان داده شده است، متر سطح مایع مغناطیسی از یک میله اندازه گیری، یک محفظه الکترونیکی و یک توپ شناور غیر تماسی که روی میله اندازه گیری قرار دارد، تشکیل شده است.
سیم مغناطیسی (سیم موج هدایت شونده) در میله اندازه گیری نصب شده است.میله اندازه گیری از لوله فولادی ضد زنگ غیر مغناطیسی ساخته شده است که از سیم موج هدایت شده محافظت می کند.هنگامی که ابزار کار می کند، مولد پالس در محفظه الکترونیکی یک پالس شروع را ارسال می کند که از طریق سیم منتقل می شود و یک میدان مغناطیسی چرخشی در حال حرکت ایجاد می کند.هنگامی که این میدان مغناطیسی با میدان مغناطیسی دائمی در توپ شناور برخورد می کند، یک اثر کششی مغناطیسی ایجاد می کند که باعث می شود سیم موج هدایت شونده بپیچد و یک موج مکانیکی با سرعت ثابت ایجاد کند که در دو جهت ارسال می شود.موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط دمپر جذب می شود.موج مکانیکی که به محفظه الکترونیکی ارسال می شود توسط دستگاه دریافت انرژی نصب شده در محفظه الکترونیکی حس می شود و سپس به پالس جریان مربوطه تبدیل می شود.دستگاه پیکاپ انرژی تفاوت زمانی بین دو پالس را محاسبه می کند تا اندازه گیری دقیق سطح مایع را ارائه دهد.
متر سطح مایع مغناطیسیویژگی طراحی
◎ کاربرد گسترده تر، با انواع اشکال پروب، فرم های اتصال فرآیند و مواد تولیدی که می توانند سفارشی شوند.
◎ قابلیت اطمینان قوی: از آنجایی که گیجسنج سطح مایع مغناطیسی از اصل موجبر استفاده میکند.کل مبدل در یک لوله فولادی ضد زنگ محصور شده است که با محیط اندازه گیری تماس ندارد.سنسور به طور قابل اعتماد کار می کند و عمر طولانی دارد.
◎ دقت بالا: از آنجایی که گیج سطح مایع مغناطیسی با پالس موجبر کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان پالس شروع و پالس پایان در طول کار تعیین می شود، بنابراین دقت اندازه گیری بالا است و وضوح بهتر از 0.01٪ است. FS که دقتی است که دستیابی به آن با سنسورهای دیگر دشوار است.
◎ ایمنی عالی: گیج سنج مایع مغناطیسی دارای عملکرد ضد انفجار بالایی است، ذاتاً ایمن و ایمن برای استفاده است و به ویژه برای اندازه گیری مواد خام شیمیایی و مایعات قابل اشتعال مناسب است.برای جلوگیری از ناامنی اندازه گیری دستی، باز کردن پوشش مخزن در حین اندازه گیری ضروری نیست.
◎ نصب و نگهداری گیج سطح مغناطیسی به آسانی انجام می شود: سطح سنج مغناطیسی معمولاً از طریق دهانه لوله موجود در بالای مخزن نصب می شود، به ویژه برای نصب مخازن ذخیره سازی زیرزمینی و مخازن ذخیره سازی که به بهره برداری رسیده اند، مناسب است. در طول فرآیند نصب بر تولید عادی تأثیر نمی گذارد.
متر سطح مایع مغناطیسی پارامتر محصول
برنامه معمولی | مایع |
نمونه محصول | NYCZ500 |
مواد میله پروب | 304، 316 (اختیاری) |

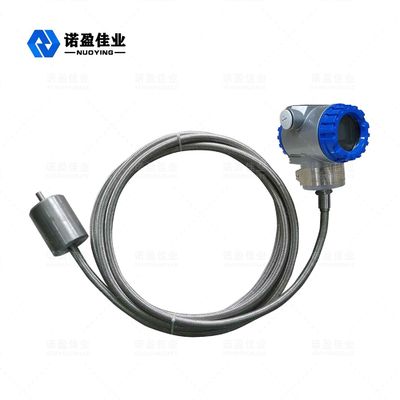

محدوده اندازه گیری | 0-50 ~ 5000 میلی متر (نوع کابل: 25 متر) |
دقت اندازه گیری | +0.5 میلی متر |
دمای فرآیند | - 40 ~ 200 ℃ دمای محیط: - 40 ~ 80 ℃ تأثیر دما: ± 0.5 ℃ |
زمان پاسخ | 0.2 تا 5 میلیثانیه |
فشار فرآیند | - 0.1 ~ + 10.0 مگاپاسکال |
اتصال فرآیند | نخ، فلنج، براکت (اختیاری) |
رابط الکتریکی | M20 x 1.5، G3/4 اینچ |
تامین برق | 24VDC، 220VAC (اختیاری) |
خروجی سیگنال | 4 ... 20mA/HART/RS485 |
نمایش در محل | LCD (اختیاری) |
درجه حفاظت | IP65 |
درجه ضد انفجار | Exia II CT6 (جزئیات در گواهی) |
متر سطح مایع مغناطیسیبرنامه کاربردی محصول
اندازه گیری و کنترل سطح مایع در زمینه صنعتی
کنترل سطح مایع فرآیند شیمیایی کنترل سطح مایع مخزن دارویی
پایش سطح آب سد کنترل مخزن مواد غذایی و آشامیدنی
اندازه گیری و کنترل رابط نفت و آب برای تصفیه آب آشامیدنی و فاضلاب
سایر اندازه گیری سطح مایع و کنترل سیستم مدیریت اندازه گیری در پمپ بنزین
