جزئیات محصول:
|
کاربرد معمولی: | اندازه گیری سطح مایع و رابط | مدل های محصول: | NYCZ500 |
---|---|---|---|
نوع فرم آنتن: | کابل، میله | مواد تشکیل دهنده آنتن: | 304، 316 |
دقت اندازه گیری: | ± 0.5 میلی متر | فشار فرآیند: | -0.1 ~ 10 مگاپاسکال |
اتصال فرآیند: | فلنج (اختیاری) | درجه ضد انفجار: | Exia II CT6Ga، Exd II CT6Gb (برای جزئیات به گواهی مراجعه کنید) |
برجسته: | سطح سنج مغناطیسی فشاری فلنج,سطح سنج مایع مغناطیسی فشاری نوع میله,گیج سطح مایع مغناطیسی 0.5 میلی متری |

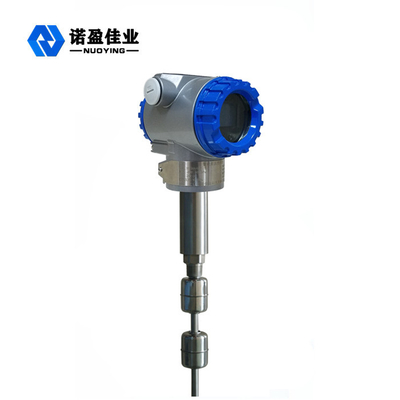

نصب آسان متر سطح مایع مغناطیسی با دقت بالا
اصل کار متر سطح مایع مغناطیسی انسدادی
هنگامی که متر سطح مایع مغناطیسی کار می کند، مولد پالس در محفظه الکترونیکی یک پالس شروع را ارسال می کند.هنگامی که پالس شروع در سیم موجبر منتقل می شود، یک میدان مغناطیسی دوار در امتداد جهت سیم موجبر ایجاد می شود.هنگامی که میدان مغناطیسی با میدان مغناطیسی دائمی در توپ شناور برخورد می کند، اثر مغناطیسی انقباض ایجاد می شود که باعث می شود سیم موجبر بپیچد و یک موج مکانیکی با سرعت ثابت ایجاد کند.این موج مکانیکی در دو جهت منتشر می شود.موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط دمپر جذب می شود.موج مکانیکی ارسال شده به جهت سطل الکترونیکی توسط مکانیزم دریافت انرژی نصب شده در سطل الکترونیکی حس می شود و به پالس های جریان متناظر تبدیل می شود.سپس مکانیسم جمع آوری انرژی، تفاوت زمانی بین دو پالس را محاسبه می کند تا ارتفاع سطح مایع اندازه گیری شده را به دقت اندازه گیری کند.
ویژگی طراحیمتر سطح مایع مغناطیسی
◎کاربرد گسترده تر، با چندین فرم پروب، فرم های اتصال چندگانه فرآیند، مواد ساخت متعدد و طراحی قابل تنظیم
◎قابلیت اطمینان قوی: از آنجایی که سنج سطح مایع مغناطیسی از اصل موجبر استفاده می کند، هیچ بخش مکانیکی متحرک وجود ندارد، بنابراین هیچ اصطکاک و سایش وجود ندارد.کل مبدل در یک لوله فولادی ضد زنگ محصور شده است که با محیط اندازه گیری تماس ندارد.سنسور به طور قابل اعتماد کار می کند و عمر طولانی دارد
◎دقت بالا: از آنجایی که متر سطح مایع مغناطیسی با پالس موجبر کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان پالس شروع و پایان پالس تعیین می شود، بنابراین دقت اندازه گیری بالا و وضوح بهتر از 0.01٪ FS است که دستیابی به سنسورهای دیگر دشوار است
◎ایمنی بالا: متر سطح مایع مغناطیسی دارای عملکرد ضد انفجار بالا، ایمنی ذاتی و ضد انفجار، استفاده ایمن است و به ویژه برای اندازه گیری مواد خام شیمیایی و مایعات قابل اشتعال مناسب است.برای جلوگیری از عدم اطمینان اندازه گیری دستی، نیازی به باز کردن درب مخزن در حین اندازه گیری نیست.
◎متر سطح مایع مغناطیسی به راحتی نصب می شود و نگهداری آن آسان است: متر سطح مایع مغناطیسی معمولاً از طریق سوراخ لوله موجود در بالای مخزن نصب می شود، به ویژه برای نصب مخازن ذخیره سازی زیرزمینی و مخازن ذخیره سازی که به بهره برداری رسیده اند، مناسب است. و عملکرد عادی را نمی توان در طول فرآیند نصب تحت تاثیر قرار داد
پارامترهای فنیمتر سطح مایع مغناطیسی
کاربرد معمولی | مایع، اندازه گیری رابط |
نمونه محصول |
NYCZ500 |

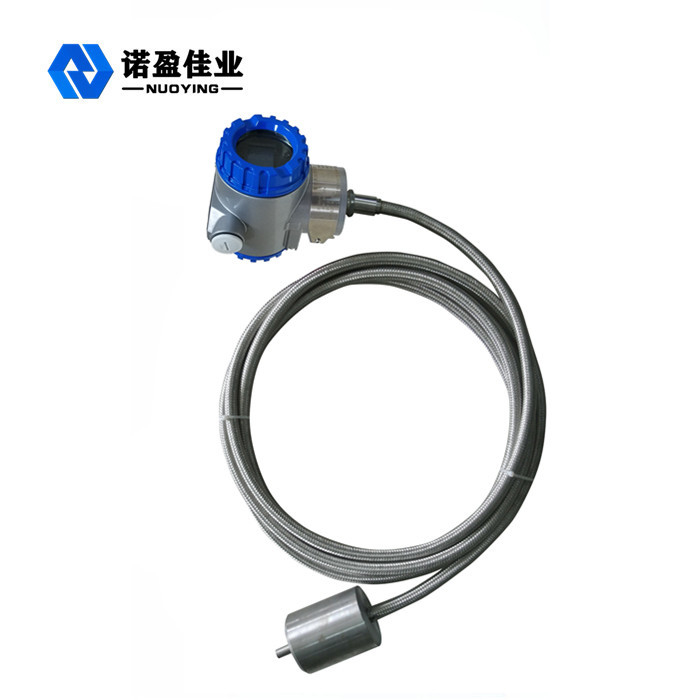

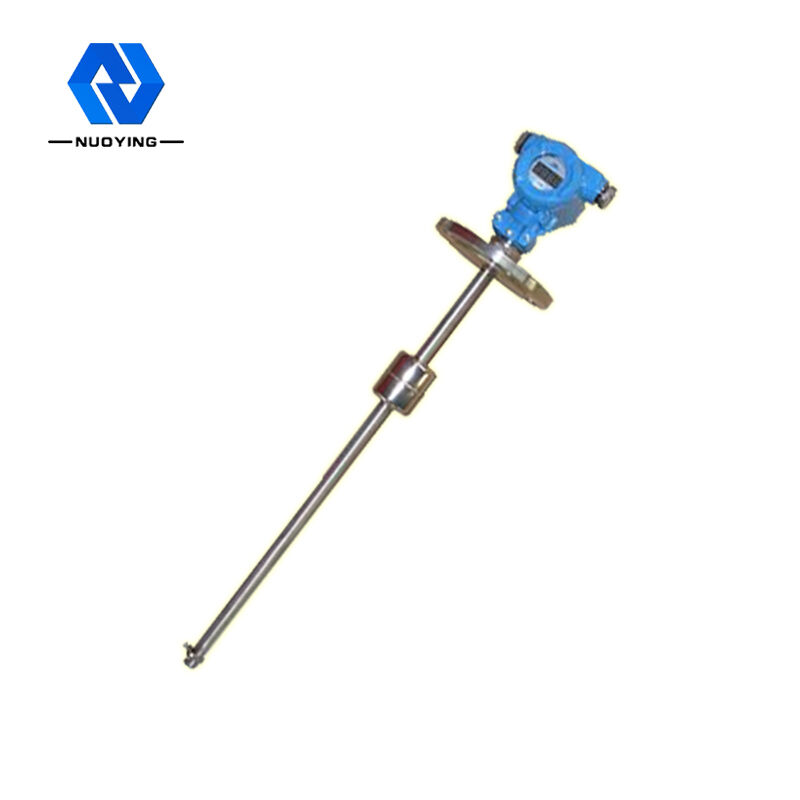

فرم آنتن |
کابل، نوع قطب |
مواد آنتن |
304,316 |
محدوده اندازه گیری | 0-50 متر ~ 5000 میلی متر (کابل: 25 متر) |
دقت اندازه گیری | ± 0.5 میلی متر |
منبع تغذیه | 24VDC (دو خط، چهار خط)، 220VAC |
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
جریان کار |
4…20 میلی آمپر |
ویژگی های بار | هنگامی که جریان خروجی است، حداکثر مقاومت بار 600Ω است.هنگامی که ولتاژ خروجی است، حداکثر مقاومت بار 2 میلی آمپر است |
دمای فرآیند | -40 ~ 200 ℃ |
زمان پاسخ | 0.2 تا 5 میلیثانیه |
فشار فرآیند | -0.1 ~ 10.0MPa |
اتصال فرآیند | رزوه پیچ، براکت، فلنج (قابل انتخاب) |
نسبت وضوح | ± 1 میلی متر |
سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
