جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری رابط | فرم آنتن: | راد |
|---|---|---|---|
| نمونه محصول: | NYCZ500 | مواد آنتن: | 304، 316 |
| محدوده اندازه گیری: | 0-50 ~ 5000 میلی متر | دقت اندازه گیری: | ± 0.5 میلی متر |
| کلاس حفاظتی: | IP 65 (اختیاری) | درجه ضد انفجار: | ExiaIICT6Ga (اختیاری) |
| برجسته: | سنسور سطح مایع رادار,سنسور سطح مایع رادار مغناطیسی,فرستنده سطح رادار IP65 |
||

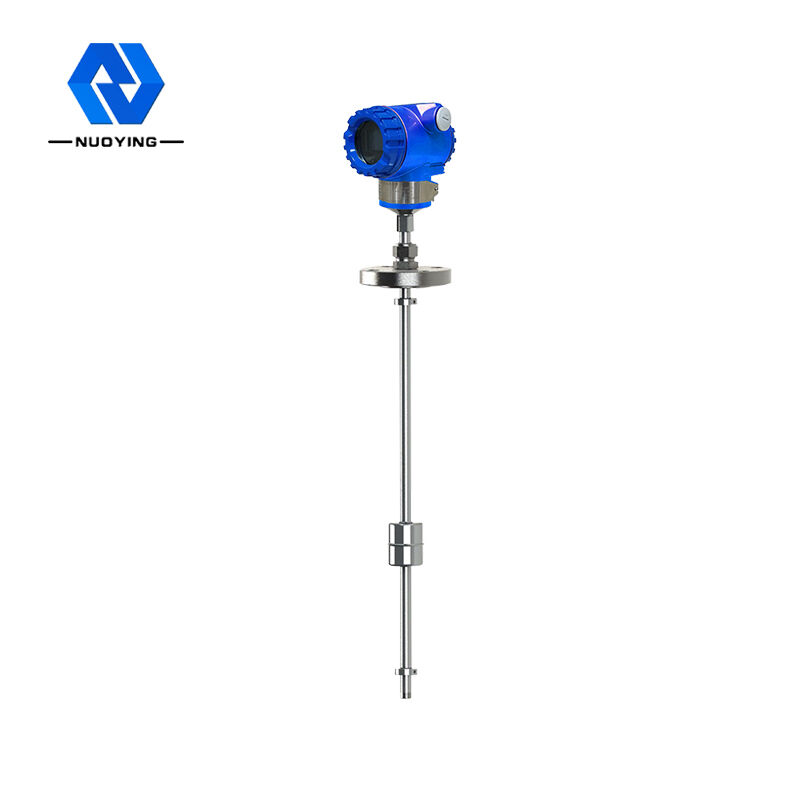

متر سطح مایع مغناطیسی با ایمنی خوب با دقت بالا
اصل کار متر سطح مایع مغناطیسی
هنگامی که متر سطح مایع مغناطیسی کار می کند، مولد پالس در انبار الکترونیکی یک پالس اولیه را ارسال می کند.هنگامی که پالس اولیه در سیم موجبر منتقل می شود، یک میدان مغناطیسی دوار در امتداد جهت سیم موجبر ایجاد می شود.هنگامی که این میدان مغناطیسی با میدان مغناطیسی دائمی در توپ شناور برخورد می کند، یک اثر مغناطیسی انقباض ایجاد می شود که باعث می شود سیم موجبر بپیچد و یک موج مکانیکی با سرعت ثابت ایجاد کند.موج مکانیکی در دو جهت منتشر می شود، موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط دمپر جذب می شود و موج مکانیکی ارسال شده به جهت انبار الکترونیکی توسط مکانیزم دریافت انرژی نصب شده در انبار الکترونیکی حس می شود. و تبدیل به پالس های جریان متناظر، مکانیسم دریافت انرژی پس از محاسبه اختلاف زمانی بین دو پالس، ارتفاع سطح مایع اندازه گیری شده را می توان به دقت اندازه گیری کرد.
پارامتر فنی سطح مایع مغناطیسی
| منبع تغذیه | 24VDC (اختیاری) |
| خروجی سیگنال | هارت(اختیاری) |
| جریان کار | 4 ... 20 میلی آمپر |
| ویژگی های بار | هنگامی که خروجی جریان، حداکثر مقاومت بار 600Ω است.ولتاژ خروجی، حداکثر مقاومت بار 2 میلی آمپر |
| دمای فرآیند | -40 ~ 200+ درجه سانتیگراد |
| زمان پاسخ | 0.2 تا 5 میلی‌ثانیه |
| فشار فرآیند | -0.1 ~ 10.0MPa |
| اتصال فرآیند | فلنج (اختیاری) |
| وضوح | ± 1 میلی متر |
| کلاس حفاظتی | IP 67 (اختیاری) |
| درجه ضد انفجار | ExiaIICT6Ga (به گواهینامه مراجعه کنید) |
