جزئیات محصول:
|
نوع پروب: | میله سخت عایق PTFE (اختیاری) | منبع تغذیه: | 24 VDC |
---|---|---|---|
دمای متوسط: | -40 ~ + 260 ℃ | فشار فرآیند: | -0.1~4.0MPa |
کاربرد معمولی: | مایعات خورنده/رسانا، مایعات چسبناک، امکان نصب اسپلیت | رابط الکتریکی: | M20×1.5، ½'' NPT |
برجسته: | ترانسمیتر سطح ورودی RF راد PTFE,فرستنده سطح ورودی RF عایق,سوئیچ سطح ورودی RF 24 VDC |

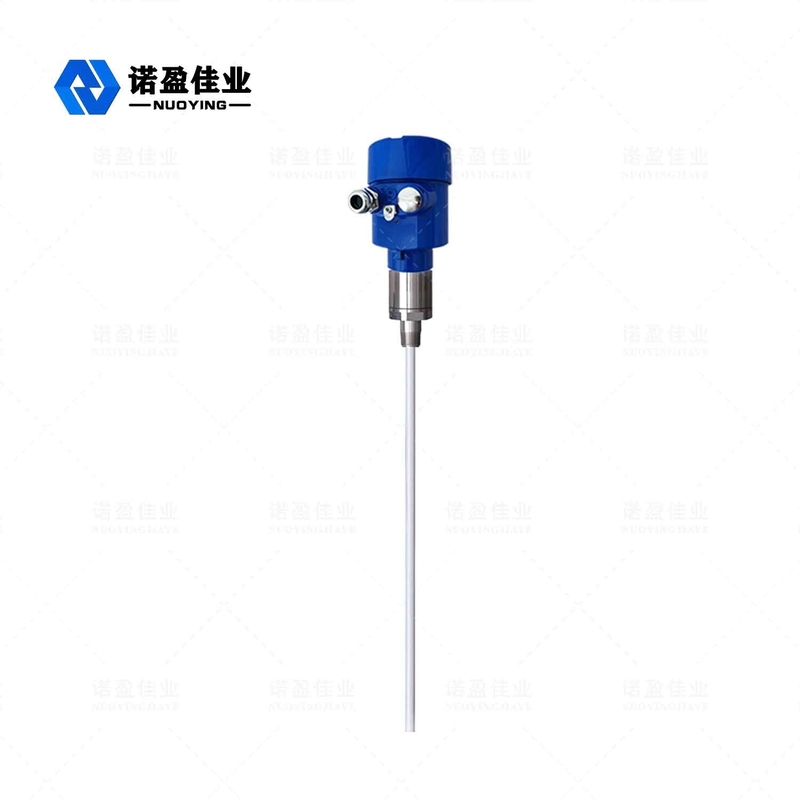

میله سخت عایق PTFE 24 VDC NYSP-Z16 فرستنده سطح پذیرش RF
اصل کار ترانسمیتر سطح پذیرش RF NYSP-Z16
فناوری اندازهگیری رسانایی RF یک فناوری اندازهگیری سطح با مزایای منحصر به فرد است. اگرچه این مفهوم شبیه به روش اندازهگیری ظرفیت عمومی است، تکنیک هدایت RF شامل یک مدار محافظ درایور و یک مدار چاپر در واحد الکترونیکی است، بنابراین مقاومت امپدانس و خازن میتواند به طور جداگانه اندازه گیری می شود. امپدانس و راکتانس هر آویز توسط قوانین فیزیک محاسبه می شود تا از نظر بزرگی برابر باشند، بنابراین اثر آویز را می توان با تغییر فاز مدار نوسانگر اندازه گیری کرد و از کل خروجی حذف کرد.
پروب سطح مایع رسانایی فرکانس رادیویی در مخزن ذخیره نصب شده است و تغییر سیگنال فرکانس رادیویی ناشی از تغییر سطح مایع از طریق پروب به دست می آید. از طریق مواد آویزان حلقه بزنید و از دقت اندازه گیری اطمینان حاصل کنید.
پارامترهای فنی فرستنده سطح پذیرش NYSP-Z16 RF
کاربرد معمولی | مایعات خورنده/رسانا، مایعات چسبناک، امکان نصب اسپلیت |

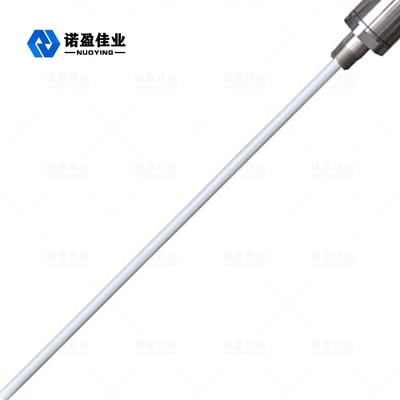

نوع پروب | میله سخت عایق PTFE (اختیاری) |
منبع تغذیه | 24 VDC |
دمای متوسط | -40 ~ + 260 ℃ |
فشار فرآیند | -0.1~4.0MPa |
اتصال فرآیند | پایه فلنجی 3/4 اینچی BSPT (استاندارد) (اختیاری) |
سطح حفاظت | IP67 |
درجه ضد انفجار | Exia II CT4 |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
ویژگی طراحی فرستنده سطح پذیرش NYSP-Z16 RF
1. مواد ضد آویزان: طراحی مدار محافظ منحصر به فرد درایو عملکرد مواد ضد آویزان را بهبود می بخشد.
2. محدوده منبع تغذیه: محدوده عملیاتی منبع تغذیه: 13 ~ 35VDC.
3. سازگاری: دمای فرآیند پروب: -100 ℃ ~ 800 ℃.بدون اندازه گیری منطقه مرده، می تواند در موارد اندازه گیری افقی بیش از ده سانتی متر یا حتی چند سانتی متر، با محدوده اندازه گیری بزرگ استفاده شود؛ حداکثر محدوده اندازه گیری تا صدها متر یا حتی صدها متر.اندازه گیری رابط مواد چسبناک مزیت بزرگ ابزار است.
4. پایداری: خروجی پایدار و قابل اعتماد است و در برابر نفوذ خاکستر بادی، خالی شدن، بخار آب، کریستالیزاسیون و اپیلاسیون مقاوم است.
5. بدون نیاز به تعمیر و نگهداری: بدون جابجایی، بدون قطعات قابل پوشیدن، بدون نیاز به تمیز کردن مکرر، تعمیر و نگهداری، راه اندازی.
فیلد کاربردی فرستنده سطح پذیرش NYSP-Z16 RF
1. غذا: گیاهان آب میوه، گیاهان شیر، مخازن ذخیره رب گوجه فرنگی، مخازن ذخیره سازی آبجو و غیره.
2. داروها: مخازن ذخیره دارویی متوسط، جداکننده ها، مخازن تخمیر و غیره.
3. تصفیه آب: مخازن، حوضچه ها، مخازن تصفیه آب، حوضچه های ته نشینی، چاه های عمیق، شبکه های آب آشامیدنی و غیره.
4. دیگران: حفاظت از محیط زیست، میدان نفتی، متالورژی، کشتی سازی و سایر صنایع.
