جزئیات محصول:
|
نوع پروب: | کابل انعطاف پذیر 304 (اختیاری) | منبع تغذیه: | 24VDC |
---|---|---|---|
دمای متوسط: | -40 ~ 500 ℃ | فشار فرآیند: | -0.1 ~ 8.0MPa |
درجه ضد انفجار: | Exia II CT4 | خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... |
کاربرد معمولی: | جامدات عایق فوق العاده بالا برای نصب تقسیم | اتصال فرآیند: | پایه فلنج با نخ BSPT (استاندارد) (اختیاری) |
برجسته: | ترانسمیتر سطح پذیرش RF جامد,سنسور سطح ورودی عایق,سنسور سطح ظرفیت خازنی RF 24VDC |

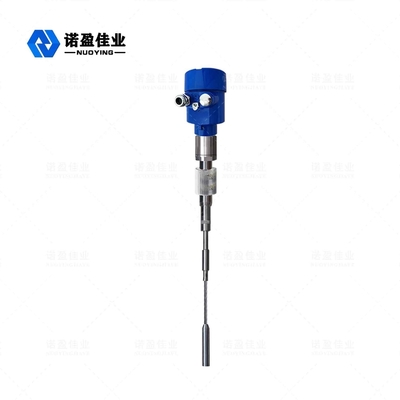

فرستنده سطح ورودی RF با عایق بسیار بالا 24VDC NYSP-Z24
اصل کار فرستنده سطح پذیرش NYSP-Z24 RF
فناوری اندازه گیری هدایت RF یک فناوری اندازه گیری سطح مایع با مزایای منحصر به فرد است.اگرچه این مفهوم شبیه به روش کلی اندازهگیری ظرفیت خازنی است، تکنیک هدایت RF شامل یک مدار محافظ محرک و یک مدار چاپر در واحد الکترونیکی است، بنابراین امپدانس و مقاومت خازنی را میتوان به طور جداگانه اندازهگیری کرد.امپدانس و راکتانس هر آویز طبق قوانین فیزیک محاسبه می شود و از نظر اندازه برابر هستند، بنابراین می توان اثر آویز را اندازه گیری کرد و با تغییر فاز مدار نوسانگر از کل خروجی حذف کرد.
پروب سطح مایع رسانایی فرکانس رادیویی در مخزن ذخیره سازی نصب شده است و تغییر سیگنال فرکانس رادیویی ناشی از تغییر سطح مایع از طریق پروب به دست می آید.سپر محرک کاوشگر از عبور جریان RF از مواد معلق جلوگیری می کند و اندازه گیری دقیق را تضمین می کند.
پارامترهای فنی فرستنده سطح پذیرش NYSP-Z24 RF
کاربرد معمولی |
جامدات عایق فوق العاده بالا برای نصب تقسیم
|

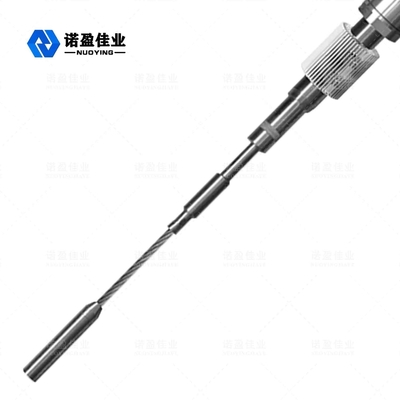

نوع پروب | کابل انعطاف پذیر 304 (اختیاری) |
منبع تغذیه | 24VDC |
دمای متوسط | -40 ~ 500+ |
فشار فرآیند | -0.1 ~ 8.0MPa |
اتصال فرآیند | پایه فلنجی 1 اینچی BSPT (استاندارد) (اختیاری) |
سطح حفاظت | IP67 |
درجه ضد انفجار | Exia II CT4 |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
ویژگی طراحی فرستنده سطح پذیرش NYSP-Z24 RF
1. پایداری: خروجی پایدار و قابل اعتماد است و در برابر نفوذ خاکستر بادی، خالی شدن، بخار آب، تبلور و اپیلاسیون مقاوم است.
2. بدون نیاز به تعمیر و نگهداری: بدون نیاز به جابجایی، بدون قطعات سایش، بدون نیاز به تمیز کردن مکرر، تعمیر و نگهداری و رفع اشکال.
3. مواد ضد آویزان: طراحی مدار محافظ منحصر به فرد درایو عملکرد مواد ضد آویزان را بهبود می بخشد.
4. محدوده منبع تغذیه: محدوده کاری منبع تغذیه: 13 ~ 35VDC.
فیلد کاربردی فرستنده سطح پذیرش NYSP-Z24 RF
1. شیمیایی: برج های تقطیر نفت خام، سیلوهای مواد خام، سیلوهای میانی، مخازن واکنش، سیلوهای جامد، جداکننده ها و غیره.
2. متالورژی: کوره های بلند، سیلوهای سنگ معدن، سنگ شکن ها، سیلوهای مواد خام، سیلوهای مواد کمکی، سیلوهای پودر آلومینا و غیره.
3. سیمان: سیلوهای سنگ، سیلوهای مواد اولیه، سیلوهای سیمان، سیلوهای غبار زغال سنگ، سیلوهای ذخیره سرباره، بتن تجاری و غیره.
4. کاغذ: سیلوهای مواد خام، برج های ذخیره سازی، درام های خشک کن، سیلوهای ذخیره مواد شیمیایی و غیره.
5. سایر موارد: معادن، معادن زغال سنگ، حفاظت از محیط زیست، کشتی سازی و سایر صنایع.
