جزئیات محصول:
|
نوع پروب: | کابل انعطاف پذیر 304 (اختیاری) | منبع تغذیه: | 24VDC |
---|---|---|---|
دمای متوسط: | -40 ~ + 150 ℃ | فشار فرآیند: | -0.1~1.6MPa |
کاربرد معمولی: | چاه عمیق، برد فوق العاده بزرگ، نصب تقسیم شده امکان پذیر است | اتصال فرآیند: | پایه فلنجی 3/4 اینچی BSPT (استاندارد) (اختیاری) |
برجسته: | فرستنده سطح ورودی RF چاه عمیق,سوئیچ سطح ورودی RF کابل انعطاف پذیر,سنسور سطح ورودی RF 1.6 مگا پاسکال |

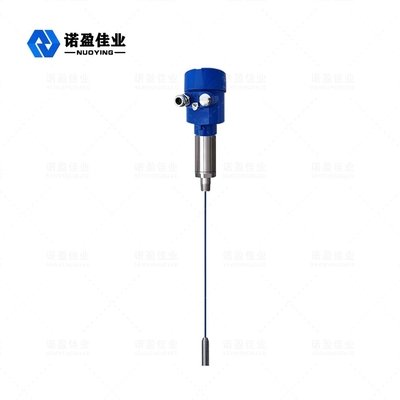

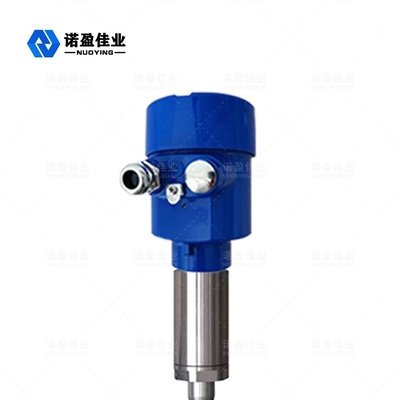

سازگاری فرستنده سطح پذیرش RF با برد بسیار بزرگ چاه عمیق عمیق
اصل کار فرستنده سطح پذیرش RF NYSP-Z20
فناوری اندازه گیری هدایت RF یک فناوری اندازه گیری سطح با مزایای منحصر به فرد است.اگرچه این مفهوم شبیه به فناوری اندازهگیری خازنی عمومی است، اما فناوری رسانایی RF از یک مدار سپر محرکه و یک مدار چاپر در واحد الکترونیکی استفاده میکند، بنابراین امکان اندازهگیری جداگانه امپدانس و مقاومت خازنی را فراهم میکند.امپدانس و راکتانس هر آویز توسط قوانین فیزیک محاسبه می شود تا از نظر بزرگی برابر باشند، بنابراین اثر آویز را می توان با تغییر فاز مدار نوسانگر اندازه گیری کرد و از کل خروجی حذف کرد.
پروب سطح رسانایی سنج RF در مخزن نصب می شود و تغییر سیگنال RF ناشی از تغییر سطح توسط پروب به دست می آید.انتهای Driving-Shield کاوشگر مانع از تشکیل یک حلقه در جریان RF از طریق مواد آویزان می شود و دقت اندازه گیری را تضمین می کند.
پارامترهای فنی فرستنده سطح پذیرش NYSP-Z20 RF
کاربرد معمولی | چاه عمیق، برد فوق العاده بزرگ، امکان نصب تقسیم شده |
نوع پروب | کابل انعطاف پذیر 304 (اختیاری) |
منبع تغذیه | 24VDC |
دمای متوسط | -40 ~ + 150 درجه سانتیگراد |
فشار فرآیند | -0.1~1.6MPa |
اتصال فرآیند | پایه فلنجی 3/4 اینچی BSPT (استاندارد) (اختیاری) |
سطح حفاظت | IP67 |
درجه ضد انفجار | Exia II CT4 |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
ویژگی طراحی فرستنده سطح پذیرش NYSP-Z20 RF
1. پایداری: خروجی پایدار و قابل اعتماد، مقاوم در برابر خاکستر بادی، مواد در حال سقوط، بخار آب، تبلور، ضربه موم.
2. بدون نیاز به تعمیر و نگهداری: بدون جابجایی، بدون قطعاتی که به راحتی پوشیده می شوند، بدون نیاز به تمیز کردن مکرر، تعمیر و نگهداری، راه اندازی.
3. مواد ضد آویزان: طراحی مدار منحصر به فرد Driving-Shield قابلیت مواد ضد آویزان را بهبود می بخشد.
4. محدوده منبع تغذیه: محدوده عملیاتی منبع تغذیه: 13 ~ 35VDC.
فیلد کاربردی فرستنده سطح پذیرش NYSP-Z20 RF
1. میدان های نفتی: مخازن ذخیره نفت خام، مخازن ذخیره نفت تصفیه شده، جداکننده های سه فاز، مخازن ته نشینی، مخازن فاضلاب، رابط های نفت و آب، مخازن گل حفاری و غیره.
2. شیمیایی: برج های تقطیر نفت خام، سیلوهای مواد خام، سیلوهای میانی، مخازن واکنش، سیلوهای جامد، مخازن ذخیره آسفالت و غیره.
3. متالورژی: کوره های بلند، سیلوهای سنگ معدن، سنگ شکن ها، سیلوهای مواد خام، سیلوهای مواد کمکی، سیلوهای پودر آلومینا، مخازن بافر سلول الکترولیتی و غیره.
4. سایر موارد: معادن، معادن زغال سنگ، حفاظت از محیط زیست، کشتی سازی و سایر صنایع.
