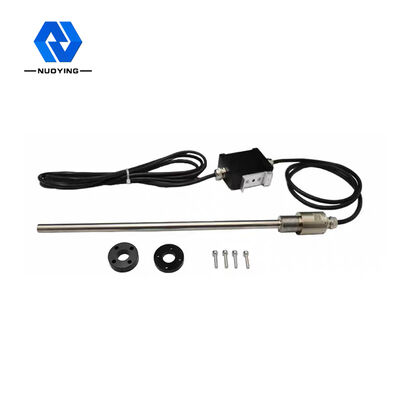

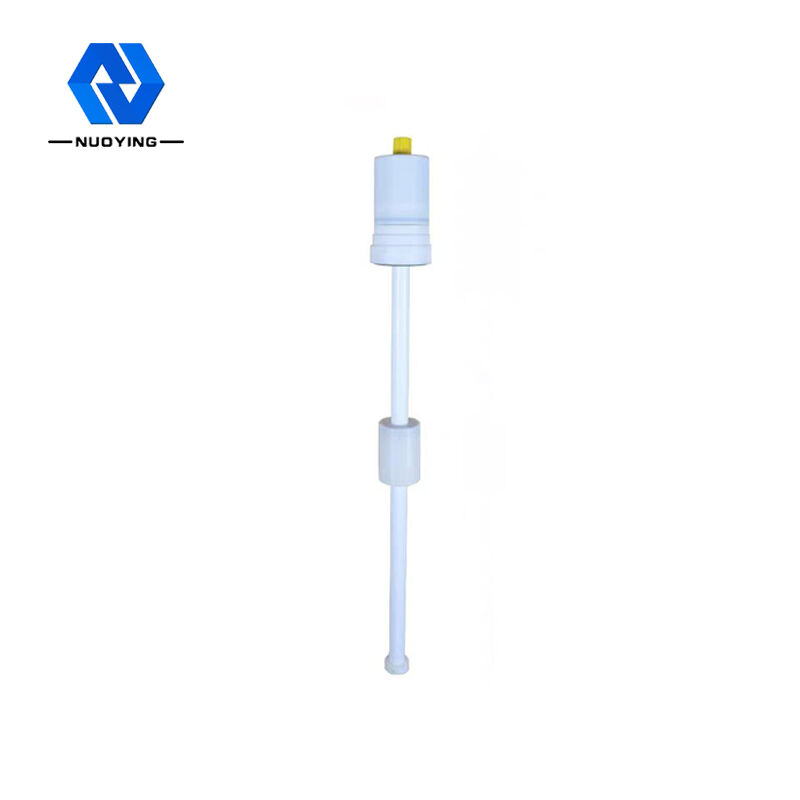

ترانسمیتر سطح مغناطیسی 4-20 میلی آمپر HART برای پتروشیمی

ترانسمیتر سطح مغناطیسی 4-20 میلی آمپر HART برای پتروشیمی

نام تجاری:	NUOYINGJIAYE
شماره مدل:	NYCZ500
مقدار تولیدی:	1 عدد
قیمت:	Please Contact Me
شرایط پرداخت:	T/T
توانایی عرضه:	1000 عدد / قبل از ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شیان، شانشی، چین

گواهی:

کاربرد معمولی:

اندازه گیری سطح مایع و غیره

مدل محصول:

NYCZ500

مواد شناور:

F4، PP، 304، PTFE (اختیاری)

درجه ضد انفجار:

ExdIICT6Gb (به گواهی مراجعه کنید)

اتصال فرآیند:

نخ، فلنج، براکت (اختیاری)

دمای فرآیند:

-40 ~ 200 ℃

فشار روانی:

-0.1 ~ 10.0MPa

محدوده اندازه گیری:

0-50 ~ 5000 میلی متر (نوع کابل: 25 متر)

جزئیات بسته بندی:

کارتن، 40cm×30cm×30cm

قابلیت ارائه:

1000 عدد / قبل از ماه

برجسته کردن:

سطح سنج مغناطیسی فشاری توپ شناور

گیج سطح شناور مغناطیسی مایع

گیج سطح مایع مغناطیسی

توضیح محصول

نوویینگNYCZ500گیج سطح مایع مغناطیسی استریکتیو مرور کلی

پارامترهای محصول

کاربرد معمول	اندازه گیری سطح مایع
جنس آنتن	304، 316L (اختیاری)
محدوده اندازه گیری	0-50 تا 5000 میلی متر (نوع کابل: 25 متر)
منبع تغذیه	24 ولت DC (دو سیم، چهار سیم)
دمای محیط	-40 تا +200 درجه سانتیگراد
فشار فرآیند	-0.1 تا 2.0 مگاپاسکال
اتصال فرآیند	رزوه، فلنج، براکت (اختیاری)
خروجی سیگنال	4...20mA/HART/RS485/Modbus...

توضیحات محصول

اصل کار گیج سطح مایع مغناطیسی استریکتیو NYCZ500

اصل کار گیج سطح مغناطیسی استریکتیو در شکل نشان داده شده است. این محصول عمدتاً از یک میله اندازه گیری، یک محفظه الکترونیکی و یک توپ شناور بدون تماس روی میله اندازه گیری تشکیل شده است. میله اندازه گیری مجهز به سیم مغناطیسی استریکتیو (سیم موجبر) است و میله از لوله فولادی ضد زنگ غیر مغناطیسی ساخته شده است که از سیم موجبر به خوبی محافظت می کند. هنگامی که گیج سطح مغناطیسی استریکتیو کار می کند، مولد پالس در محفظه الکترونیکی یک پالس شروع ارسال می کند. هنگامی که این
پالس شروع در سیم موجبر منتقل می شود، یک میدان مغناطیسی دوار ایجاد می کند که در جهت سیم موجبر پیش می رود. این موج مکانیکی در دو جهت منتشر می شود، موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط میراگر جذب می شود، موج مکانیکی که به سمت محفظه الکترونیکی باز می گردد توسط مکانیزم برداشت انرژی نصب شده در محفظه الکترونیکی حس شده و به یک پالس جریان متناظر تبدیل می شود، و مکانیزم برداشت انرژی
سپس اختلاف زمانی بین دو پالس را برای اندازه گیری دقیق ارتفاع سطح مایع اندازه گیری شده محاسبه می کند.

ویژگی طراحی گیج سطح مایع مغناطیسی استریکتیو NYCZ500

1. کاربرد گسترده تر، انواع اشکال پروب، انواع اشکال اتصال فرآیند، انواع مواد تولید، قابل سفارشی سازی طراحی.
2. قابلیت اطمینان: از آنجایی که گیج سطح مغناطیسی استریکتیو از اصل موجبر استفاده می کند، هیچ قطعه متحرک مکانیکی وجود ندارد، بنابراین اصطکاک و سایش وجود ندارد. کل مبدل در یک لوله فولادی ضد زنگ محصور شده است و رسانه اندازه گیری بدون تماس است، سنسور قابل اعتماد کار می کند، عمر طولانی دارد.
3. دقت بالا: از آنجایی که گیج سطح مغناطیسی استریکتیو با پالس موجبر کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان پالس شروع و پالس پایان تعیین می شود، بنابراین دقت اندازه گیری بالا است و وضوح آن بهتر از 0.01%FS است که دستیابی به دقت با سنسورهای دیگر دشوار است.
4. ایمنی خوب: گیج سطح مغناطیسی استریکتیو دارای عملکرد ضد انفجار بالا، ایمنی ذاتی، ایمن برای استفاده است، به خصوص برای اندازه گیری مواد شیمیایی و مایعات قابل اشتعال مناسب است. نیازی به باز کردن درب مخزن در هنگام اندازه گیری نیست و از ناامنی اندازه گیری دستی جلوگیری می کند.
5. نصب و نگهداری آسان گیج سطح مایع مغناطیسی استریکتیو: گیج سطح مایع مغناطیسی استریکتیو معمولاً از طریق دهانه موجود در بالای مخزن نصب می شود، به خصوص برای نصب مخازن زیرزمینی و مخازن در حال بهره برداری مناسب است و در طول فرآیند نصب نمی تواند بر تولید عادی تأثیر بگذارد.

زمینه کاربرد گیج سطح مایع مغناطیسی استریکتیو NYCZ500

1. اندازه گیری و کنترل سطح در زمینه صنعتی
2. اندازه گیری و کنترل سطح مخزن
3. کنترل سطح مایع در فرآیند شیمیایی
4. کنترل سطح مایع مخزن دارویی
5. کنترل مخزن مواد غذایی و نوشیدنی
6. نظارت بر سطح آب سد
7. تصفیه آب آشامیدنی و فاضلاب
8. اندازه گیری و کنترل رابط آب و نفت
9. سیستم مدیریت اندازه گیری پمپ بنزین
10. سایر اندازه گیری ها و کنترل های سطح مایع...
