جزئیات محصول:
|
شماره محصول: | NYLD-WL | رطوبت نسبی: | 5٪ ~ 90٪ |
---|---|---|---|
دمای متوسط: | -20 ~ + 120 درجه سانتیگراد | دمای محیط: | -20 ~ 60 درجه سانتیگراد |
فشار جو: | 86 کیلو پاسکال تا 106 کیلو پاسکال | خروجی سیگنال: | سیگنال 4 ~ 20 میلی آمپر |
رتبه بندی حفاظت/ضد انفجار: | IP67/ExiaIIBT5، ExdIIBT6 (برای جزئیات به گواهی مراجعه کنید) | خروجی ارتباط: | ارتباط RS485، پروتکل HART و غیره |
برجسته: | فلومتر توربین کنترل هوشمند,فلومتر توربین الکترومغناطیسی,فلومتر آب الکترومغناطیسی توربین |

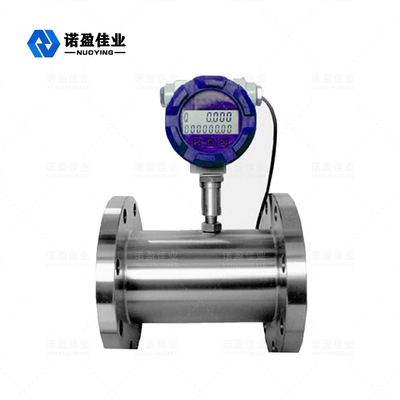

جریان سنج توربین کنترل هوشمند ساختار ساده با دقت بالا
اصل کار دبی متر توربین
هنگامی که سیال اندازه گیری شده از سنسور عبور می کند، تحت تأثیر سیال، پروانه مجبور به چرخش می شود و سرعت چرخش آن متناسب با سرعت متوسط جریان خط لوله است و چرخش پروانه به صورت دوره ای مقدار رلوکتانس را تغییر می دهد. مبدل مغناطیسیشار مغناطیسی در سیم پیچ تشخیص به طور دوره ای تغییر می کند، یک پتانسیل القایی دوره ای ایجاد می کند، یعنی یک سیگنال پالس الکتریکی، که توسط یک تقویت کننده تقویت می شود و برای نمایش به ابزار نمایشگر ارسال می شود.
ویژگی طراحی دبی متر توربین
◎ برای اندازه گیری فشار بالا مناسب است و نیازی به باز کردن سوراخ روی بدنه کنتور نیست و ساخت فشار سنج آسان است.
◎ انواع مختلفی از سنسورهای ویژه وجود دارد که می توان آنها را با توجه به نیازهای خاص کاربران در سنسورهای مختلف طراحی کرد، مانند نوع دمای پایین، نوع دو جهته، نوع سوراخ، نوع خاص برای مخلوط کردن شن و غیره.
◎ می توان آن را به یک نوع پلاگین، مناسب برای اندازه گیری کالیبر بزرگ، با افت فشار کم، قیمت پایین، جریان و استخراج مداوم و نصب و نگهداری راحت تبدیل کرد.
پارامتر فنی دبی سنج توربین
جنس سنسور | فولاد ضد زنگ 304، فولاد ضد زنگ 316 (L) و غیره | |
دمای محیط | -20 ~ 60 درجه سانتیگراد | |
دمای متوسط | -20 ~ + 120 درجه سانتیگراد | |
رطوبت نسبی | 5٪ ~ 90٪ | |
فشار جو | 86Kpa~106Kpa | |
خروجی سیگنال | سیگنال پالس، سیگنال 4 ~ 20 میلی آمپر | |
خروجی ارتباط | ارتباط RS485، پروتکل HART و غیره | |
منبع تغذیه | A. منبع تغذیه خارجی: +24VDC±15٪، ریپل≤±5 | B. منبع تغذیه داخلی: 1 مجموعه باتری لیتیومی 3.0V10AH |
رتبه بندی حفاظت/ضد انفجار | IP67/ExiaIIBT5، ExdIIBT6 (برای جزئیات به گواهی مراجعه کنید) |
