جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری سطح مایع | مواد آنتن: | 304، 316 لیتر (اختیاری) |
|---|---|---|---|
| محدوده اندازه گیری: | 0-50 تا 5000 میلی متر (نوع کابل: 25 متر) | منبع تغذیه: | 24VDC (دو خط، چهار خط)، 220VAC |
| دمای فرآیند: | -40+200 درجه سانتیگراد | فشار فرآیند: | -0.1 ~ 10.0MPa |
| اتصال فرآیند: | نخ، فلنج، براکت (اختیاری) | خروجی سیگنال: | 4...20mA/HART/RS485... |
| برجسته: | ترانسمیتر سطح مغناطیسی مایع,گیج سطح مایع هومئوترمی,فرستنده سطح مغناطیسی 20 میلی آمپر |
||

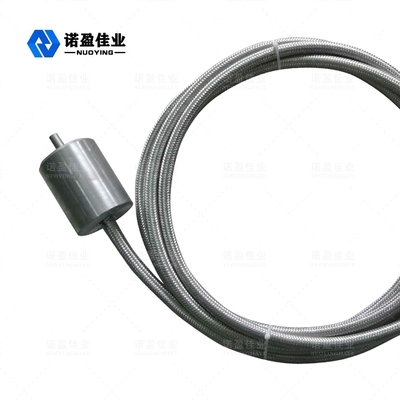

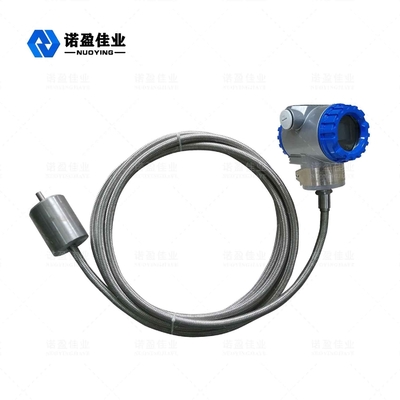

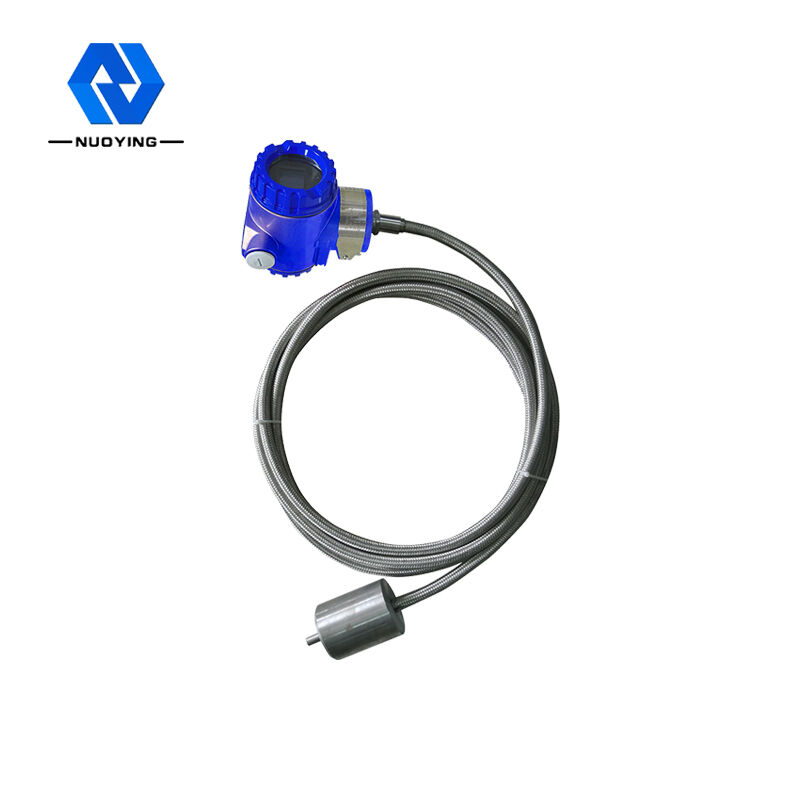

سطح مایع 20 میلی آمپری Homoeothermy Liquid NYCZ500 Magnetostrictive Liquid Level Meter
اصل کار متر سطح مایع مغناطیسی NYCZ500
اصل کار تراز سنج مغناطیسی در شکل نشان داده شده است.این محصول عمدتاً از یک میله اندازه گیری، یک محفظه الکترونیکی و یک توپ شناور غیر تماسی روی میله اندازه گیری تشکیل شده است.میله اندازه گیری مجهز به سیم مغناطیسی (سیم موجبر) است و میله از لوله فولادی ضد زنگ غیر مغناطیسی ساخته شده است که به خوبی از سیم موجبر محافظت می کند. هنگامی که سطح سنج مغناطیسی کار می کند، مولد پالس در محفظه الکترونیکی به بیرون ارسال می شود. یک نبض شروعهنگامی که این پالس شروع در سیم موجبر منتقل می شود، یک میدان مغناطیسی دوار ایجاد می کند که در جهت سیم موجبر پیش می رود. این موج مکانیکی در دو جهت منتشر می شود، موج مکانیکی که به انتهای میله اندازه گیری می رسد توسط میله اندازه گیری جذب می شود. دمپر، موج مکانیکی که به سمت سطل الکترونیکی حرکت می کند توسط مکانیزم دریافت انرژی نصب شده در سطل الکترونیکی حس می شود و به یک پالس جریان متناظر تبدیل می شود و مکانیزم دریافت انرژی سپس اختلاف زمانی بین دو پالس را محاسبه می کند. ارتفاع سطح مایع اندازه گیری شده را به دقت اندازه گیری کنید.
ویژگی طراحی سطح مایع مغناطیسی NYCZ500
1. کاربرد گسترده تر، انواع اشکال پروب، انواع فرم های اتصال فرآیند، انواع مواد تولید، می تواند طراحی سفارشی شود.
2. قابلیت اطمینان: از آنجایی که متر سطح مغناطیسی اصل موجبر را اتخاذ می کند، هیچ بخش متحرک مکانیکی وجود ندارد، بنابراین هیچ اصطکاک و سایش وجود ندارد.کل مبدل در یک لوله فولادی ضد زنگ محصور شده است، و محیط اندازه گیری غیر تماسی، سنسور قابل اعتماد، عمر طولانی دارد.
3. دقت بالا: از آنجایی که سطح سنج مغناطیسی با پالس موجبر کار می کند، جابجایی اندازه گیری شده با اندازه گیری زمان پالس شروع و پالس پایان تعیین می شود، بنابراین دقت اندازه گیری بالا و وضوح بهتر از 0.01% FS است که دستیابی به دقت با سنسورهای دیگر دشوار است.
4. ایمنی خوب: متر سطح مغناطیسی دارای عملکرد ضد انفجار بالا، ذاتا ایمن، ایمن برای استفاده، به ویژه برای اندازه گیری مواد شیمیایی و مایعات قابل اشتعال مناسب است.بدون نیاز به باز کردن درب مخزن هنگام اندازه گیری، جلوگیری از عدم اطمینان اندازه گیری دستی.
5. تراز سنج مغناطیسی نصب آسان و نگهداری آن آسان است: متر سطح مغناطیسی معمولاً از طریق روزنه موجود در بالای مخزن نصب می شود، به ویژه برای نصب مخازن ذخیره سازی زیرزمینی و مخازن در حال حاضر مناسب است و نمی تواند تأثیر بگذارد. تولید عادی در طول فرآیند نصب
پارامترهای فنی سطح مایع مغناطیسی NYCZ500
| کاربرد معمولی | اندازه گیری سطح مایع |
| فرم آنتن | نوع پروب، نوع کابل |
| مواد آنتن | 304، 316 لیتر (اختیاری) |
| محدوده اندازه گیری | 0-50 تا 5000 میلی متر (نوع کابل: 25 متر) |
| دقت اندازه گیری | ＜0.25٪ (برد ＜20 متر) |
| اندازه گیری زاویه | 10 درجه |
| منبع تغذیه | 24VDC (دو خط، چهار خط)، 220VAC |
| دمای فرآیند | -40+200 درجه سانتیگراد |
| فشار فرآیند | -0.1 ~ 10.0MPa |
| اتصال فرآیند | نخ، فلنج، براکت (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485... |
| جریان کار | 4 ... 20 میلی آمپر |
| مشخصه بار | حداکثر مقاومت بار 600Ω برای خروجی جریان.حداکثر مقاومت بار 2 میلی آمپر برای خروجی ولتاژ |
| زمان پاسخ | 0.2-5 میلی‌ثانیه |
| سطح حفاظت | IP65، IP67، IP68 (اختیاری) |
| درجه ضد انفجار | ExiaⅡCT6 Ga؛ ExiaⅡCT6 Gb |
فیلد کاربردی سطح مایع NYCZ500 مغناطیسی فشارسنج
1. اندازه گیری و کنترل سطح میدان صنعتی
2. اندازه گیری و کنترل سطح مخزن
3. کنترل سطح مایع در فرآیند شیمیایی
4. کنترل سطح مایع مخزن دارویی
5. کنترل مخزن مواد غذایی و نوشیدنی
6. پایش سطح آب سد
7. تصفیه آب آشامیدنی و فاضلاب
8. اندازه گیری و کنترل رابط روغن و آب
9. سیستم مدیریت اندازه گیری پمپ بنزین
10. سایر اندازه گیری و کنترل سطح مایع ...
