جزئیات محصول:
|
| مواد چنگال: | 304، 316 (اختیاری) | طول چنگال: | 44 میلی متر (قابل تنظیم بر اساس طول) |
|---|---|---|---|
| درجه حفاظت: | IP65، IP67، IP68 (اختیاری) | چگالی متوسط: | ≥0.7g/cm³ (مایع)، ﹥0.1g/cm³ (جامد) |
| دمای کاری: | بدنه چنگال: -40~+180℃; ساز: -40 ~ 80 ℃ | اتصال فرآیند: | فلنج، نخ (اختیاری) |
| کاربرد معمولی: | برای اکثر مایعات قابل استفاده است | ||
| برجسته: | سوئیچ چنگال تنظیم 44 میلی متری,سوئیچ چنگال تنظیم جهانی,سوئیچ سطح نوع چنگال تنظیم IP67 |
||

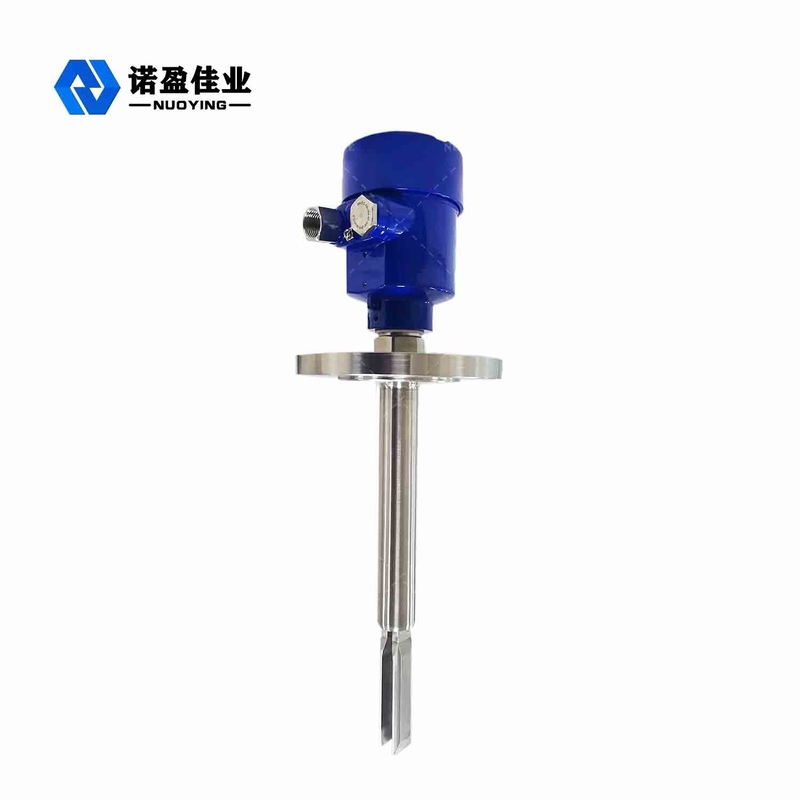

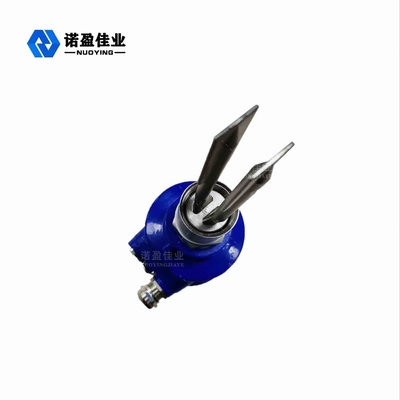

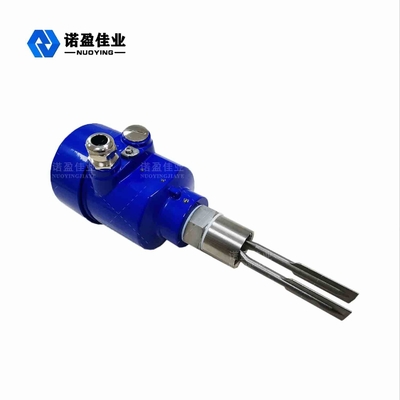

NYYCUK - سوئیچ چنگال تنظیم محدود جهانی IP67 44 میلی متر
اصل کار سوئیچ چنگال تنظیم NYYCUK-B
سوئیچ سطح چنگال تنظیم NYYCUK نوع جدیدی از سوئیچ سطح است.با استفاده از اصل ارتعاش چنگال تنظیم طراحی و تولید شده است.روی پایه میله القایی سوئیچ سطح چنگال تنظیم است، میله چنگال تنظیم از طریق تراشه پیزوالکتریک هدایت می شود و سیگنال ارتعاش توسط یک تراشه پیزوالکتریک دیگر دریافت می شود، به طوری که سیگنال ارتعاش می تواند گردش کند، و القایی میله می تواند تشدید شود.هنگامی که مواد با میله القایی در تماس است، سیگنال ارتعاش به تدریج کوچکتر می شود، تا زمانی که رزونانس متوقف شود، مدار کنترل خروجی خواهد شد.
خروجی سیگنال اتصال الکتریکیاصل این است که حساسیت میله خشک و شور از جلو به صندلی عقب به تدریج ضعیف می شود، بنابراین وقتی مواد داخل بشکه و اطراف بشکه روی هم انباشته می شود و زنگ و پایه میله (عقب) یا تخلیه، هیچ خطایی وجود نخواهد داشت.تنظیم سیگنالبه زبان ساده، صدا تحت تحریک محصول پیزوالکتریک، ارتعاش مکانیکی ایجاد می کند و این ارتعاش فرکانس و دامنه خاصی دارد.هنگامی که چنگال تنظیم در مایع یا جامد غوطه ور می شود، فرکانس ارتعاش و دامنه چنگال تنظیم تغییر می کند.این تغییر فرکانس توسط مدار الکترونیکی تشخیص داده می شود و مقدار سوئیچ را خروجی می دهد.
ویژگی طراحی سوئیچ چنگال تنظیم NYYCUK-B
1. مناسب برای اندازه گیری پودرهای جامد یا ذرات با چگالی متوسط که می توانند آزادانه جریان داشته باشند.همچنین برای تقریبا تمام رسانه های مایع مناسب است، این سری از سوئیچ های سطح چنگال تنظیم می توانند سطوح مختلف را با سوئیچ حد ایمنی خطای بالا/کم اندازه گیری کنند.
2. عمر طولانی، عملکرد پایدار، ایمن و قابل اعتماد.
3. تحت تأثیر فوم، جریان گردابی یا گاز قرار نمی گیرد و برای زنگ نقطه ثابت یا کنترل سطح مواد جامد در سیلوهای مختلف و سطح مایع در مخازن مختلف مناسب است.انواع مدل ها می توانند برای کاربردهای مختلف مناسب باشند.
4. بدون نیاز به تنظیم: تحت تأثیر ثابت دی الکتریک و چگالی محیط اندازه گیری قرار نمی گیرد، بنابراین مهم نیست که چه نوع مایعی اندازه گیری می شود، نیازی به تنظیم در محل نیست.
5. بدون تعمیر و نگهداری: فرآیند تشخیص سوئیچ چنگال تنظیم توسط مدار الکترونیکی تکمیل می شود و هیچ قطعه متحرکی وجود ندارد، بنابراین پس از نصب و راه اندازی، نیازی به تنظیم در محل نیست.
6. سازگاری قوی: پارامترهای الکتریکی مختلف و چگالی مواد اندازه گیری شده هیچ تاثیری بر اندازه گیری ندارند.پوسته پوسته شدن، هم زدن، تلاطم، حباب، ارتعاش، ویسکوزیته متوسط، دمای بالا، فشار بالا و سایر شرایط سخت نیز تاثیری در تشخیص ندارند.
پارامترهای فنی سوئیچ چنگال تنظیم NYYCUK-B
| کاربرد معمولی | قابل استفاده برای اکثر مایعات، از جمله مایعات پوشش داده شده، مایعات هوادهی و دوغاب |
| مواد چنگال | 304، 316 (اختیاری) |
| طول چنگال | 44 میلی متر (قابل تنظیم بر اساس طول) |
| منبع تغذیه | 24VDC، 220VAC |
| دمای کاری | بدنه چنگال: -40~+180℃;ساز: -40 ~ 80 ℃ |
| تراکم متوسط | ≥0.7g/cm³ (مایع)،﹥0.1g/cm³ (جامد) |
| فشار فرآیند | ＜2.0MPa |
| اتصال فرآیند | فلنج، نخ (اختیاری) |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exd II BT4 |
| خروجی سیگنال | خروجی رله DPDT |
سوئیچ چنگال تنظیم NYYCUK-Bفیلد برنامه
1. می تواند مایع گاز تولید کند.
2. آب لوله کشی، آب معدنی.
3. فاضلاب، گل، اسید، محلول قلیایی.
4. آبجو، استارتر آبجو، نوشیدنی.
5. خمیر، چسب، رنگ.
6. سیالیت خوب پودر جامد، ذرات کوچک.
