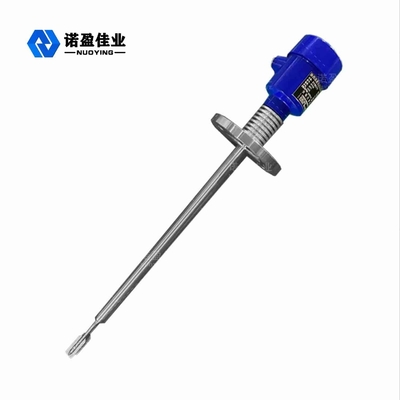

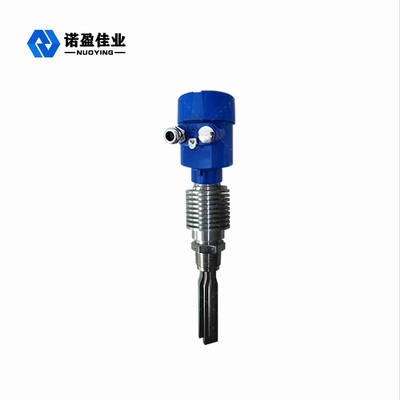

فرستنده سطح چنگال تنظیم IP67 اندازه گیری دمای بالا SPDT

سوئیچ سطح چنگال تنظیم

سوئیچ سطح چنگال تنظیم NYYCUK نوع جدیدی از سوئیچ سطح است.تقریباً برای تمام محیط های مایع مناسب است، اما همچنین برای اندازه گیری پودرها یا گرانول های جامد با جریان آزاد و چگالی متوسط ​​مناسب است.از آنجایی که سوئیچ سطح چنگال تنظیم اساساً قطعات متحرک ندارد، سایش مکانیکی نسبتاً کم است، بنابراین نیازی به نگهداری و تنظیم ندارد و استفاده از آن ساده و راحت است.

علاوه بر این، سوئیچ سطح از فناوری جدید خارجی و تراشه‌های وارداتی اصلی استفاده می‌کند که دارای مزایای عمر طولانی، عملکرد پایدار، ایمنی و قابلیت اطمینان و سازگاری قوی است (پارامترهای الکتریکی مختلف و چگالی محیط اندازه‌گیری شده تأثیری بر اندازه‌گیری نخواهد داشت). بدون تنظیم (بدون توجه به اینکه چه وسیله ای اندازه گیری می شود نیازی به تنظیم در محل نیست) و بدون نیاز به تعمیر و نگهداری، به طور گسترده در کنترل فرآیند سطح مواد در متالورژی، مصالح ساختمانی، صنایع شیمیایی، صنایع سبک، غلات و سایر صنایع استفاده می شود. .

مایع سوئیچ سطح چنگال تنظیمپارامتر فنی

سوئیچ سطح چنگال تنظیمنصب و راه اندازیآرتجهیزات

• ابزار به طور کلی به صورت عمودی با انتهای چنگال به سمت پایین، افقی یا متمایل به پایین با انتهای چنگال نصب می شود (زمانی که مواد دارای چسبندگی قوی هستند، توصیه می شود آن را به صورت عمودی با انتهای چنگال به سمت پایین نصب کنید).
• این ابزار مجاز به نصب به سمت بالا نیست، یعنی روش نصب با انتهای چنگال به سمت بالا.
• زمانی که مواد با توده ها یا ذرات سخت مخلوط می شوند، نصب عمودی یا شیبدار توصیه می شود.
• توصیه می شود قبل از نصب بر روی تجهیزات، حساسیت کالیبراسیون را با نمونه کوچکی از محیط آزمایش کنید.به عنوان مثال: برای بررسی قابلیت اطمینان سوئیچ، متر را در یک پنجره پر از متوسط ​​فرو کنید.
• نصب واقعی به طور کلی به نصب بالا (نظارت در سطح بالا بر رسانه)، نصب دیوار جانبی (نظارت سطح بالا یا سطح پایین محیط) و نصب خط لوله (پایش جریان هوا پمپ مواد) تقسیم می‌شود.

سوئیچ سطح چنگال تنظیماتصالات الکتریکی

سیم کشی سوئیچ سطح چنگال تنظیم NYYCUK در شکل نشان داده شده است.شماره 1 و شماره 2 ترمینال ابزار منبع تغذیه AC220V AC، شماره 3 زمین، شماره 4 و شماره 5 منبع تغذیه DC24V DC)، شماره 6، شماره 7، شماره 8، شماره 9، شماره 10، شماره 11 پایانه های خروجی رله هستند.

هنگامی که انتخاب محدودیت انتخاب در حالت L است:

کنتاکت های 6، 7، 9 و 10 رله به طور معمول بسته هستند و کنتاکت های 7، 8، 10 و 11 معمولاً باز هستند.چراغ قرمز روشن است که نشان می دهد چنگال تنظیم در حالت ارتعاشی است.هنگامی که مواد به دوشاخه برخورد می کند، دوشاخه لرزش متوقف می شود و چراغ سبز روشن می شود، رله می چرخد، کنتاکت های معمولی باز 7، 8، 10، 11 بسته می شوند و کنتاکت های معمولی بسته 6، 7، 9، 10 قطع می شوند. ، نشان می دهد که چنگال تنظیم در حالت لرزش متوقف شده است.
