جزئیات محصول:
|
محدوده اندازه گیری: | 0 ~ 6 متر، 0 ~ 25 متر | منبع تغذیه: | 24VDC |
---|---|---|---|
مواد: | 304، 316 لیتر (اختیاری) | اتصال فرآیند: | فلنج (اختیاری)، فلنج دار |
درجه حفاظت: | ابزار نمایش IP67، IP67 | دمای عملیاتی: | -40~130℃،-40~250℃ |
خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | فشار فرآیند: | فشار اتمسفر، -0.1-4MPa، -1~40BAR |
برجسته: | فرستنده سطح مغناطیسی 4MPa,فرستنده سطح مغناطیسی نوع مغناطیسی 0.5mm,فرستنده سطح شناور 4MPa |

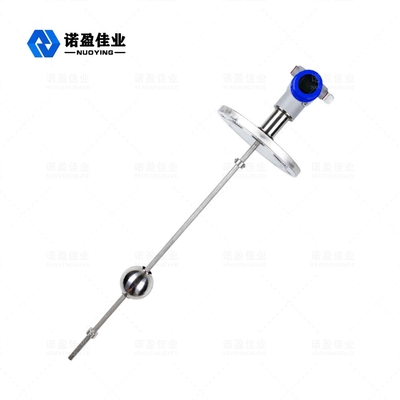

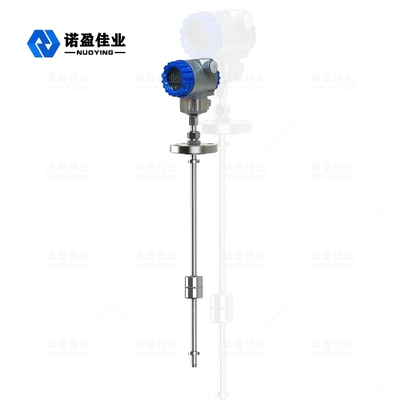

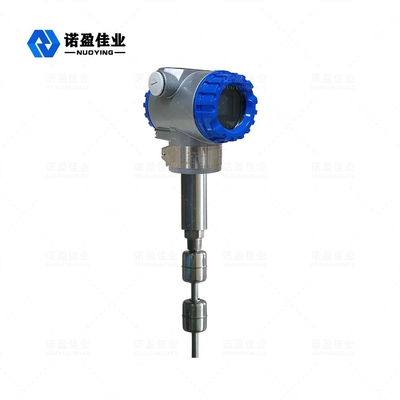

متر سطح مایع مغناطیسی
مایع مغناطیسیمرحله مترعملیاتی اصل
با پیشرفت سریع علم و فناوری، فناوری پیشرفته و جدید به طور گسترده در صنایع مختلف مورد استفاده قرار گرفته است.سنسورهای سطح مایع مغناطیسی تنگ کننده با تکنولوژی بالا در اندازه گیری سطح مایع مخازن مختلف ذخیره سازی استفاده می شود.متر سطح مایع دارای ویژگی های دقت بالا، سازگاری محیطی قوی و نصب آسان است.بنابراین، آن را به طور گسترده ای در نفت، مواد شیمیایی و دیگر زمینه های اندازه گیری سطح مایع استفاده می شود، و به تدریج جایگزین سنسورهای سنتی دیگر، تبدیل به یک اندازه گیری سطح مایع خوب است.
در صنعت گردش روغن فرآورده های CNPC و Sinopec، اندازه گیری حجم روغن مخزن نفت بیشتر توسط مخزن صعود دستی و خط کش قطره ای انجام می شود.از یک نوار فولادی متریک با یک چکش سنگین یا یک مقیاس اندازه گیری، خواندن رکورد دستی، تبدیل جدول دستی استفاده کنید، در نهایت اطلاعات روغن را دریافت کنید.این روش اندازه گیری نه تنها شدت کار بالایی دارد، بلکه دارای عوامل ناایمن نیز می باشد و نمی تواند دقت را تضمین کند.برخی از مکان ها استفاده می شود از نوع فشار سیلیکون خازنی / انتشار اندازه گیری سطح مایع اندازه گیری، زیرا این نوع سنسور رانش صفر جدی، انحراف اندازه گیری بزرگ، پایداری طولانی مدت ضعیف است، توسط کاربران استقبال نمی شود.برخی از مکان ها نیز از سطح سنج غشایی ایزوباریک یا سطح سنج شناور مکانیکی استفاده می کنند.اما به دلیل اینکه سطح سنج نوع غشاء تحت تأثیر دما قرار می گیرد و مشکلات نشتی وجود دارد، گیج سطح شناور مکانیکی اغلب به نظر می رسد پدیده گیر باند فولادی، بنابراین به طور گسترده مورد استفاده قرار نگرفته است.
مایع مغناطیسیمرحلهمترپارامتر فنی
برنامه های کاربردی | سطح مایع |
محدوده اندازه گیری |
پروب: 0-50 ~ 6000 میلی متر کابل: 25 متر |
دقت | ± 0.5 میلی متر |
منبع تغذیه | 24VDC ±10% |
خروجی سیگنال | 4 ~ 20 میلی آمپر / هارت / RS485 |
جریان کار | 4 ~ 20 میلی آمپر؛20.4 میلی آمپر |
ویژگی های بار | وقتی خروجی جریان، حداکثر مقاومت بار 600 Q خروجی ولتاژ، حداکثر مقاومت بار 2 میلی آمپر |
دمای فرآیند | -40 تا 130 درجه سانتیگراد، -40 تا 250 درجه سانتیگراد |
دمای محیط | -40 تا 80 درجه سانتی گراد |
اثر دما | ± 0.5 درجه سانتیگراد |
فشار فرآیند | - 0.1 ~ 4.0MPa |
وضوح | ±lmm |
زمان پاسخ | 0.2 میلی ثانیه |
مواد میله | 304/316L (اختیاری) |
اتصال فرآیند | نخ، فلنج، نصب پشتیبانی (اختیاری) |
نمایش سایت | LCD (اختیاری) |
مصالح ساختمانی | فولاد ضد زنگ / آلومینیوم (اختیاری) |
درجه حفاظت | IP67 |
درجه ضد انفجار | Exia IICT6 (اختیاری) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
مایع مغناطیسی مرحله مترویژگی های طراحی
