| نام تجاری: | NUOYINGJIAYE |
| شماره مدل: | NYRD701 |
| مقدار تولیدی: | 1 pc |
| قیمت: | $450~$1700/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 pcs/month |

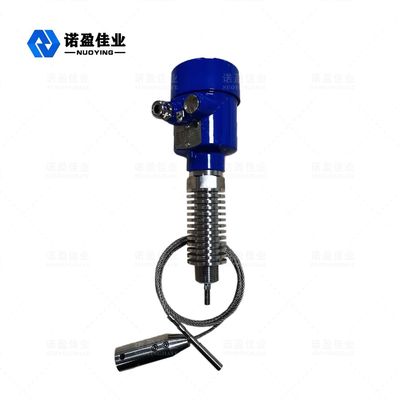

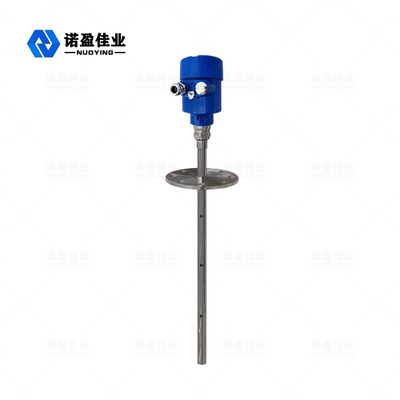

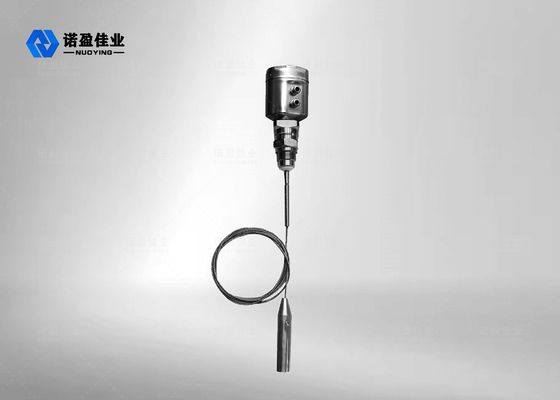

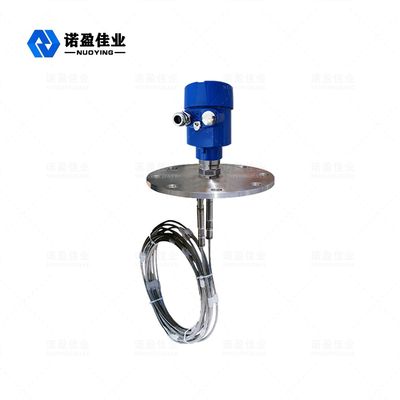

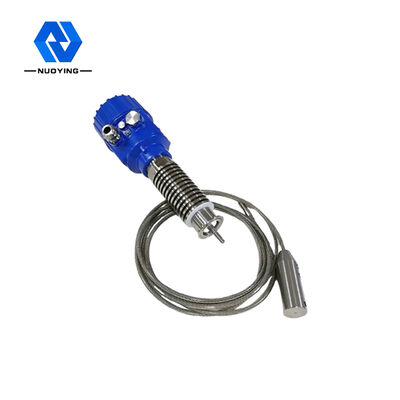

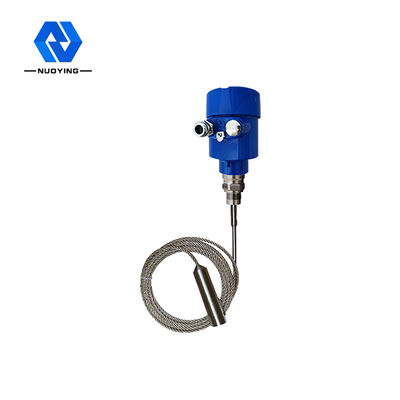

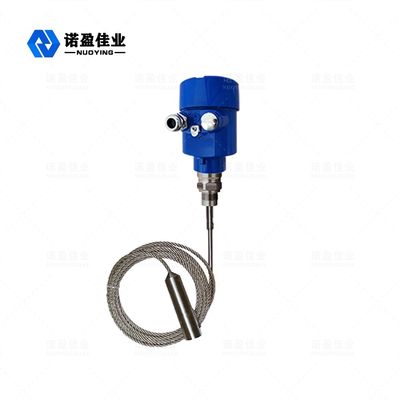

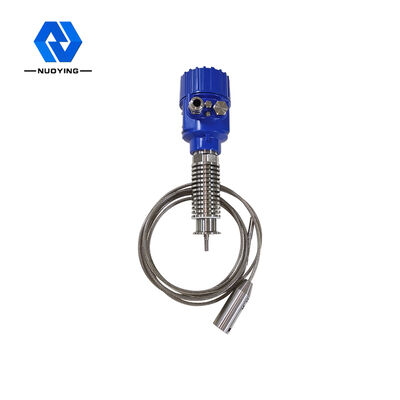

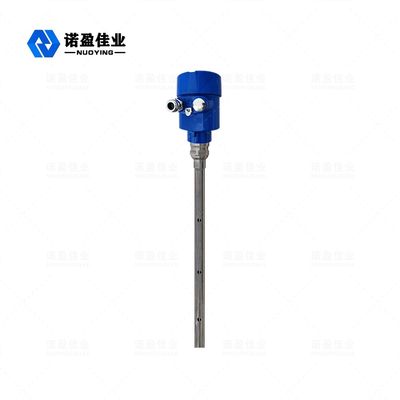

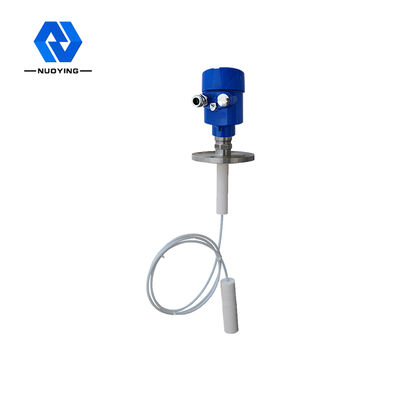

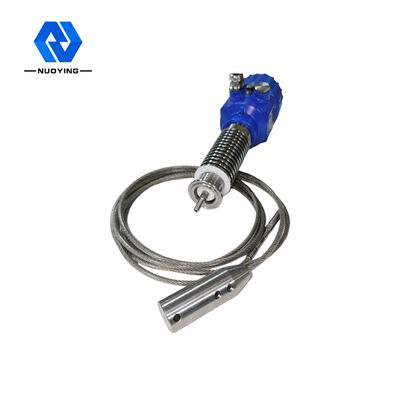

NYRD 701 30m رادار سطح سنج موج هدایت شده برای لایه های امولسیون در صنایع نفت و گاز، شیمیایی و پتروشیمی
اصل کارمایع (خوردگی شدید، ثابت دی الکتریک کم، چسبندگی، دمای بالا و فشار بالا، کویل گرمایش داخلی، نردبان، صفحه شناور و موارد پیچیده دیگر)
پالس مایکروویو با فرکانس بالا که توسط رادار موج هدایت شده ساطع می شود، در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود و با محیط اندازه گیری شده برخورد می کند. به دلیل تغییر ناگهانی ثابت دی الکتریک، باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود. فاصله زمانی بین پالس ارسالی و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
ورودیفرآیند ورودی
رادار موج هدایت شده یک ابزار اندازه گیری است که بر اساس اصل زمان سفر عمل می کند. امواج رادار با سرعت نور حرکت می کنند و زمان حرکت را می توان توسط اجزای الکترونیکی به سیگنال سطح شی تبدیل کرد. پروب پالس با فرکانس بالا را ساطع می کند و در امتداد کابل یا میله پروب منتشر می شود.
فرآیند خروجیبا وارد کردن ارتفاع مخزن خالی E(= صفر)، ارتفاع مخزن پر F(= محدوده کامل) و برخی از پارامترهای کاربردی، پارامترهای کاربردی به طور خودکار متر را با محیط اندازه گیری تطبیق می دهند که با خروجی 4-20mA مطابقت دارد.
ویژگی های طراحی
از30m رادار سطح سنج موج هدایت شده تماسی برای مایعات با خوردگی شدید NYRD 701مایع (خوردگی شدید، ثابت دی الکتریک کم، چسبندگی، دمای بالا و فشار بالا، کویل گرمایش داخلی، نردبان، صفحه شناور و موارد پیچیده دیگر)

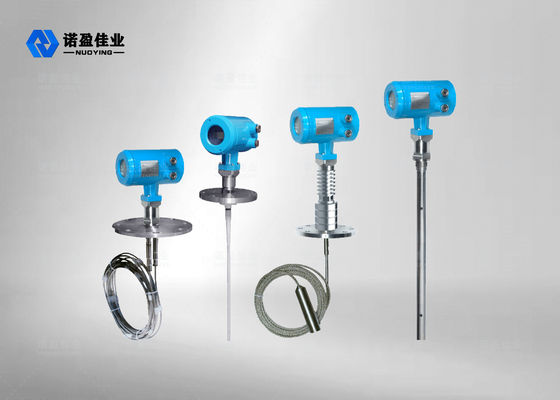

رادار سطح سنج موج هدایت شده سری ◎ 70X به دلیل حالت های اتصال فرآیند و انواع ماژول تشخیص مختلف، برای شرایط کاری و کاربردهای مختلف مناسب است. مانند: دمای بالا، فشار بالا و محیط با ثابت دی الکتریک کم.
حالت کار پالس ◎، توان انتشار کم، می تواند در انواع ظروف فلزی و غیر فلزی نصب شود، هیچ آسیبی به بدن انسان و محیط زیست ندارد.
پارامتر فنی
از30m رادار سطح سنج موج هدایت شده تماسی برای مایعات با خوردگی شدید NYRD 701کاربرد معمولمایع (خوردگی شدید، ثابت دی الکتریک کم، چسبندگی، دمای بالا و فشار بالا، کویل گرمایش داخلی، نردبان، صفحه شناور و موارد پیچیده دیگر)
| گرد و غبار (خاکستر بادی، پودر سنگ آهک، پودر سیمان، بتن و سایر مواد) | جامد (ذرات کوچک، دانه، شن، ماسه و سایر مواد) |
| مدل محصول | |
| NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 | |

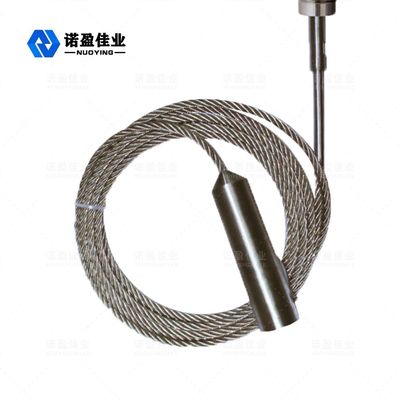

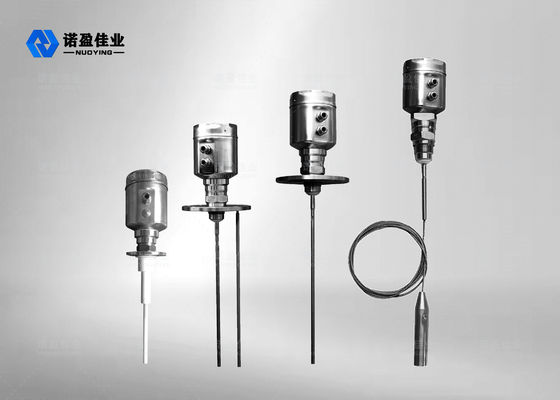

| شکل آنتن | نوع کابل، نوع میله، نوع کابل دوتایی، نوع میله دوتایی، نوع لوله موجبر |
| جنس آنتن | PTFE, 304, 316 |
| نمونه برداری اکو | 55 بار در ثانیه |
| محدوده اندازه گیری | 6 متر، 30 متر |
| دقت اندازه گیری | 0.05% ~ 0.1% F.S |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4... 20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| فشار فرآیند | -0.1~2.0MPa,-0.1~4.0MPa |
| اتصال فرآیند | رزوه، براکت، فلنج، گیره (اختیاری) |
| رابط الکتریکی | M20×1.5 , ½ " NPT |
| درجه حفاظت | IP 65, IP 67, IP 68 (اختیاری) |
| درجه ضد انفجار | ExiaIICT6Ga, ExdIICT6Gb (برای جزئیات به گواهی مراجعه کنید) |
| ※توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد. |
