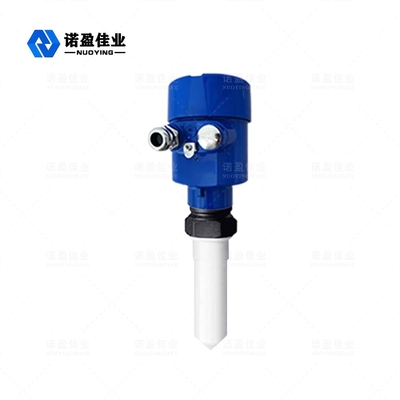

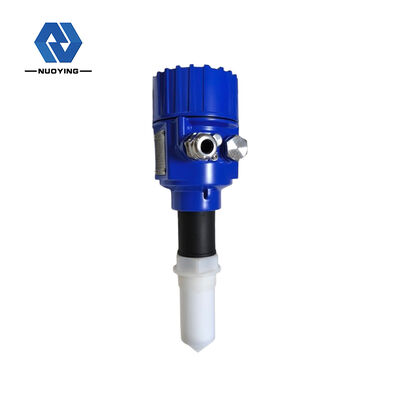

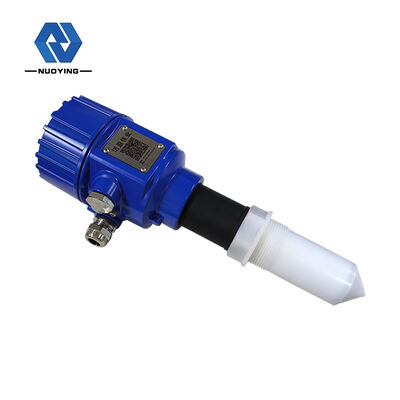

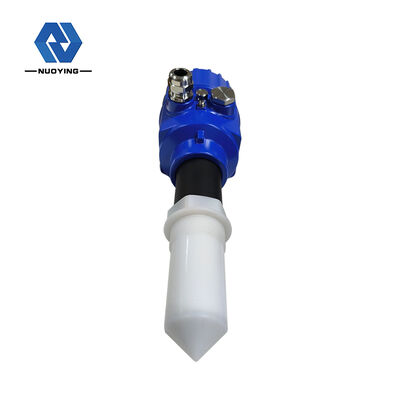

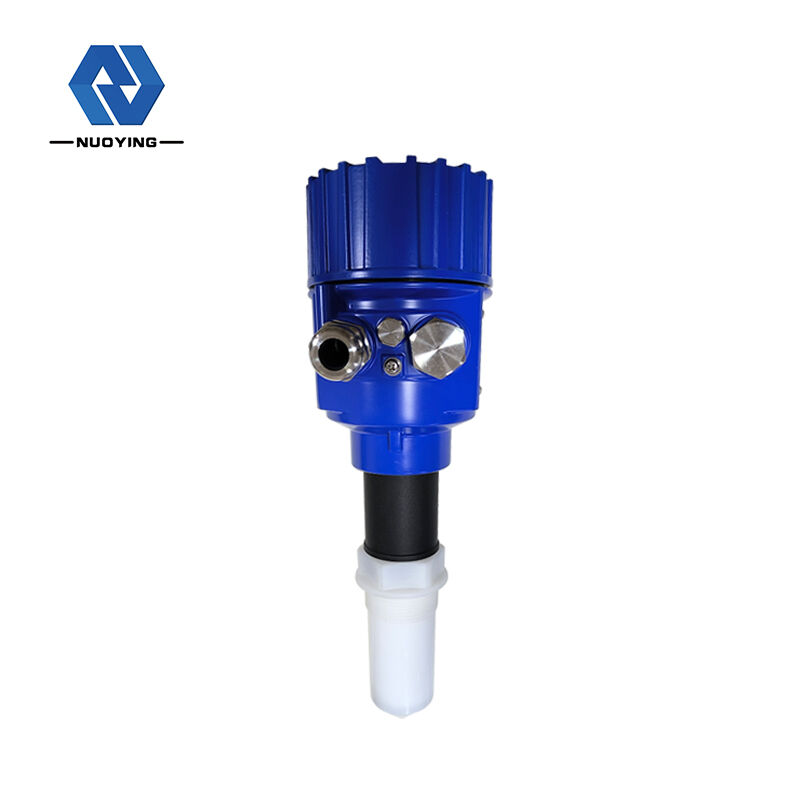

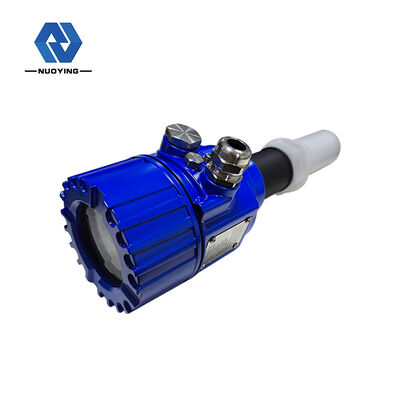

فرستنده سطح غیر تماسی NYRD-805 PTFE محدوده اندازه گیری 0-10 متر

رادار مرحله مترعملیاتی اصل

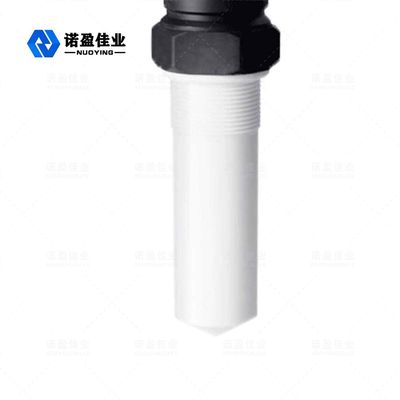

آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است. موج الکترومغناطیسی به هدف می رسد و به گیرنده منعکس می شود. زمان صرف شده تقریباً آنی است).

رادار مرحله مترویژگی های طراحی

◎ اندازه آنتن کوچک است، نصب آن آسان است.رادار غیر تماسی، بدون سایش و بدون آلودگی.

◎ تحت تاثیر خوردگی، فوم، بخار آب، تغییرات دما و فشار قرار نمی گیرد.

◎ زاویه پرتو کوچک و انرژی متمرکز است، که توانایی اکو را افزایش می دهد و به جلوگیری از تداخل کمک می کند.

◎ ناحیه کور اندازه گیری کوچکتر است و همچنین می تواند نتایج خوبی برای اندازه گیری مخزن کوچک به دست آورد.

◎ نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان.

رادار مرحله مترالزامات نصب

• سطح سنج رادار در 1/4 یا 1/6 قطر مخزن نصب می شود.نکته: حداقل فاصله از دیواره مخزن باید 500 میلی متر باشد: ① صفحه مبنا، ②مرکز و تقارن کانتینر.

رادار مرحله مترنصب اشتباه

• مخزن مخروطی را نمی توان بالای ورودی نصب کرد. توجه: هنگام نصب در فضای باز باید اقدامات ضد آفتاب و ضد باران انجام شود.شکل 4: ①درست، ②اشتباه

• هنگامی که موانعی در مخزن وجود دارد که بر اندازه گیری تأثیر می گذارد، باید یک بازتابنده برای اندازه گیری معمولی نصب شود.شکل 5: ① درست، ② اشتباه

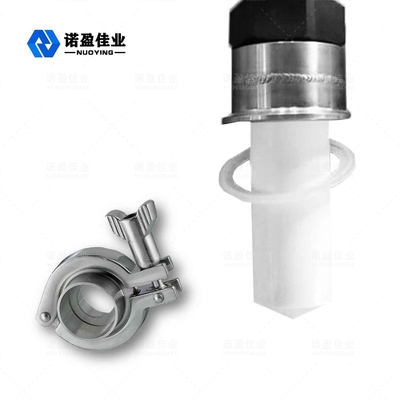

روش اتصال





رادار مرحله مترکلاس حفاظت



این ابزار به طور کامل الزامات کلاس حفاظتی IP66/67 را برآورده می کند.شکل 6:

• چگونه مطمئن شوید که نصب شما مطابق با الزامات IP67 است:
• مطمئن شوید که سر آب بندی آسیبی ندیده است.
• مطمئن شوید که کابل آسیبی ندیده است.
• اطمینان حاصل کنید که کابل های استفاده شده مطابق با مشخصات اتصال الکتریکی هستند.قبل از ورود به رابط الکتریکی، کابل را به سمت پایین خم کنید تا مطمئن شوید که آب به داخل محفظه جریان نمی یابد، به ① مراجعه کنید.
• لطفاً لوله کابل را سفت کنید، ببینید②
• لطفاً اتصالات الکتریکی استفاده نشده را با پریزهای کور وصل کنید، به ③ مراجعه کنید





رادار مرحله متراشکال زدایی ابزار



این ابزار دارای سه روش اشکال زدایی است که به شرح زیر است:



روش 1: نمایش / کلید

دستگاه از طریق 4 دکمه روی صفحه نمایش اشکال زدایی می شود.(شکل 7) ①LCD;②دکمه



روش 2: اشکال زدایی کامپیوتر میزبان

از طریق HART به دوربین بالایی متصل شوید (شکل 8)

①RS232 یا USB؛ سطح سنج رادار؛ آداپتور HART؛ مقاومت 250 Ω



روش 3: برنامه نویسی دستی HART

برنامه نویس دستی HART (شکل 9)

①RS232 یا USB؛ سطح سنج رادار؛ مقاومت ③250Ω
