جزئیات محصول:
|
محدوده اندازه گیری: | 120 متر | فرکانس انتقال: | 76 گیگاهرتز تا 81 گیگاهرتز، عرض فرکانس اسکن FM 5 گیگاهرتز |
---|---|---|---|
فرم آنتن: | آنتن لنز، آنتن لنز ضد خوردگی | اتصال فرآیند: | رزوه پیچ، فلنج (اختیاری)، فلنج دار |
دقت اندازه گیری: | 0.05٪ - 0.1٪ FS | دمای عملیاتی: | -40~130℃،-40~250℃ |
خروجی سیگنال: | 4-20 میلی آمپر، 4-20 میلی آمپر / HART (دو سیم / چهار سیم) | منبع تغذیه: | 24VDC, 220VAC |
برجسته: | فرستنده سطح رادار IP65 80 گیگاهرتز,فرستنده سطح رادار فرکانس پیوسته,گیج سطح مایع 20 متر 40 متر |
سطح رادار موج مدولاسیون فرکانس پیوسته 80 گیگاهرتز، برد اندازه گیری: 0 ~ 20 متر، 0 ~ 40 متر، 0 ~ 80 متر، گیج سطح مایع
مدولاسیون فرکانس پیوسته 80 گیگاهرتز موج رادار مرحله متر
موج الکترومغناطیسی میلی متری چیست;معمولاً دامنه فرکانس 30-300 گیگاهرتز (طول موج 1-10 میلی متر) موج الکترومغناطیسی را موج میلی متری می نامند که در محدوده طول موج همپوشانی امواج مایکروویو و امواج مادون قرمز دور قرار دارد، بنابراین دارای ویژگی هایی است.
از هر دو طیفباند 76 تا 81 گیگاهرتز این محصول، منطقه ای است که تاکنون کمترین درک و توسعه کاربردی انسان را داشته است.
رادار مرحله مترپارامتر فنی
فرکانس انتقال | 76 گیگاهرتز تا 81 گیگاهرتز، عرض فرکانس اسکن FM 5 گیگاهرتز |

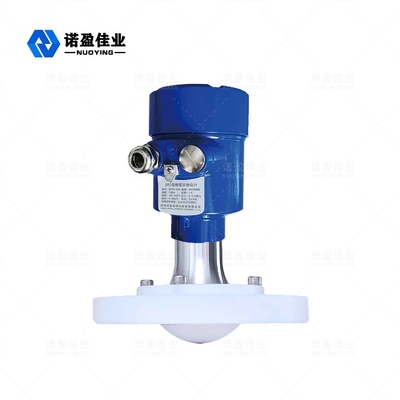

فرم آنتن | آنتن لنز، آنتن لنز ضد خوردگی |
مواد آنتن | PTFE، 304+PTFE |
محدوده اندازه گیری | 0.08 تا 120 متر |
دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
منبع تغذیه | 24VDC, 220VAC |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
دمای فرآیند | -40 ℃ + 130 ℃، -40 ℃ + 260 ℃ (≥260 ℃ را می توان سفارشی کرد) |
فشار فرآیند | -0.1-4.0MPa |
اتصال فرآیند | نخ، براکت، فلنج، گیره بهداشتی (اختیاری) |
سطح حفاظت | IP65، IP67، IP68 (اختیاری) |
درجه ضد انفجار | ExiaⅡCT6 Ga، ExdⅡCT6 Gb |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
رادار مرحله مترعملیاتی اصل
محصولات رادار موج FM FMCW (که رادارهای موج میلیمتری نیز نامیده می شوند)، به دلیل اینکه از باندهای موج میلی متری با فرکانس بالاتر نسبت به رادارهای باند Ku استفاده می کنند، در تشخیص هدف از راه دور و محیط های قوی دود و گرد و غبار مانند تصویربرداری از راه دور و چندگانه مهم هستند. تصویربرداری طیفیکاربرد دارد و میتواند اهداف کوچکتری نسبت به رادار مایکروویو شناسایی کند و به موقعیتیابی دقیقتر، با وضوح بالاتر و محرمانگی قویتر دست یابد.
رادار مرحله مترویژگی های طراحی
◎ عملکرد گذرا بسیار خوب: بر اساس تراشه فرکانس رادیویی موج میلی متری CMOS که خود توسعه یافته است، معماری فرکانس رادیویی فشرده تر و نسبت سیگنال به نویز بالاتری را درک می کند.
◎ پهنای باند کاری 5 گیگاهرتز، به طوری که محصول وضوح اندازه گیری و دقت اندازه گیری بالاتری دارد.
◎ انسجام: نوسان دوقطبی ناشی از جریان خشک یا اثر فرکانس اختلاف غیرخطی پالس لیزر منسجم.
◎ انرژی کم: انرژی فوتون موج میلیمتری تنها چند میلیالکترون ولت است و هیچ یونیزاسیون پرتو ایکس و آسیبی به مادهای که باید شناسایی شود وجود نخواهد داشت، بنابراین آسیب رساندن به ماده قابل تشخیص آسان نیست.
◎نفوذپذیری قوی: دارای قدرت نفوذ قوی برای مواد غیر قطبی است.بسیاری از مواد غیر قطبی غیر فلزی جذب کمتری از اشعه در این نوار دارند، بنابراین می توان از آنها برای تشخیص ساختار داخلی مواد استفاده کرد.به عنوان مثال، سرامیک ها/مقوا/محصولات پلاستیکی/فوم ها در برابر تشعشعات الکترومغناطیسی در این باند شفاف هستند و همچنین می توانند برای نظارت بر ایمنی فرودگاه/ایستگاه، مانند شناسایی ماشین آلات/مواد منفجره و داروها، یا برای تشخیص جوشکاری تخته مدار استفاده شوند.
◎ به راحتی توسط مولکول های قطبی جذب می شود.این نوار در مواد غیر یکنواخت پراکندگی کمتری دارد و می تواند میزان بخار آب را تشخیص داده و اندازه گیری کند.همچنین می توان ترکیب مواد را مطالعه کرد یا با تجزیه و تحلیل طیف مشخصه آنها، کنترل کیفیت را انجام داد.
◎ محدوده بزرگ و ناحیه کور کوچک.حداکثر برد می تواند به 120 متر و منطقه کور می تواند به 8 سانتی متر برسد.
◎ زاویه پرتو کوچک و اندازه آنتن کوچک نصب آن را آسان می کند.اندازه بدنه مخزن و تداخل موانع کمتر بر آن تأثیر می گذارد.
◎طول موج کوتاهتر است و ویژگیهای انعکاس بهتری روی سطح جامد دارد، بنابراین برای هدفگیری به فلنج جهانی خاصی نیاز نیست.
◎ از اشکال زدایی از راه دور و ارتقاء از راه دور برای تسهیل کار تعمیر و نگهداری پرسنل در محل پشتیبانی کنید.
به عنوان یک رادار باند 80 گیگاهرتز که در اندازهگیری صنعتی استفاده میشود، دارای اندازهگیری سطح و سطح مایع با دقت بالا، بدون تماس است.این رادار دارای مزایای بی نظیر دیگر رادارهای پالس مایکروویو معمولی و رادارهای موج هدایت شونده است.تیر بسیار باریک و قابلیت نفوذ موثرتر است.
سازگاری با شرایط کاری بسیار پیچیده بدون به خطر انداختن عملکرد اندازه گیری.
