| نام تجاری: | NUOYINGJIAYE |
| شماره مدل: | NYRD701 |
| مقدار تولیدی: | 1 pc |
| قیمت: | $450~$1700/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 pcs/month |
NYRD 701 فرستنده سطح رادار امواج هدایت شده SS304 SS316
اصل کار NYRD 702 رادار موج هدایت شده سطح فرستنده 6m تماس قابل دقت بالا

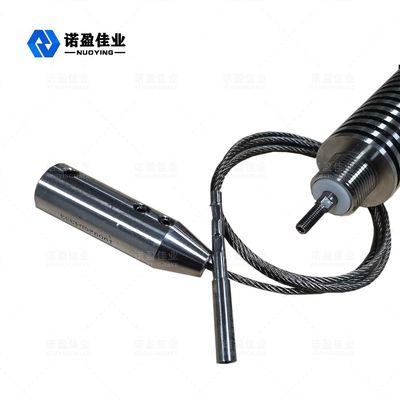

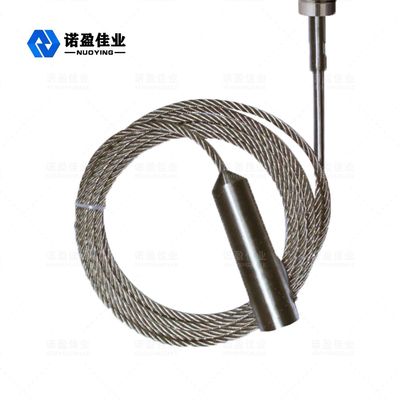

پالس مایکروویو با فرکانس بالا که توسط رادار امواج هدایت شده منتشر می شود در امتداد قطعات تشخیص (کابل فولادی) گسترش می یابد و با محیط اندازه گیری مواجه می شود.به خاطر تغییر ناگهانی ثابت دی الکتریک، باعث انعکاس می شود، و بخشی از انرژی پالس به عقب انعکاس می یابد.فاصله زمان بین پالس منتقل شده و پالس منعکس شده نسبت به فاصله از محیط اندازه گیری شده است.
منفرآیند nput
رادار موج هدایت شده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است.و زمان اجرا می تواند به سیگنال سطح شی توسط اجزای الکترونیکی تبدیل شود. این کاوشگر پالس فرکانس بالا را منتشر می کند و در امتداد کابل یا چوب کاوشگر گسترش می یابد.
اوهفرآیند خروجی
با وارد کردن ارتفاع مخزن خالی E ((= صفر) ، ارتفاع مخزن کامل F ((= دامنه کامل) و برخی از پارامترهای برنامه، پارامترهای برنامه به طور خودکار متر را به محیط اندازه گیری سازگار می کند.که مربوط به خروجی 4-20mA است.
ویژگی های طراحیاز NYRD 702 موج هدایت شده رادار سطح فرستنده 6m تماس قابل دقت بالا
◎رادار موج هدایت شده سطح ابجکت متر استفاده از تکنولوژی پردازش مایکروویو پیشرفته و منحصر به فرد اکو کشف اکو پردازش تکنولوژی، اندازه گیری تماس، دقت اندازه گیری بالا،اندازه گیری دقیق تردر عین حال، رادار موج هدایت شده تحت تاثیر محیط خارجی مانند دمای متوسط و چسبندگی نیست.

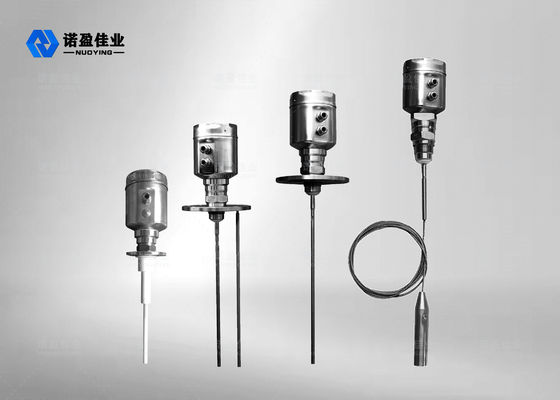

◎متر سطح شی راجر موج هدایت شده سری 70X به دلیل حالت های مختلف اتصال فرآیند و انواع ماژول های تشخیص، برای شرایط و برنامه های کاربردی پیچیده مختلف مناسب است.مثل: دمای بالا، فشار بالا و متوسط ثابت دی الکتریک پایین.
◎ حالت کار پالس ، قدرت انتشار کم ، می تواند در انواع ظروف فلزی و غیر فلزی نصب شود ، هیچ آسیبی به بدن انسان و محیط زیست ندارد.
پارامتر فنی از 30 متر قابل تماس و دقت بالا NYRD 701 موج هدایت شده رادار سطح متر در دمای بالا، فشار
| کاربرد معمولی | مایع (دی الکتریک پایین) |
| گرد و غبار | |
| جامد (نبات، سنگ) | |
| مدل محصول | NYRD701 |

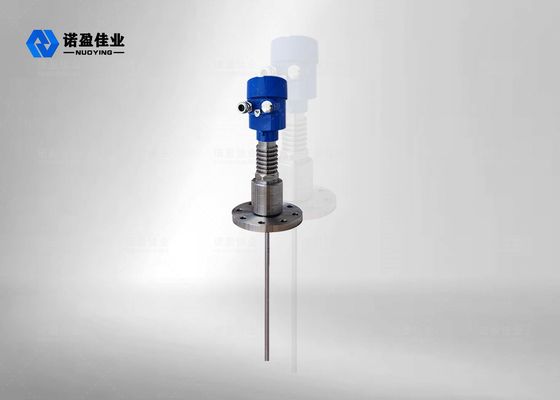

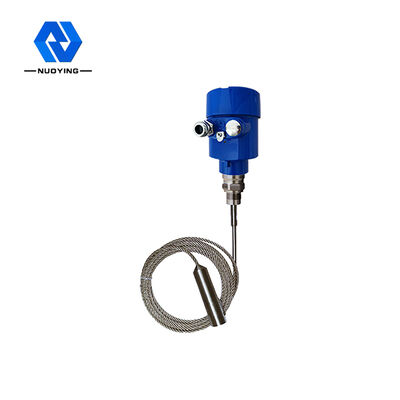

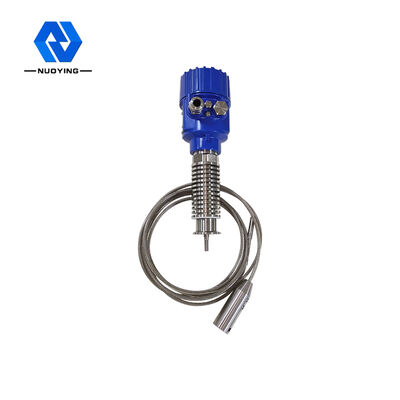

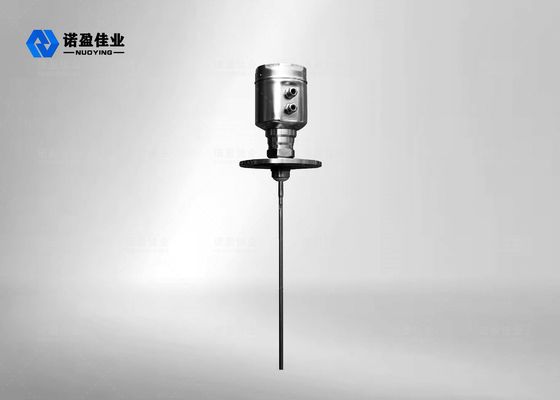

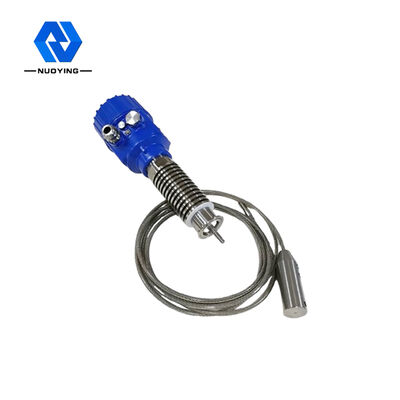

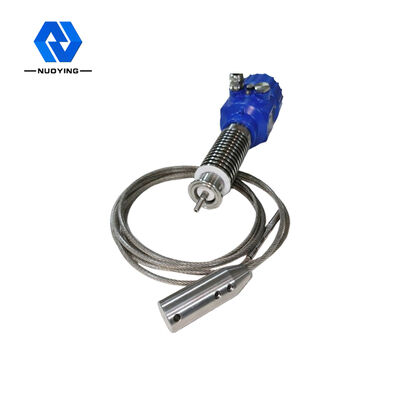

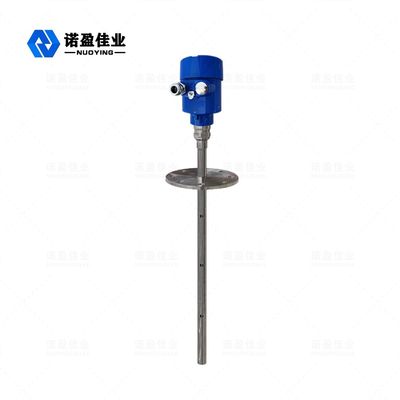

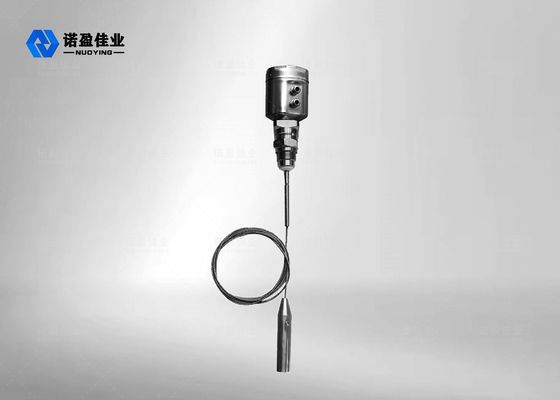

| شکل آنتن | نوع کابل، نوع میله، |

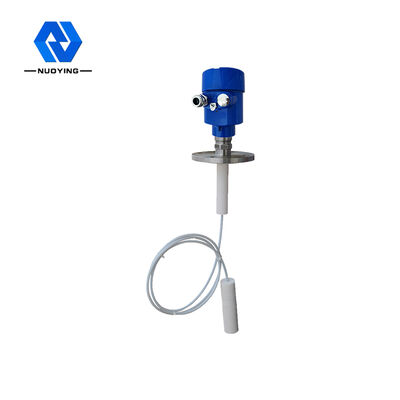

| مواد آنتن | PTFE، 304، 316 |
| نمونه گیری اکو | 55 بار در ثانیه |
| محدوده اندازه گیری | 6 متر، 30 متر |
| دقت اندازه گیری | 0.05٪ تا 0.1٪ F.S |
| منبع برق | 24VDC ((دو سیم، چهار سیم) ، 220VAC |
| خروجی سیگنال | 4... 20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ + 130 °C، -40 ~ + 250 °C، -40 ~ + 500 °C |
| فشار فرآیند | -0.1~2.0MPa-0.1~4.0MPa |

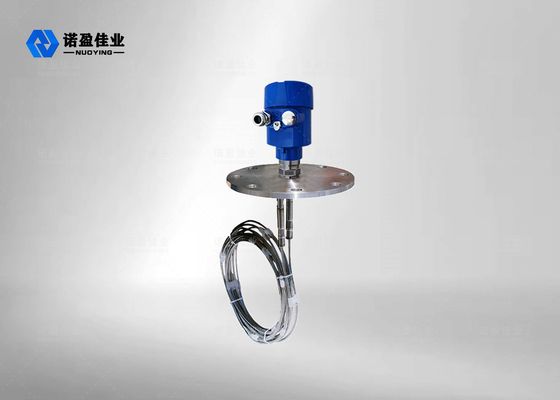

| اتصال فرآیند | رشته، براکت، فلنج، کلیمپ (اختیاری) |
| رابط الکتریکی | M20×1.5، 1⁄2 " NPT |
| درجه حفاظت | IP 65، IP 67، IP 68 |
| درجه ضد انفجار | ExdIICT6Gb |
※ توجه: این محصول می تواند بر اساس نیازهای خاص کاربران سفارشی شود.
