| نام تجاری: | NUOYINGJIAYE |
| شماره مدل: | NYRD701 |
| مقدار تولیدی: | 1 pcs |
| قیمت: | $450 to $1700 /pcs |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 pcs/ pre month |

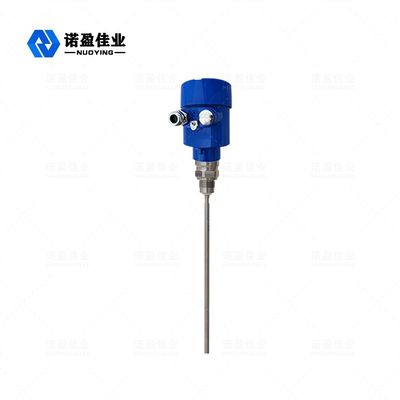

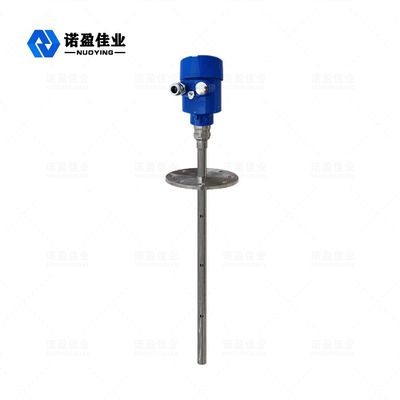

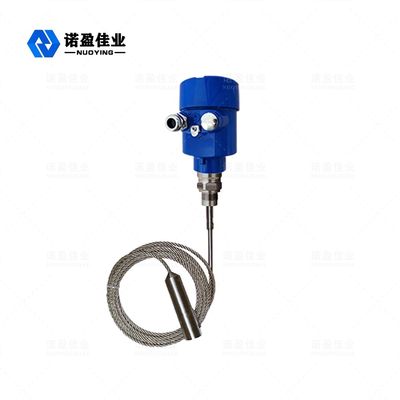

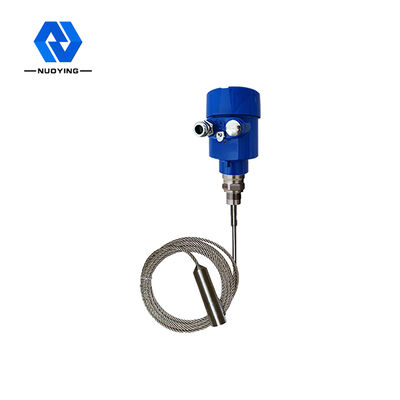

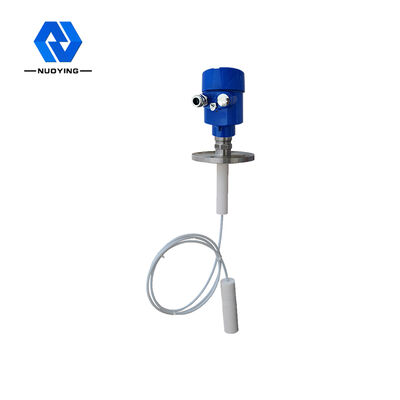

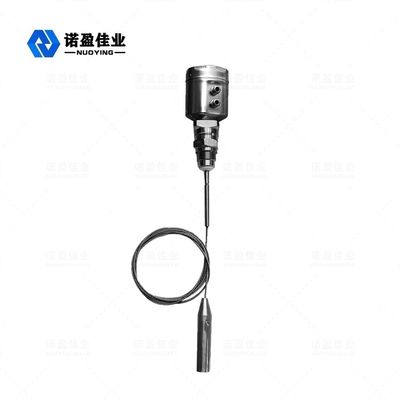

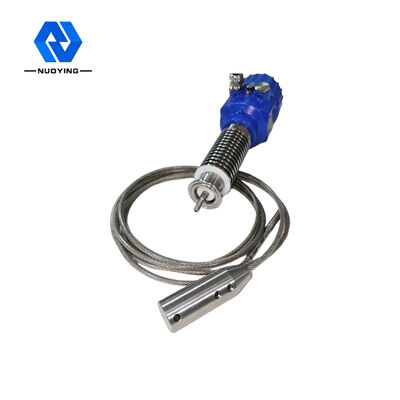

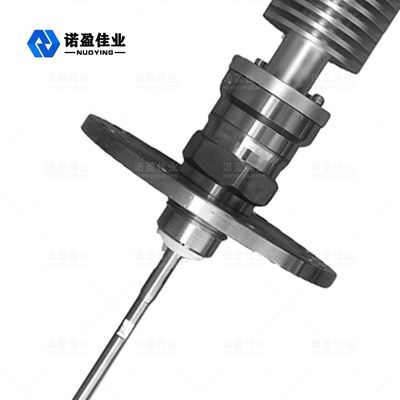

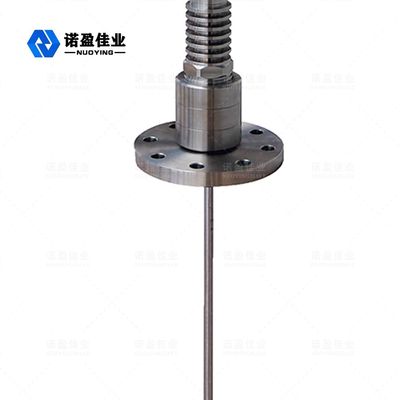

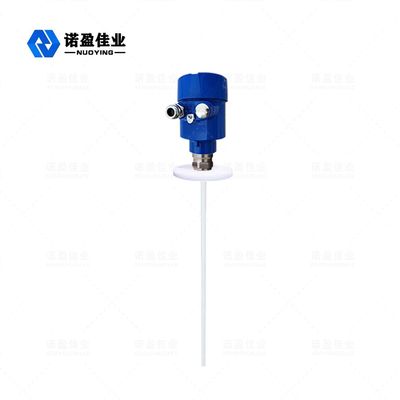

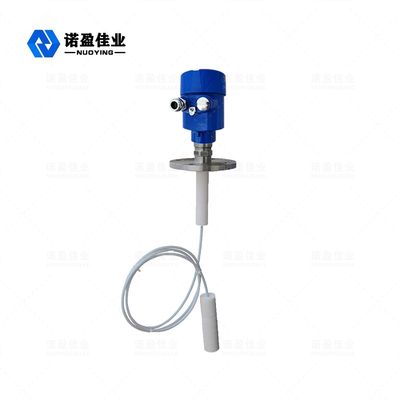

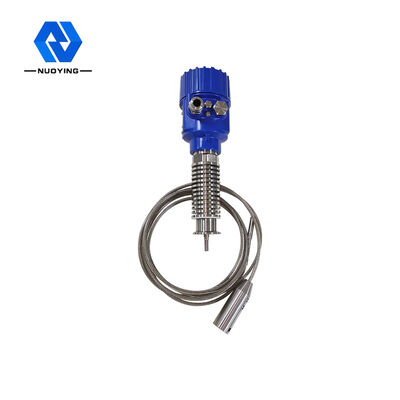

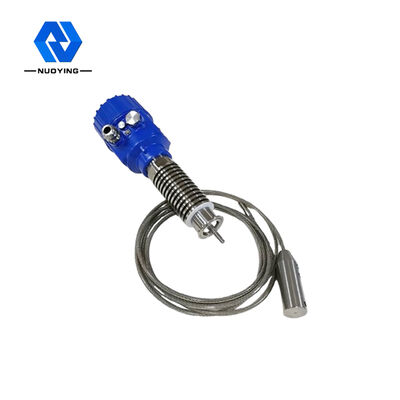

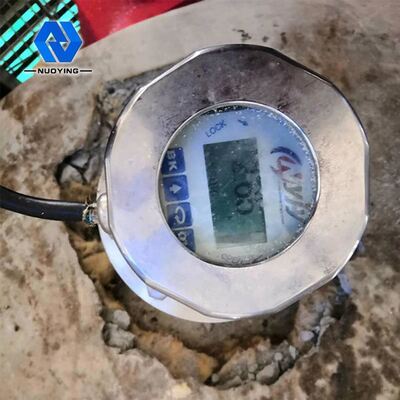

فرستنده سطح رادار هدایت‌شونده NYRD701 برای اندازه‌گیری پیوسته سطح مایعات، خمیرها و دوغاب‌ها
اصل کار فرستنده سطح رادار هدایت‌شونده NYRD701

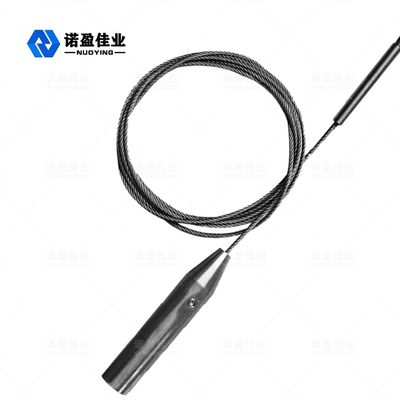

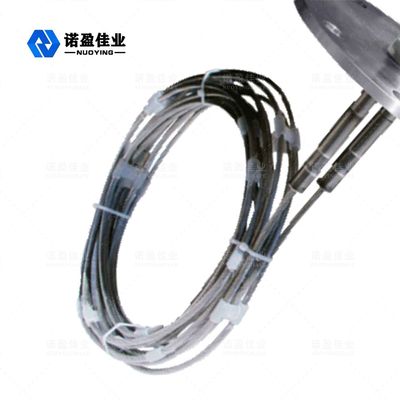

پالس مایکروویو با فرکانس بالا که توسط رادار موج هدایت‌شونده ارسال می‌شود، در امتداد مؤلفه تشخیص (کابل فولادی یا میله فولادی) منتشر می‌شود. هنگامی که با محیط اندازه‌گیری شده مواجه می‌شود، به دلیل تغییر ناگهانی ثابت دی‌الکتریک، بازتاب ایجاد می‌کند و بخشی از انرژی پالس به عقب بازتاب می‌شود. فاصله زمانی بین پالس ارسالی و پالس بازتابی متناسب با فاصله از محیط اندازه‌گیری شده است.
ورودی:
رادار موج هدایت‌شونده یک ابزار اندازه‌گیری است که بر اساس اصل سفر زمان کار می‌کند. امواج رادار با سرعت نور حرکت می‌کنند و زمان حرکت را می‌توان از طریق اجزای الکترونیکی به سیگنال سطح مواد تبدیل کرد. پروب پالس با فرکانس بالا را ارسال می‌کند و در امتداد کابل یا پروب میله‌ای منتشر می‌شود. هنگامی که پالس به سطح مواد می‌رسد، بازتاب می‌شود و توسط گیرنده در ابزار دریافت می‌شود و سیگنال فاصله به سیگنال سطح مواد تبدیل می‌شود.
سیگنال بازتابی از طریق کابل یا پروب میله‌ای به مدار الکترونیکی ابزار منتقل می‌شود. ریزپردازنده سیگنال را پردازش می‌کند و پژواک تولید شده توسط پالس مایکروویو را بر روی سطح مواد شناسایی می‌کند. شناسایی صحیح سیگنال پژواک توسط نرم‌افزار پالس تکمیل می‌شود.
فاصله D از سطح مواد متناسب با زمان سفر پالس T است:
D=C×T/2 (C سرعت نور است).
از آنجایی که فاصله E مخزن خالی مشخص است، سطح مواد L به این صورت است:
L=E-D
خروجی:
این تنظیم با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن پر F (= مقیاس کامل) و برخی پارامترهای کاربردی انجام می‌شود. پارامترهای کاربردی به طور خودکار ابزار را با محیط اندازه‌گیری تطبیق می‌دهند که با خروجی 4-20mA مطابقت دارد.
ویژگی طراحی فرستنده سطح رادار هدایت‌شونده NYRD701
1. سطح‌سنج رادار هوشمند از فناوری پردازش مایکروویو پیشرفته و فناوری پردازش پژواک کشف پژواک منحصربه‌فرد استفاده می‌کند. اندازه‌گیری تماسی، دقت اندازه‌گیری بالا، اندازه‌گیری دقیق‌تر. در عین حال، رادار موج هدایت‌شونده در برابر چسبندگی مقاوم است و تحت تأثیر دمای خارجی مانند دمای متوسط و چسبندگی قرار نمی‌گیرد.
2. انواع حالت‌های اتصال فرآیند و انواع مؤلفه‌های تشخیص، سری 70X سطح‌سنج‌های رادار موج هدایت‌شونده را برای شرایط کاری و کاربردهای مختلف پیچیده مناسب می‌کند. مانند دمای بالا، فشار بالا و محیط‌های با ثابت دی‌الکتریک پایین.
3. با حالت کار پالس، محصول دارای توان انتشار بسیار کم است و می‌تواند در انواع ظروف فلزی و غیرفلزی نصب شود، بدون آسیب به بدن انسان و محیط زیست.
پارامترهای فنی فرستنده سطح رادار هدایت‌شونده NYRD701
| کاربرد معمول | مایع، گرد و غبار، ذرات جامد |
| جنس آنتن | کابل انعطاف‌پذیر، PTFE، 304 (اختیاری) |
| محدوده اندازه‌گیری | 30 متر |
| دقت اندازه‌گیری | 0.05٪-0.1٪ F.S |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم) |
| دمای متوسط | -40~+130℃, -40~+250℃ |
| فشار فرآیند | -0.1~4.0MPa |
| اتصال فرآیند | رزوه، فلنج (اختیاری) |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
توجه: محصولات را می‌توان با توجه به نیازهای خاص کاربران سفارشی کرد.
زمینه کاربرد فرستنده سطح رادار هدایت‌شونده NYRD701
1. نیروگاه‌ها: مخازن، پمپ‌های سیلو، ملاقه‌های بخار، ذخیره‌سازی خاکستر، مخازن روغن و غیره.
2. میدان نفتی: مخازن ذخیره‌سازی نفت خام، مخازن ذخیره‌سازی نفت تصفیه شده، جداکننده‌های سه‌فازی، مخازن ته نشینی، مخازن فاضلاب، مخازن گل حفاری و غیره.
3. شیمیایی: برج تقطیر نفت خام، سیلو مواد اولیه، سیلو میانی، مخزن واکنش، مخزن آمونیاک، مخزن ذخیره‌سازی آسفالت و غیره.
4. متالورژی: سیلوهای مواد اولیه، سیلوهای مواد کمکی، مخازن بافر سلول‌های الکترولیتی و غیره.
5. منابع آب: کانال‌ها، مخازن، آبیاری مزارع، نظارت بر سطح آب رودخانه، هشدار سیل ناگهانی، سیل شهری و غیره.
6. مواد غذایی: کارخانه آبمیوه، کارخانه شیر، مخزن ذخیره‌سازی شکر خام، مخزن ذخیره‌سازی رب گوجه فرنگی، مخزن ذخیره‌سازی آبجو و غیره.
7. دارویی: مخازن ذخیره‌سازی دارویی چینی، جداکننده‌ها، مخازن تخمیر و غیره.
8. تصفیه آب: مخازن، چاه‌های فاضلاب، مخازن تصفیه آب، مخازن رسوب‌گذاری، چاه‌های عمیق، شبکه‌های آب آشامیدنی و غیره.
9. کاغذ: سیلو مواد اولیه، برج ذخیره‌سازی، درام خشک‌کن، سیلو ذخیره‌سازی مواد شیمیایی و غیره.
10. سایر موارد: معدن سنگ، معدن زغال سنگ، حفاظت از محیط زیست، کشتی‌سازی و سایر صنایع.
