| نام تجاری: | Nuoying JIAYE |
| شماره مدل: | NYRD806 |
| مقدار تولیدی: | 1 مجموعه |
| قیمت: | 130USD - 9000USD |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 واحد در ماه |

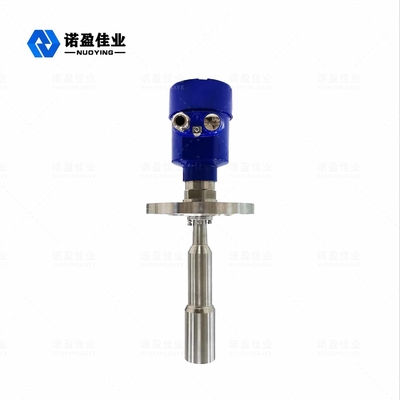

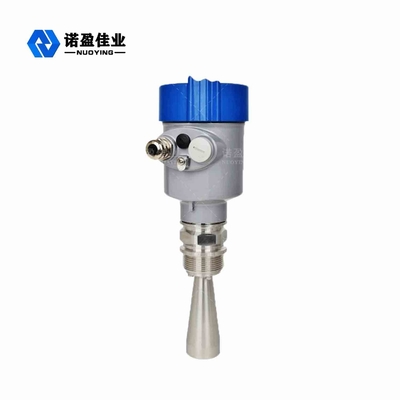

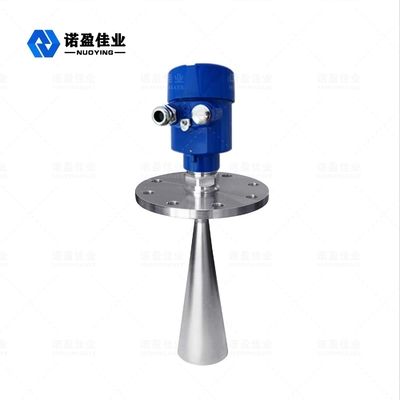

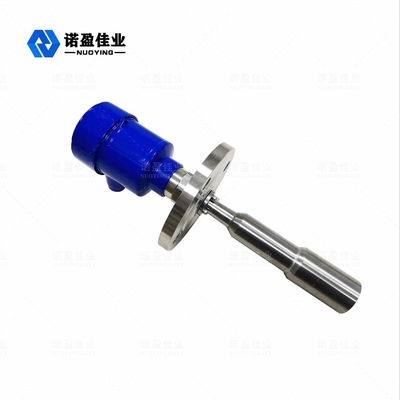

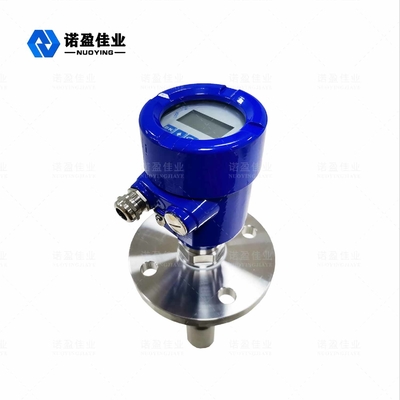

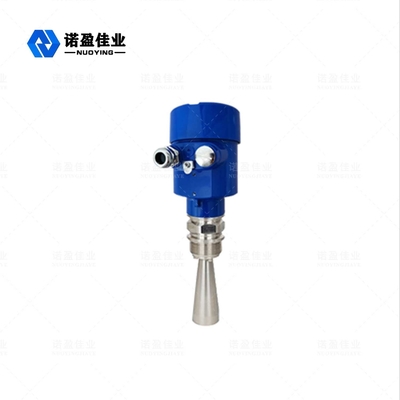

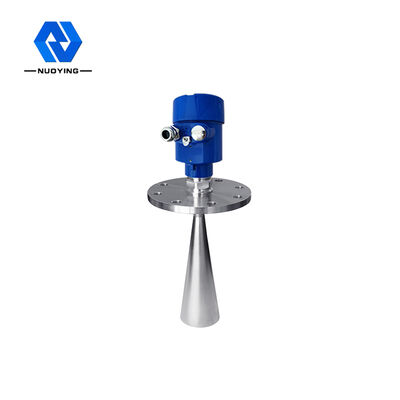

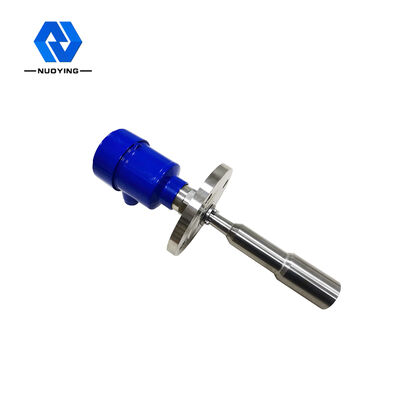

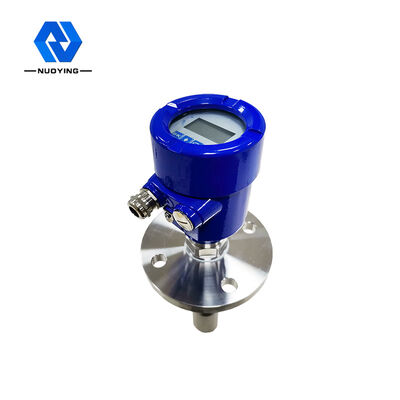

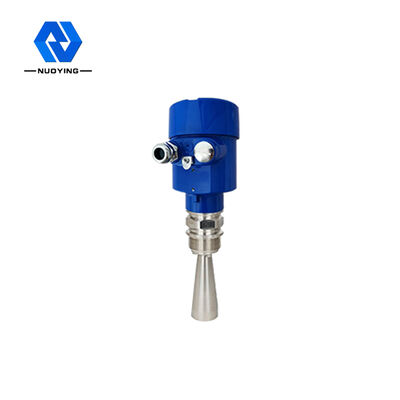

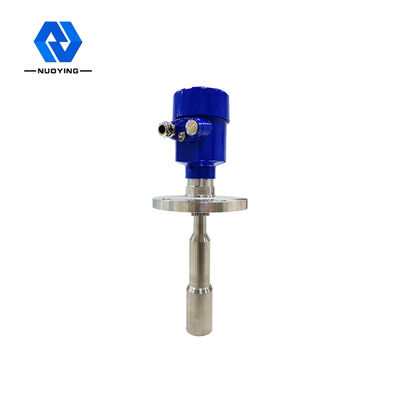

26GHz رادار سطح سیگنال متر موج رادار سنسور سطح جامد رادار هدایت شده رادار آمپول سطح آب
فرستنده سطح رادارمعرفی محصول
سنسور سطح رادار سری NYR D80X یک ابزار اندازه گیری سطح رادار با فرکانس بالا 26 هرتز با حداکثر فاصله اندازه گیری 80 متر است. آنتن بیشتر بهینه شده است،و میکروپروسسر سریع جدید می تواند پردازش تجزیه و تحلیل سیگنال با سرعت بالاتر را انجام دهد تا این ابزار را برای برخی از شرایط سنجش پیچیده مانند کتری واکنش استفاده کند.، ذخیره سازی محکم
فرستنده سطح رادارپارامترهای فنی
| مدل | NYRD-806 |
| درخواست | دمای هوا، فشار و مایع کمی خوردنی |
| محدوده اندازه گیری | 30 متر |
| مواد آنتن | 316L |
| دقت | ±3mm |
| دمای متوسط | 40C ≈ 250°C |
| فشار فرآیند | 0.1 〜4.OMPa |
| منبع برق | 24VDC (دو خط، چهار خط) |
| اتصال فرآیند | پشتيباني کن، فلنج |
| درجه حفاظت | IP67 |
| محدوده فرکانس | ۲۶ گیگاهرتز |
| درجه ضد انفجار | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| خروجی سیگنال | 4... 20mA/HART (دو / چهار) RS485/Modbus... |
| بازیگری شماره | دمای فرآیند |
| NYRD | 1 -40 〜 +100°C |
| مدل محصول | ۲-۴۰ 〜+۱۳۰°C |
| 805 محدوده 10 متر | ۳-۴۰ 〜+۲۵۰°C |
| 806 محدوده30 متر | ۴-۴۰ 〜+۴۰۰°C |
| 807 محدوده20 متر | Y نوع سفارشی ویژه |
| 808 محدوده70 متر | فشار فرآیند |
| 809 محدوده35 متر | 1 -0.1 〜+0.3MPa |
| 810 فاصله80 متر | 2 -0.1 〜 +2.0MPa |
| -86 فاصله20 متري | 3 -0.1 ~ +4.0MPa |
| -87 فاصله35 متري | Y نوع سفارشی ویژه |
| -منطقه SL30 متر،80 متر | مهر و موم |
| -پابوليسم 40 متري | Y ویتون |
| -منطقه SD40 متري | کلرز |
| -منطقه TJ40 متر | Y نوع سفارشی ویژه |
| آنتن/ اندازه/ ماده | مواد پوسته/ حفاظت |
| یک آنتن باتر / قرن مهر / PTFE | آلومینیوم/IP67 |
| B آنتن ترومپت / 46mm / 316L | D آلومینیوم (چادر دوگانه) /IP67 S SS 304 / IP68 |
| C آنتن ترومپت / 76mm / 316L | Y نوع سفارشی ویژه |
| D آنتن ترومپت / 96mm / 316L | درجه ضد انفجار |
| E آنتن ترومپت 121mm/316L | P استاندارد |
| F آنتن خم شده / 242mm 316L | L Exia IICT6 |
| P آنتن صاف / PTFE | G Exd[ia] IICT6 |
| S آنتن قطره ای / PTFE | Y نوع سفارشی ویژه |
| R آنتن چوبی / سیمان بسته / PFA | رابط الکتریکی |
| Y نوع سفارشی ویژه | M M20X1. 5 |
| کنترل فرآیند | N 1/2 NPT |
| اتصال رشته: G1%A | Y نوع سفارشی ویژه |
| B اتصال فلنج: DN50 | نمايش |
| C اتصال فلنج: DN80 | کمربند |
| D اتصال فلنج: DN100 | X بدون |
| E اتصال فلنج: DN 150 | رنگ (واحد: سانتی متر) |
| F اتصال فلنج جهانی | x |
| G نصب قفل | |
| H نصب استنت | |
| Y نوع سفارشی ویژه | |
| قدرت خروجی / عرضه | |
| 2 4 ~ 20mA / 24VDC دو سیم | |
| 3 4 ~ 20mA / 24VDC / Hart دو سیم | |
| 4 4 ~ 20mA/220VAC/Hart چهار سیم | |
| 5 RS485/Modbus |
توجه: بر حسب نیاز
فرستنده سطح راداراصل کار
آنتن سطح رادار یک پالس باریک مایکروویو را منتشر می کند و آن را از طریق آنتن منتقل می کند.آن را به عقب منعکس شده و توسط سیستم آنتن دوباره پذیرفته شده است، انتقال سیگنال به بخش مدار الکترونیکی به طور خودکار به یک سیگنال موقعیت شی تبدیل شده است ((چون سرعت گسترش پالس بسیار سریع است،زماني که طول ميکشه تا امواج الکترومغناطيسي به هدف برسند و به پذيرنده بازتاب بدن تقريباً فوري استسطح پایه اندازه گیری: کف رشته یا پوشش فلنج
توجه: استفاده از زمان بندی اشیاء رادار برای اطمینان از اینکه بالاترین سطح نمی تواند به منطقه کور اندازه گیری وارد شود ((منطقه D در شکل)
فرستنده سطح رادارویژگی های طراحی
