ابزار اندازه گیری سطح متر مخزن آب مایع دستگاه اندازه گیری نظارت آب مایع 26ghz سنسور سیمان سیلو

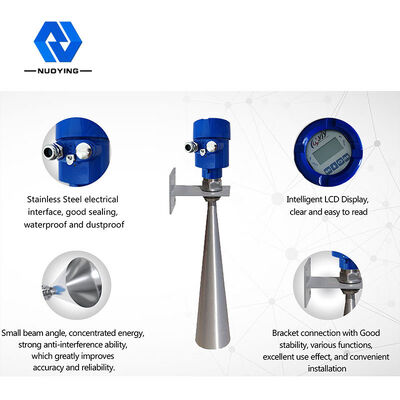

فرستنده سطح رادار NYRD-SL
مرور کلی
پارامترهای محصول
کاربرد معمولی

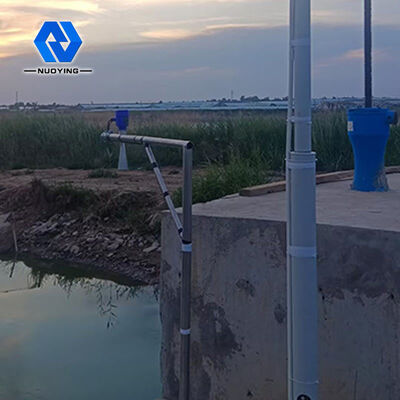

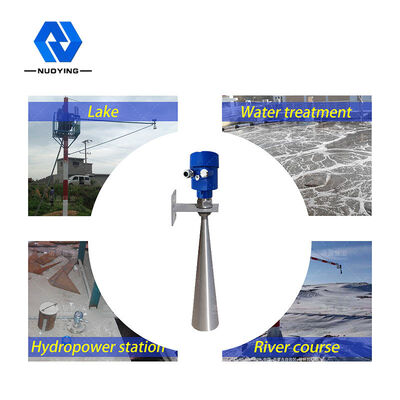

تخلیه آب، مخازن، رودخانه ها، دریاچه ها، کم عمق و غیره
مواد آنتن
316L ((اختیاری)
محدوده اندازه گیری
30 متر،80 متر ((اختیاری)
دقت اندازه گیری
0.05 تا 0.1% F.S
منبع برق
24VDC ((دو خط، چهار خط)
دمای متوسط
-40 تا +80 درجه سانتیگراد
اتصال فرآیند
براکت، فلنج ((اختیاری)
فشار فرآیند
0.1~2.0MPa
درجه ضد انفجار
Exia II CT6 ((اختیاری)
ابعاد ساختار پوسته رادار سطح سنج (واحد: mm)
دو نوع رادار سطح سنج وجود دارد: یکی از آنها پوسته آلومینیوم ریخته شده است و دیگری یک کیس فولاد ضد زنگ است. طراحی سفارشی می تواند با توجه به به نیاز مشتری و وضعیت سایت.
توضیحات محصولات
اصول کار فرستنده سطح رادار NYRD-SL 26GHz
سنجر سطح رادار سری NYRD80X یک ابزار اندازه گیری سطح رادار با فرکانس بالا 26GHz با حداکثر فاصله اندازه گیری 80 متر است.آنتن موقعیت شیء رادار پالس میکروویو باریکی را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شودبعد از اینکه امواج پالس به سطح محیط اندازه گیری دست می زند، بازتاب داده می شود و دوباره توسط سیستم آنتن دریافت می شود.سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح شی تبدیل می شود (چون پالس ها خیلی سریع حرکت می کنند)زمان طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریبا فوری است).
نقطه اندازه گیری: سطح پایینی مارپیچ یا سطح مهر و موم فلنج.
