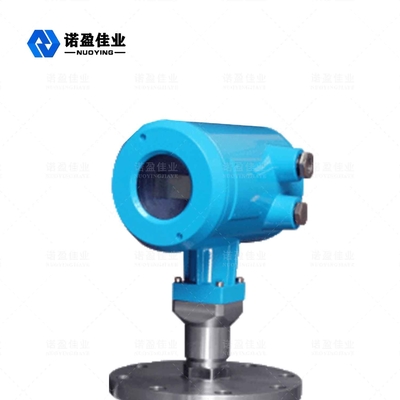

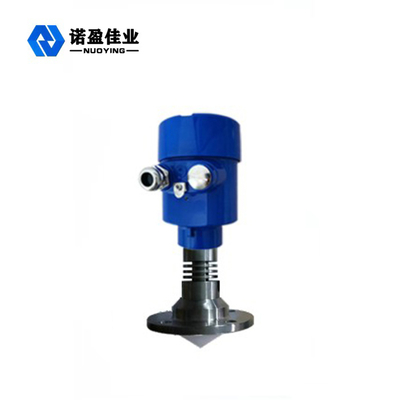

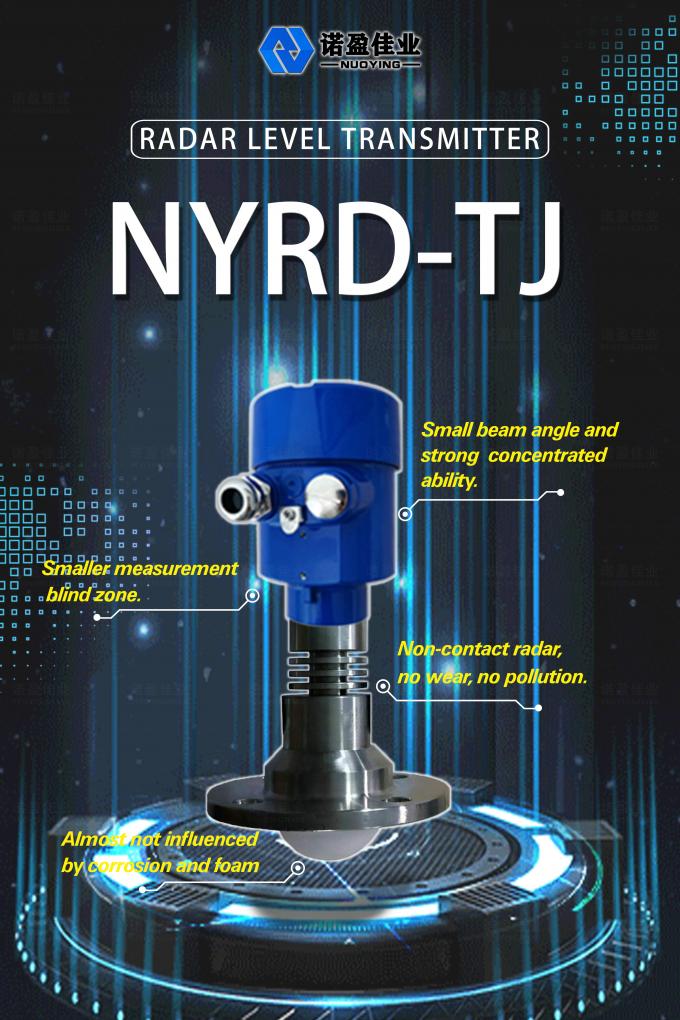

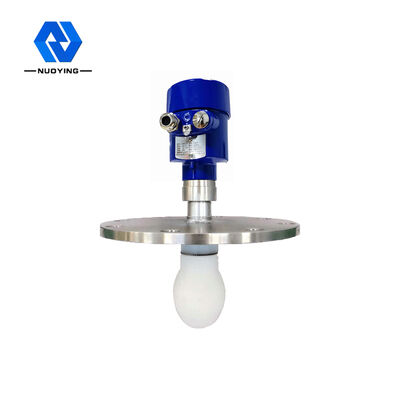

فرستنده اندازه‌گیری سطح آب راداری NYRD-TJ با فرکانس 26 گیگاهرتز، مایع خورنده قوی، غیر تماسی
فرستنده سطح راداری NYRD-TJ-Aبررسی اجمالی
توضیحات محصولات
اصل کار فرستنده سطح راداری NYRD-PB با فرکانس 26 گیگاهرتز

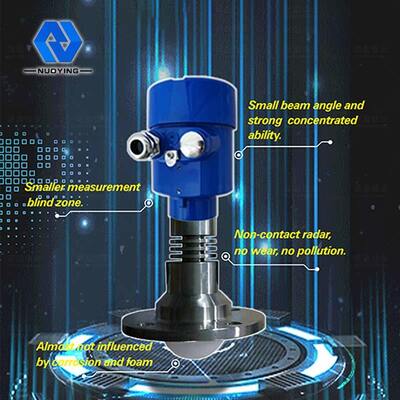

سنسور سری NYRD80X رادار سطح سنج یک ابزار اندازه‌گیری سطح راداری با فرکانس بالا 26 گیگاهرتز با حداکثر فاصله اندازه‌گیری 80 متر است. آنتن موقعیت‌یابی رادار یک پالس مایکروویو باریک را ساطع می‌کند که از طریق آنتن به سمت پایین منتقل می‌شود. پس از برخورد موج پالس به سطح محیط اندازه‌گیری شده، منعکس شده و دوباره توسط سیستم آنتن دریافت می‌شود. سیگنال به قسمت مدار الکترونیکی منتقل شده و به طور خودکار به سیگنال سطح شی تبدیل می‌شود (از آنجایی که پالس‌ها بسیار سریع حرکت می‌کنند، زمانی که یک موج الکترومغناطیسی برای رسیدن به هدف خود و بازگشت به گیرنده نیاز دارد تقریباً فوری است).
داده مرجع اندازه‌گیری: سطح زیرین مارپیچ یا سطح آب‌بندی فلنج.
پارامترهای محصول

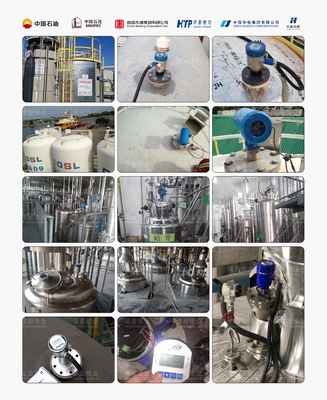

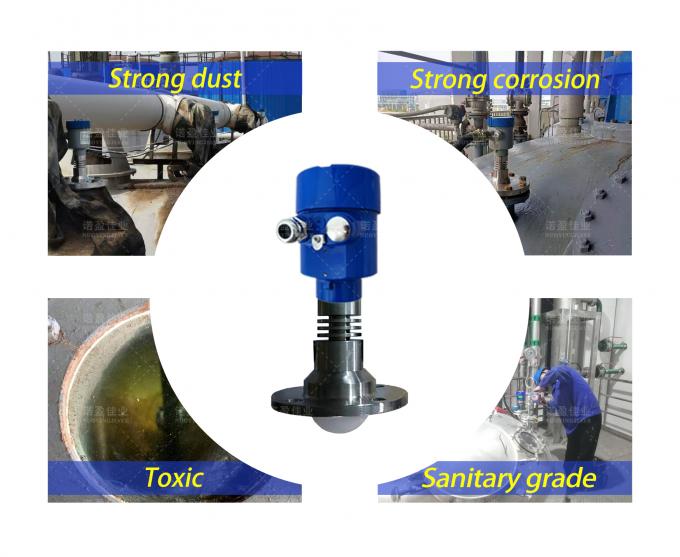

کاربرد معمول
به راحتی متبلور می‌شود، تراکم شبنم، سمی، خوردگی قوی

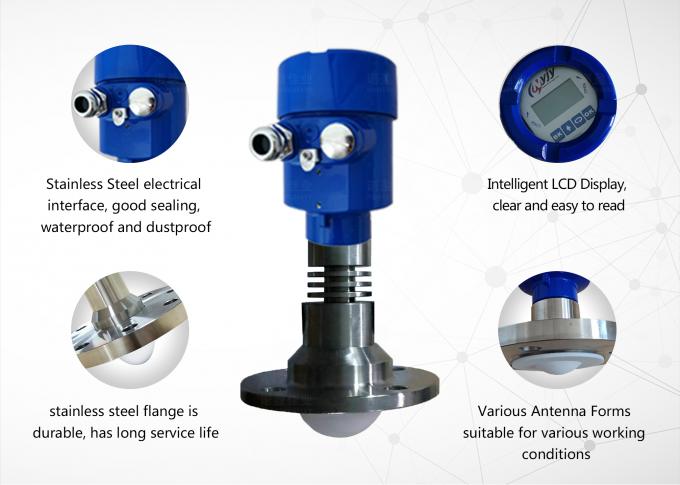

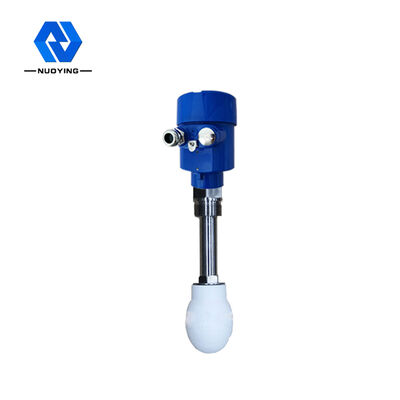

آنتن
جنس
آنتن لنز، 316L+PTFE (اختیاری)
محدوده اندازه‌گیری
40 متر
دقت اندازه‌گیری
0.05٪-0.1٪ F.S
منبع تغذیه
24VDC (دو سیم، چهار
سیم)
دمای محیط
-40~+120℃, -40~+260℃
اتصال فرآیند
فلنج، براکت (اختیاری)
فشار فرآیند
-0.1~2.0MPa
ابعاد ساختار پوسته رادار سطح سنج (واحد: میلی‌متر)
دو نوع رادار سطح سنج وجود دارد:
یکی پوسته آلومینیومی ریخته‌گری شده و دیگری محفظه استیل ضد زنگ است. طراحی سفارشی را می‌توان با توجه به
به نیاز مشتری و شرایط سایت انجام داد.
