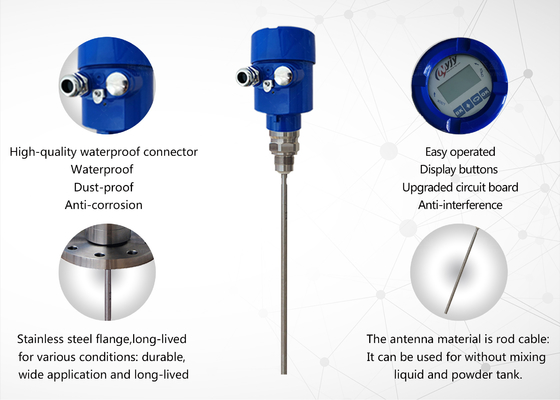

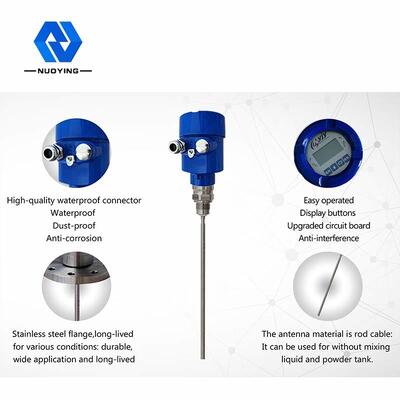

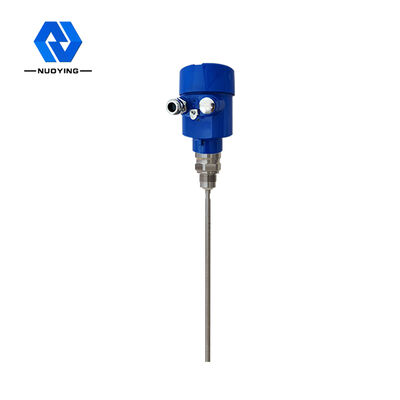

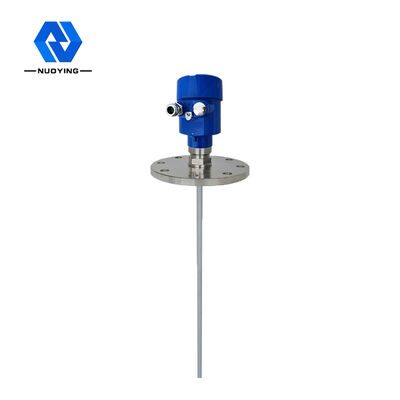

1.8GHz NYRD-702 فروش مستقیم کارخانه دقت بالا موج هدایت شده رادار سطح متر فرستنده با 4-20mA خروجی
فرستنده سطح رادار NYRD-702مرور کلی
توضیحات محصولات
NYRD702 اصول کار فرستنده سطح رادار موج هدایت شده
پالس مایکروویو با فرکانس بالا که توسط رادار امواج راهنما منتشر می شود در امتداد مجموعه تشخیص (کابل فولادی یا میله فولادی) حرکت می کند.تغییرات ثابت دی الکتریک، باعث انعکاس می شود و بخشی از انرژی پالس به عقب انعکاس می یابد.فاصله زمانی بین پالس منتشر شده و پالس منعکس شده به طور مستقیم متناسب با فاصله محیط اندازه گیری شده است.
ورودی:رادار موج هدایت شده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است. موج رادار با سرعت نور کار می کند.و زمان کار را می توان از طریق اجزای الکترونیکی به یک سیگنال سطح تبدیل کرد. این کاوشگر پالس های فرکانس بالا را ارسال می کند و در امتداد کابل یا کاوشگر می رود. وقتی پالس ها با سطح مواد برخورد می کنند،آن ها توسط گیرنده در ابزار منعکس و دریافت می شوند.، و سیگنال فاصله به سیگنال سطح تبدیل می شود
سیگنال پالس منعکس شده به مدار الکترونیکی ابزار در امتداد کابل یا استند ارسال می شود. میکروپروسسر سیگنال را پردازش می کند و اکو تولید شده توسط پالس مایکروویو را بر روی سطح ماده تشخیص می دهد. شناسایی صحیح سیگنال اکو توسط نرم افزار پالس تکمیل می شود.فاصله D از سطح ماده متناسب با زمان سفر T پالس است: D=C×T/2 ((که در آن C سرعت نور است) از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح این است: L=E-D
محصول:ارتفاع مخزن خالی E (= نقطه صفر) ، ارتفاع مخزن کامل F= (اسکیل کامل) و برخی از پارامترهای برنامه را وارد کنید.پارامترهای کاربرد به طور خودکار ابزار را به محیط اندازه گیری تطبیق می دهند.، به خروجی 4-20mA مربوط می شود.
