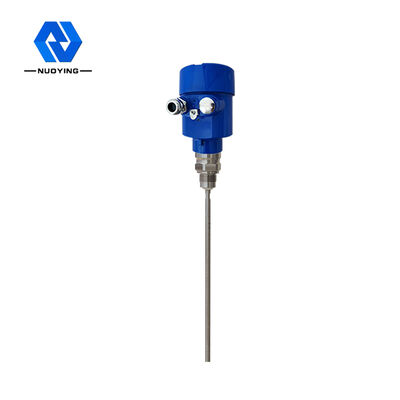

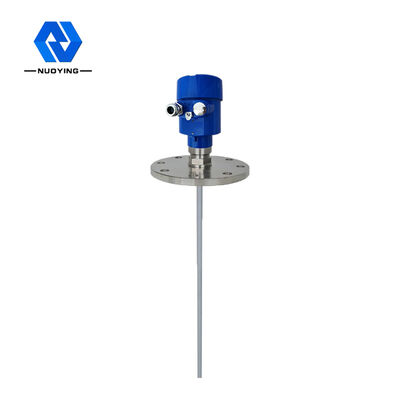

1.8GHz NYRD-702 فروش مستقیم کارخانه دقت بالا موج هدایت شده رادار سطح متر فرستنده با 4-20mA خروجی

1.8GHz NYRD-702 فروش مستقیم کارخانه دقت بالا موج هدایت شده رادار سطح متر فرستنده با 4-20mA خروجی

نام تجاری:	NUOYING
شماره مدل:	NYRD-702
مقدار تولیدی:	1PCS
قیمت:	$350 to $319/pcs
شرایط پرداخت:	T/T
توانایی عرضه:	1000 عدد در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شیان، شانشی، چین

گواهی:

CE, SIL, ATEX

درجه:

صنعتی

گارانتی:

12 ماه

پشتیبانی سفارشی:

OEM، ODM

نام تجاری:

NUOYING

کاربرد معمولی:

دستگاه تشخیص مخزن مایع

اندازه گیری دقت:

0.05٪ - 0.1٪ FS

منبع تغذیه:

24Vdc

اتصال فرآیند:

نخ، فلنج (اختیاری)

دمای متوسط:

-40 ~ + 130 ℃

مواد:

ضد زنگ

سیگنال خروجی:

4-20mA/0-5V/0-10V/RS485

جزئیات بسته بندی:

60*30*30 سانتی متر

قابلیت ارائه:

1000 عدد در ماه

توضیح محصول

فرستنده سطح سنج رادار موج هدایت شونده با دقت بالا NYRD-702 با فرکانس 1.8 گیگاهرتز فروش مستقیم کارخانه با خروجی 4-20 میلی آمپر

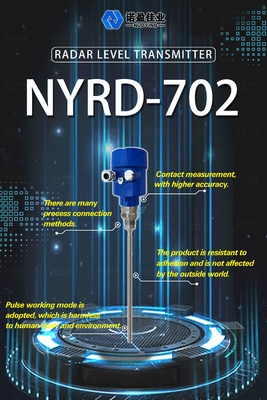

فرستنده سطح رادار NYRD-702نمای کلی

توضیحات محصولات

اصل کار فرستنده سطح رادار موج هدایت شونده NYRD702

پالس مایکروویو با فرکانس بالا ساطع شده توسط رادار موج راهنما در امتداد مجموعه تشخیص (کابل فولادی یا میله فولادی) حرکت می کند. هنگامی که محیط اندازه گیری شده مواجه می شود، ثابت دی الکتریک تغییر می کند و باعث انعکاس می شود و بخشی از انرژی پالس به عقب منعکس می شود. فاصله زمانی بین پالس ساطع شده و پالس منعکس شده مستقیماً با فاصله محیط اندازه گیری شده متناسب است.

ورودی: رادار موج هدایت شونده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است. موج رادار با سرعت نور عمل می کند و زمان عملیات را می توان از طریق قطعات الکترونیکی به سیگنال تراز تبدیل کرد. پروب پالس های فرکانس بالا را ارسال می کند و در امتداد پروب کابل یا میله منتشر می شود. هنگامی که پالس ها با سطح ماده برخورد می کنند، به عقب منعکس شده و توسط گیرنده در دستگاه دریافت می شوند و سیگنال فاصله به سیگنال سطح تبدیل می شود.

سیگنال پالس منعکس شده به مدار الکترونیکی دستگاه در امتداد پروب کابل یا میله منتقل می شود. را
ریزپردازنده سیگنال را پردازش می کند و پژواک تولید شده توسط پالس مایکروویو را روی سطح ماده تشخیص می دهد. شناسایی صحیح سیگنال اکو توسط نرم افزار پالس تکمیل می شود. فاصله D از سطح ماده متناسب با سفر زمان T پالس است: D=C×T/2 (که در آن C سرعت نور است) از آنجایی که فاصله E مخزن خالی مشخص است، سطح: L=ED

خروجی:با وارد کردن ارتفاع مخزن خالی E (= نقطه صفر)، ارتفاع مخزن کامل F= (مقیاس کامل) و برخی از پارامترهای کاربردی برای تنظیم، پارامترهای برنامه به طور خودکار دستگاه را با محیط اندازه‌گیری تطبیق می‌دهند، مطابق با خروجی 4-20 میلی آمپر.

پارامترهای محصول

کاربرد معمولی	مایع، پودر، ذرات جامد
مدل محصول	NYRD-702
مواد آنتن	Rod/304/PTFE
محدوده اندازه گیری	6 متر
دقت	± 1 میلی متر
منبع تغذیه	24VDC (دو سیم، چهار سیم)
خروجی سیگنال	4...20mA/HART/RS485/Modbus..
دمای متوسط	-40 ~ + 130 ℃، -40 ~ + 250 ℃
فشار فرآیند	-0.1 تا 4.0 مگاپاسکال،
پیوند رویه	نخ، فلنج (اختیاری)

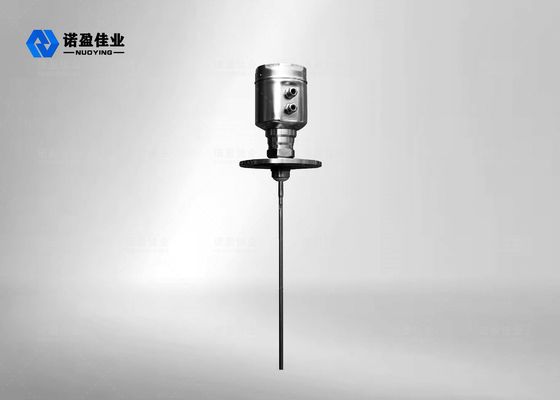

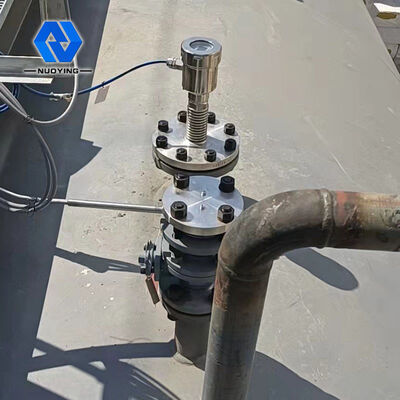

جزئیات تصاویر

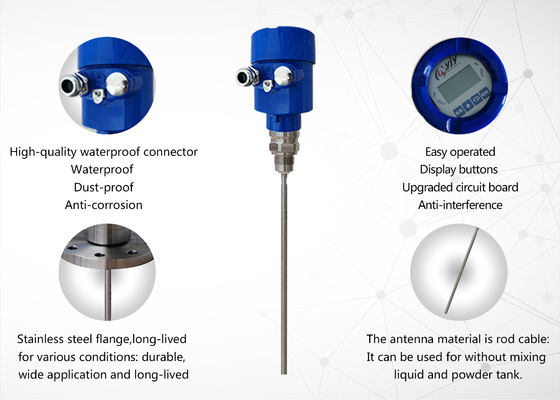

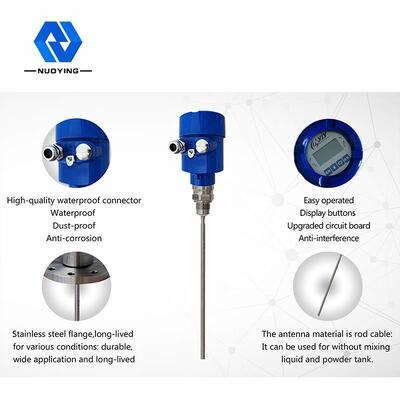

ویژگی محصول

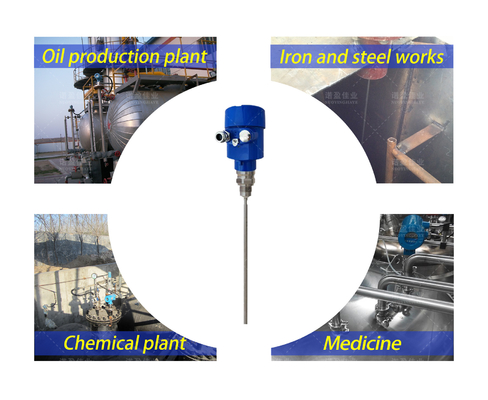

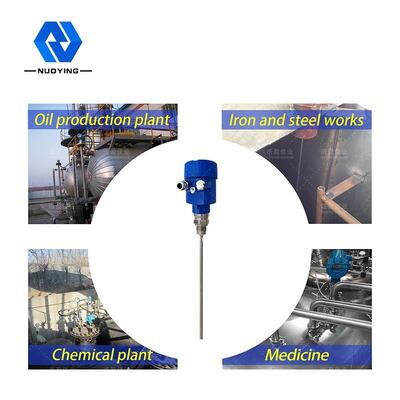

برنامه های مختلف

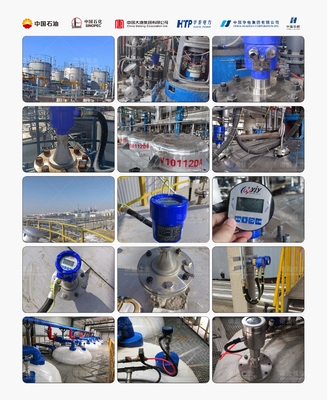

مشتریان تعاونی

گواهی محصول

سوالات متداول
