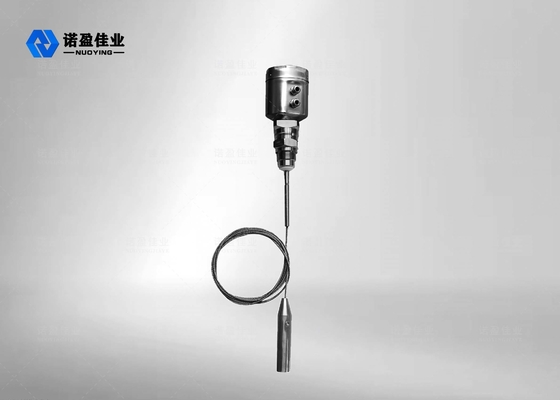

اصول کار 30m تماس قابل هدایت موج رادار سطح متر برای خوردگی قوی مایع NYRD 701
پالس مایکروویو با فرکانس بالا که توسط رادار امواج هدایت شده منتشر می شود در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) گسترش می یابد و با محیط اندازه گیری مواجه می شود.به خاطر تغییر ناگهانی ثابت دی الکتریک، باعث انعکاس می شود، و بخشی از انرژی پالس به عقب انعکاس می یابد.فاصله زمانی بین پالس منتقل شده و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
منفرآیند nput
رادار موج هدایت شده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است. موج رادار با سرعت نور حرکت می کند.و زمان اجرا می تواند به سیگنال سطح شی توسط اجزای الکترونیکی تبدیل شود. این کاوشگر پالس فرکانس بالا را منتشر می کند و در امتداد کابل یا چوب کاوشگر گسترش می یابد.
اوهفرآیند خروجی
با وارد کردن ارتفاع مخزن خالی E ((= صفر) ، ارتفاع مخزن کامل F ((= دامنه کامل) و برخی از پارامترهای برنامه، پارامترهای برنامه به طور خودکار متر را به محیط اندازه گیری سازگار می کند.که مربوط به خروجی 4-20mA است.

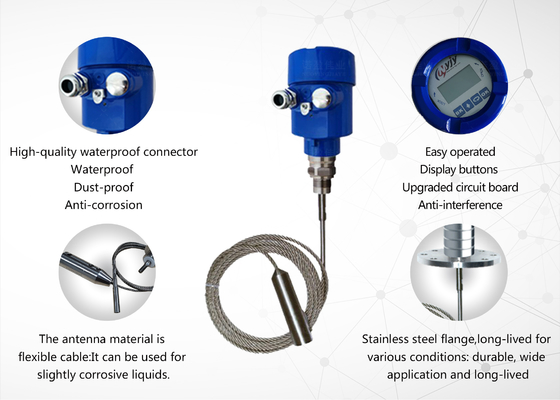

ویژگی های طراحیاز30 متر رادار موج هدایت شده قابل تماس سطح سنج برای مایع خوردگی قوی NYRD 701
رادار موج هدایت شده سطح ابجکت متر استفاده می کند تکنولوژی پردازش مایکروویو پیشرفته و منحصر به فرد اکو کشف اکو پردازش تکنولوژی، اندازه گیری تماس، دقت اندازه گیری بالا،اندازه گیری دقیق تردر عین حال، رادار موج هدایت شده تحت تاثیر محیط خارجی مانند دمای متوسط و چسبندگی نیست.
رادار موج هدایت شده سری 70X برای شرایط و کاربردهای مختلف کار پیچیده به دلیل حالت های مختلف اتصال فرآیند و انواع ماژول های تشخیص مناسب است.:درجه حرارت بالا، فشار بالا و ثابت دی الکتریک پایین.
حالت کار پالس ، قدرت انتشار کم ، می تواند در انواع ظروف فلزی و غیر فلزی نصب شود ، هیچ آسیبی به بدن انسان و محیط زیست ندارد.
پارامتر فنیاز30 متر رادار موج هدایت شده قابل تماس سطح سنج برای مایع خوردگی قوی NYRD 701

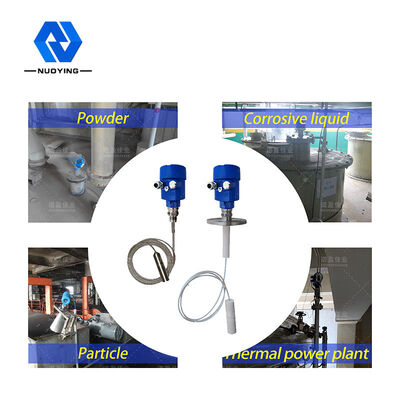

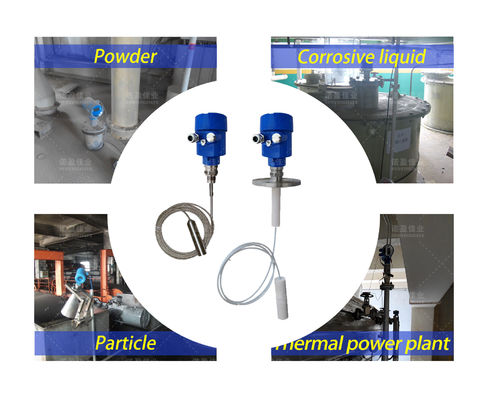

کاربرد معمولی
مایع (تخلیه قوی، ثابت دی الکتریک پایین، چسبندگی، دمای بالا و فشار بالا، سیم پیچ گرمایشی داخلی، نردبان، صفحه شناور و موارد پیچیده دیگر)
گرد و غبار (پودر سنگ آهک، پودر سیمان، بتن و سایر رسانه ها)
جامد (ذرات کوچک، دانه ها، صخره ها، شن و ماسه و سایر رسانه ها)
مدل محصول
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705
شکل آنتن

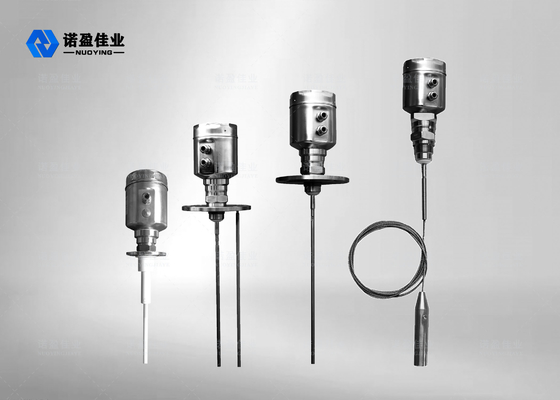

نوع کابل، نوع میله، نوع کابل دوگانه، نوع میله دوگانه، نوع لوله هدایت موج
مواد آنتن
PTFE، 304، 316
نمونه گیری اکو
55 بار در ثانیه
محدوده اندازه گیری
6 متر، 30 متر
دقت اندازه گیری
0.05٪ تا 0.1٪ F.S
منبع برق
24VDC ((دو سیم، چهار سیم) ، 220VAC
خروجی سیگنال
4... 20mA/HART/RS485/Modbus...
دمای فرآیند
-40 ~ + 130 °C، -40 ~ + 250 °C، -40 ~ + 500 °C
فشار فرآیند
-0.1~2.0MPa-0.1~4.0MPa
اتصال فرآیند
رشته، براکت، فلنج، کلیمپ (اختیاری)
رابط الکتریکی
M20×1.5، 1⁄2 " NPT
درجه حفاظت
IP 65، IP 67، IP 68 (اختیاری)
درجه ضد انفجار
ExiaIICT6Ga، ExdIICT6Gb ((برای جزئیات گواهینامه را ببینید))
