| نام تجاری: | NUOYING |
| شماره مدل: | NYRD705 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $249~$489/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
تولید کننده سنسور درجه حرارت بالا NYRD705 نوع میله رادار موج هدایت شده برای مایعات با خروجی RS485
NYRD705 نوع میله رادار موج هدایت شده اصول کار فرستنده سطح
ورودی:
رادار موج هدایت شده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است. موج رادار با سرعت نور کار می کند.و زمان کار را می توان از طریق اجزای الکترونیکی به یک سیگنال سطح تبدیل کرد. این کاوشگر پالس های فرکانس بالا را ارسال می کند و در امتداد کابل یا کاوشگر می رود. وقتی پالس ها با سطح مواد برخورد می کنند،آن ها توسط گیرنده در ابزار منعکس و دریافت می شوند.، و سیگنال فاصله به سیگنال سطح تبدیل می شود.
سیگنال پالس منعکس شده به مدار الکترونیکی ابزار در امتداد کابل یا سنجه میرسد.میکروپروسسر سیگنال را پردازش می کند و اکو تولید شده توسط پالس مایکروویو را بر روی سطح مواد تشخیص می دهد. شناسایی صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود. فاصله D از سطح مواد متناسب با زمان سفر T پالس است:D=C×T/2 (که در آن C سرعت نور است)از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح این است: L=E-D
محصول:
با وارد کردن ارتفاع مخزن خالی E ((= صفر) ، ارتفاع مخزن کامل F ((= دامنه کامل) و برخی از پارامترهای برنامه، پارامترهای برنامه به طور خودکار متر را به محیط اندازه گیری سازگار می کند.که مربوط به خروجی 4-20mA است.
NYRD705 نوع عصا رادار موج هدایت شده سطح فرستنده ویژگی های طراحی
◎ Cاندازه گیری ontact با دقت بالا برای نتایج دقیق تر
◎ Nاز محیط های خارجی مانند دمای متوسط، چسبندگی و غیره تحت تاثیر قرار می گیرد.
◎ مناسب برای شرایط کار و برنامه های کاربردی پیچیده مختلف، مانند دمای بالا، فشار بالا،رسانه هایثابت دی الکتریک پایین و غیره
◎ می تواند در ظروف فلزی و غیر فلزی مختلف نصب شود، بدون هیچ گونه آسیب به بدن انسان و محیط زیست.
NYRD705 نوع عصا رادار موج هدایت شده سطح فرستندهزمینه های کاربرد
1نیروگاه های برق: مخازن، پمپ های سیلو، لوله های بخار، ذخیره خاکستری، مخازن نفت و غیره
2میدان نفت: مخازن ذخیره سازی نفت خام، مخازن ذخیره سازی نفت تصفیه شده، مخازن رسوب، مخازن فاضلاب، مخازن گل حفاری و غیره.
3مواد شیمیایی: برج تقطیر نفت خام، سیلو مواد اولیه، سیلو متوسط، مخزن واکنش، مخزن آمونیاک، مخزن اسفالتی و غیره.
4متالورژی: سیلوهای مواد خام، سیلوهای مواد کمکی، مخازن بافر سلول الکترولیتی و غیره
5منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی، نظارت بر سطح آب رودخانه، هشدار سیلاب ناگهانی، سیلاب شهری و غیره.
NYRD705نوع میلهفرستنده سطح رادار موج هدایت شدهپارامترهای فنی
| مدل محصول | NYRD705 |
| کاربرد معمولی |
مایعات، به ویژه برای اندازه گیری مایعات در محیط های با دمای بالا و فشار بالا |
| مواد آنتن | 304 |
| نوع آنتن | آنتن میله |
| محدوده اندازه گیری | 6م، 15م |
| دقت اندازه گیری | ±1mm |
| منبع برق | 24VDC (دو سیم، چهار سیم)) |
| دمای متوسط | -40 تا +500 درجه سانتیگراد |
| اتصال فرآیند | رشته، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 4.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

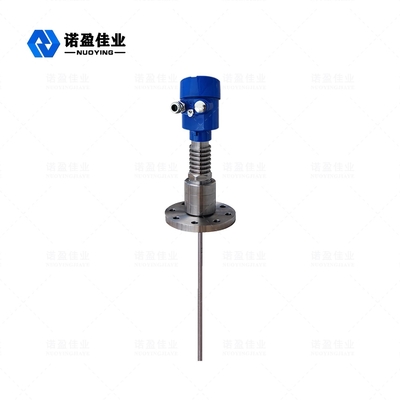

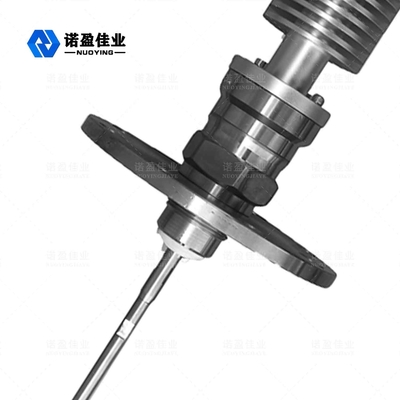

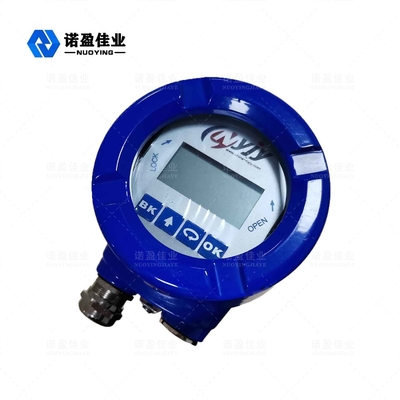

NYRD705نوع میلهفرستنده سطح رادار موج هدایت شدهعکس های مرتبط
