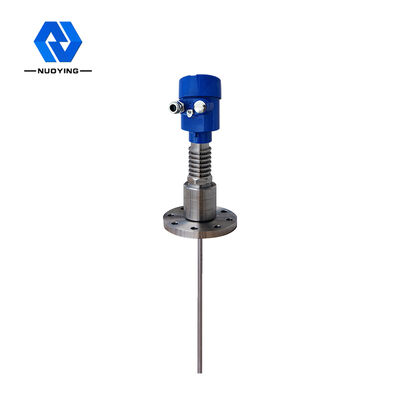

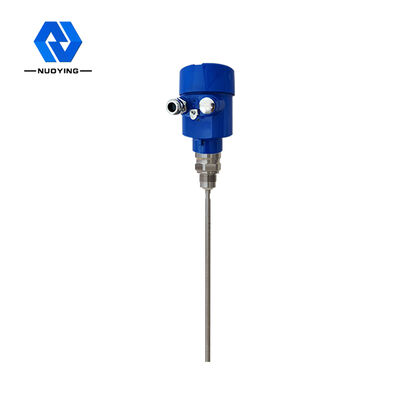

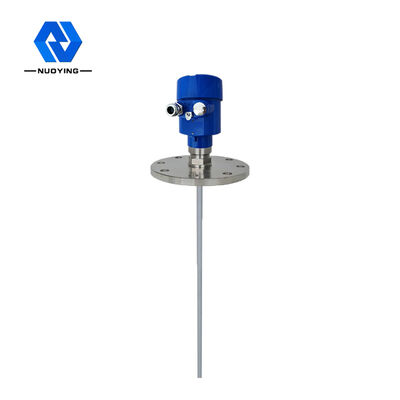

تولید کننده سنسور دمای بالا NYRD702 فرستنده سطح رادار موج هدایت شونده نوع میله برای مایعات با خروجی RS485

تولید کننده سنسور دمای بالا NYRD702 فرستنده سطح رادار موج هدایت شده نوع میله برای مایعات با خروجی RS485

اصول کار فرستنده سطح رادار موج هدایت شده نوع میله NYRD702

ورودی:
رادار موج هدایت شده یک ابزار اندازه گیری مبتنی بر اصل سفر زمان است. موج رادار با سرعت نور عمل می کند و زمان کار را می توان از طریق اجزای الکترونیکی به سیگنال سطح تبدیل کرد. پروب پالس های فرکانس بالا را ارسال می کند و در امتداد کابل یا پروب میله منتشر می شود. هنگامی که پالس ها به سطح ماده می رسند، منعکس شده و توسط گیرنده در ابزار دریافت می شوند و سیگنال فاصله به سیگنال سطح تبدیل می شود.

سیگنال پالس منعکس شده در امتداد کابل یا پروب میله به مدار الکترونیکی ابزار منتقل می شود. ریزپردازنده سیگنال را پردازش می کند و پژواک تولید شده توسط پالس مایکروویو روی سطح ماده را تشخیص می دهد. شناسایی صحیح سیگنال پژواک توسط نرم افزار پالس تکمیل می شود. فاصله D از سطح ماده متناسب با زمان سفر T پالس است: D=C×T/2 (که در آن C سرعت نور است). از آنجایی که فاصله E مخزن خالی مشخص است، سطح عبارت است از: L=E-D

خروجی:
با وارد کردن ارتفاع مخزن خالی E (= صفر)، ارتفاع مخزن پر F (= محدوده کامل) و برخی پارامترهای کاربردی، پارامترهای کاربردی به طور خودکار متر را با محیط اندازه گیری تطبیق می دهند که مربوط به خروجی 4-20mA است.

فرستنده سطح رادار موج هدایت شده نوع میله NYRD702 ویژگی های طراحی

◎ Cاندازه گیری تماسی با دقت بالا برای نتایج دقیق تر

◎ Nتحت تأثیر محیط های خارجی مانند دمای متوسط، چسبندگی و غیره قرار نمی گیرد.

◎ مناسب برای شرایط کاری و کاربردهای پیچیده مختلف، مانند دمای بالا، فشار بالا،رسانه هایثابت دی الکتریک پایین و غیره

◎ می توان در ظروف فلزی و غیرفلزی مختلف نصب کرد، بدون هیچ آسیبی به بدن انسان و محیط زیست.

فرستنده سطح رادار موج هدایت شده نوع میله NYRD702 زمینه های کاربرد

1. نیروگاه ها: مخازن ذخیره، پمپ های سیلو، دیگ های بخار، ذخیره خاکستر، مخازن نفت و غیره.

2. میدان نفتی: مخازن ذخیره نفت خام، مخازن ذخیره نفت تصفیه شده، مخازن ته نشینی، مخازن فاضلاب، مخازن گل حفاری و غیره.

3. شیمیایی: برج تقطیر نفت خام، سیلو مواد اولیه، سیلو میانی، مخزن واکنش، مخزن آمونیاک، مخزن ذخیره آسفالت و غیره.

4. متالورژی: سیلوهای مواد اولیه، سیلوهای مواد کمکی، مخازن بافر سلول الکترولیتی و غیره.

5. منابع آب: کانال ها، مخازن، آبیاری مزارع، نظارت بر سطح آب رودخانه، هشدار سیل ناگهانی، سیل شهری و غیره.

NYRD702 نوع میله فرستنده سطح رادار موج هدایت شده پارامترهای فنی

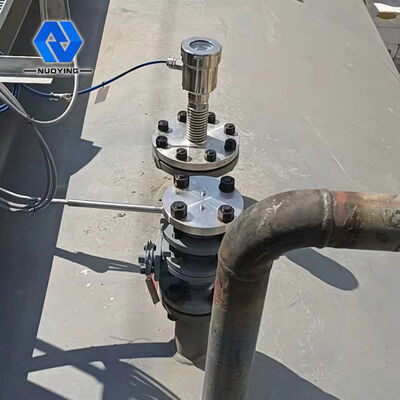

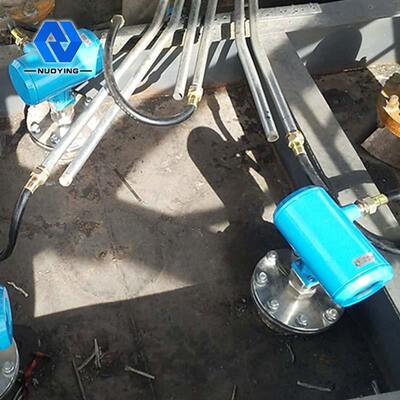

NYRD702 نوع میله فرستنده سطح رادار موج هدایت شده تصاویر مرتبط
