سنسور سطح رادار موج هدایت صنعتی با خروجی 4-20 میلی آمپر RS485 نوع کابل فرستنده سطح رادار

سنسور سطح رادار موج هدایت شده صنعتی با خروجی 4-20 میلی آمپر RS485، فرستنده سطح رادار از نوع کابل فولادی ضد زنگ

سنسور سطح رادار موج هدایت شده صنعتی اصل کار

پالس مایکروویو با فرکانس بالا که توسط رادار موج هدایت شده ارسال می شود، در امتداد جزء تشخیص (کابل فولادی یا میله فولادی) منتشر می شود. هنگام برخورد با محیط اندازه گیری شده، تغییر ناگهانی در ثابت دی الکتریک باعث بازتاب می شود و بخشی از انرژی پالس به عقب منعکس می شود. فاصله زمانی بین پالس ارسالی و پالس بازتابی متناسب با فاصله محیط اندازه گیری شده است.

ورودی:
رادار موج هدایت شده یک ابزار اندازه گیری بر اساس اصل سفر زمان است. موج رادار با سرعت نور عمل می کند و زمان کار را می توان از طریق اجزای الکترونیکی به سیگنال سطح تبدیل کرد. پروب پالس های فرکانس بالا را ارسال می کند و در امتداد پروب کابل یا میله منتشر می شود. هنگامی که پالس ها به سطح ماده می رسند، منعکس شده و توسط گیرنده در دستگاه دریافت می شوند و سیگنال فاصله به سیگنال سطح تبدیل می شود.

سیگنال پالس بازتابی در امتداد پروب کابل یا میله به مدار الکترونیکی دستگاه منتقل می شود. ریزپردازنده سیگنال را پردازش می کند و پژواک تولید شده توسط پالس مایکروویو روی سطح ماده را تشخیص می دهد. شناسایی صحیح سیگنال پژواک با نرم افزار پالس تکمیل می شود. فاصله D از سطح ماده متناسب با زمان سفر T پالس است: D=C×T/2 (که در آن C سرعت نور است). از آنجایی که فاصله E مخزن خالی مشخص است، سطح عبارت است از: L=E-D

خروجی:
با وارد کردن ارتفاع مخزن خالی E (= صفر)، ارتفاع مخزن پر F (= محدوده کامل) و برخی پارامترهای کاربردی، پارامترهای کاربردی به طور خودکار متر را با محیط اندازه گیری تطبیق می دهند که مربوط به خروجی 4-20 میلی آمپر است.

سنسور سطح رادار موج هدایت شده صنعتی ویژگی های طراحی

◎ Cاندازه گیری تماسی با دقت بالا برای نتایج دقیق تر

◎ Nتحت تأثیر محیط های خارجی مانند دمای محیط، چسبندگی و غیره قرار نمی گیرد.

◎ مناسب برای شرایط کاری و کاربردهای مختلف پیچیده، مانند دمای بالا، فشار بالا،محیط های با ثابت دی الکتریک پایین و غیره.

◎ می توان در انواع ظروف فلزی و غیرفلزی نصب کرد، بدون هیچ آسیبی به بدن انسان و محیط زیست.

سنسور سطح رادار موج هدایت شده صنعتی پارامترهای فنی

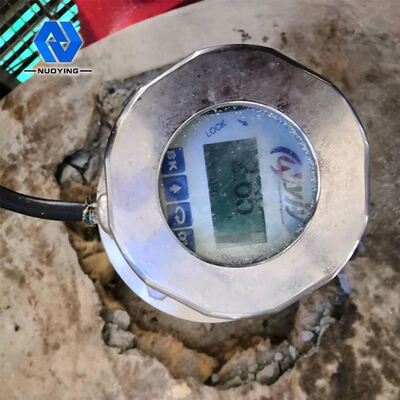

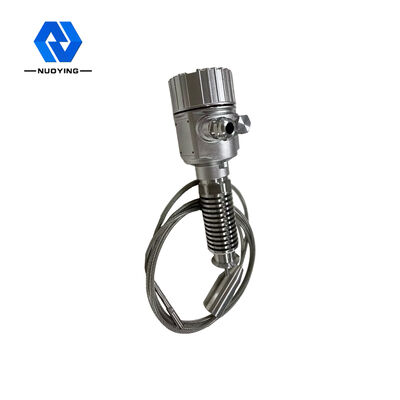

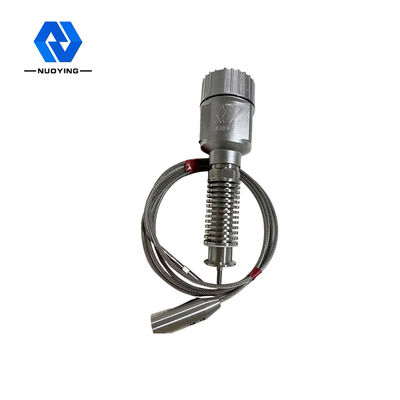

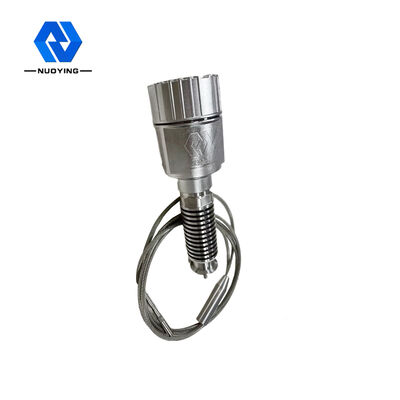

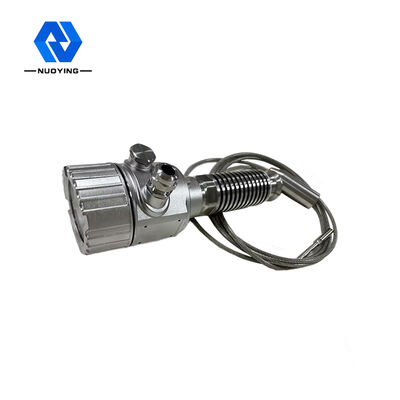

سنسور سطح رادار موج هدایت شده صنعتی تصاویر مرتبط
