| نام تجاری: | NUOYING |
| شماره مدل: | NYRD701 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $310~$375/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
سنسور سطح رادار موج هدایت شده صنعتی با 4-20mA RS485 خروجی کابل PTFE نوع فرستنده سطح رادار
سنسور سطح رادار موج هدایت شده صنعتیاصل کار
پالس مایکروویو با فرکانس بالا که توسط رادار امواج هدایت شده ارسال می شود در امتداد قطعات تشخیص (کابل فولادی یا میله فولادی) گسترش می یابد.تغییر ناگهانی در ثابت دی الکتریک باعث بازتاب می شود، و بخشی از انرژی پالس به عقب منعکس می شود. فواصل زمانی بین پالس منتقل شده و پالس منعکس شده متناسب با فاصله محیط اندازه گیری شده است.
ورودی:
رادار موج هدایت شده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است. موج رادار با سرعت نور کار می کند.و زمان کار را می توان از طریق اجزای الکترونیکی به یک سیگنال سطح تبدیل کرد. این کاوشگر پالس های فرکانس بالا را ارسال می کند و در امتداد کابل یا کاوشگر می رود. وقتی پالس ها با سطح مواد برخورد می کنند،آن ها توسط گیرنده در ابزار منعکس و دریافت می شوند.، و سیگنال فاصله به سیگنال سطح تبدیل می شود.
سیگنال پالس منعکس شده به مدار الکترونیکی ابزار در امتداد کابل یا سنجه میرسد.میکروپروسسر سیگنال را پردازش می کند و اکو تولید شده توسط پالس مایکروویو را بر روی سطح مواد تشخیص می دهد. شناسایی صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود. فاصله D از سطح مواد متناسب با زمان سفر T پالس است:D=C×T/2 (که در آن C سرعت نور است)از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح این است: L=E-D
محصول:
با وارد کردن ارتفاع مخزن خالی E ((= صفر) ، ارتفاع مخزن کامل F ((= دامنه کامل) و برخی از پارامترهای برنامه، پارامترهای برنامه به طور خودکار متر را به محیط اندازه گیری سازگار می کند.که مربوط به خروجی 4-20mA است.
سنسور سطح رادار موج هدایت شده صنعتی ویژگی های طراحی
◎ Cاندازه گیری ontact با دقت بالا برای نتایج دقیق تر
◎ Nاز محیط های خارجی مانند دمای متوسط، چسبندگی و غیره تحت تاثیر قرار می گیرد.
◎ مناسب برای شرایط کار و برنامه های کاربردی پیچیده مختلف، مانند دمای بالا، فشار بالا،رسانه هایثابت دی الکتریک پایین و غیره
◎ می تواند در ظروف فلزی و غیر فلزی مختلف نصب شود، بدون هیچ گونه آسیب به بدن انسان و محیط زیست.
سنسور سطح رادار موج هدایت شده صنعتی پارامترهای فنی
| مدل محصول | NYRD701 |
| کاربرد معمولی |
مایعات بسیار خوردنی |
| مواد آنتن | 304 |
| نوع آنتن | آنتن کابل نرم |
| محدوده اندازه گیری | 30 متر |
| دقت اندازه گیری | ±1mm |
| منبع برق | 24VDC (دو سیم، چهار سیم)) |
| دمای متوسط | -40~+130°C، -40~+250°C |
| اتصال فرآیند | رشته، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 4.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

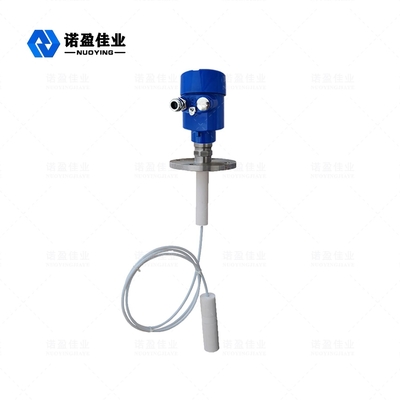

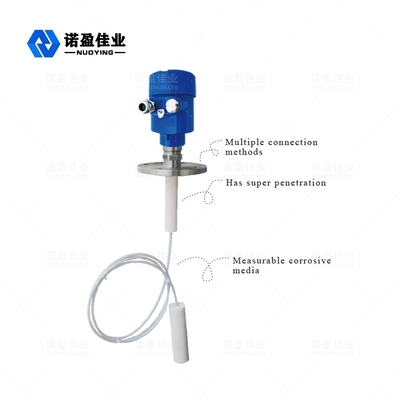

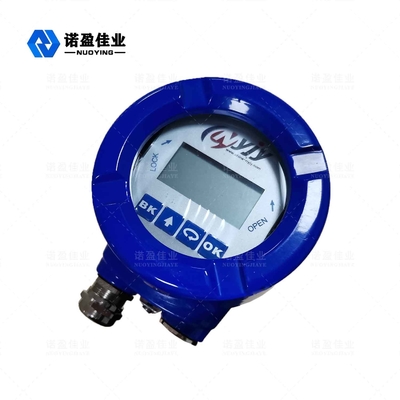

سنسور سطح رادار موج هدایت شده صنعتیعکس های مرتبط
