| نام تجاری: | NUOYING |
| شماره مدل: | NYRD701 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $229~$259/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
فروش مستقیم کارخانه NYRD701 1.8GHz دقت بالا موج هدایت شده رادار سطح متر فرستنده با 4-20mA خروجی
NYRD701 1.8GHzموج هدایت شدهفرستنده سطح راداراصل کار
پالس مایکروویو با فرکانس بالا که توسط رادار امواج راهنما منتشر می شود در امتداد مجموعه تشخیص (کابل فولادی یا میله فولادی) حرکت می کند.تغییرات ثابت دی الکتریک، باعث انعکاس می شود و بخشی از انرژی پالس به عقب انعکاس می یابد.فاصله زمانی بین پالس منتشر شده و پالس منعکس شده به طور مستقیم متناسب با فاصله محیط اندازه گیری شده است.
ورودی:
رادار موج هدایت شده یک ابزار اندازه گیری بر اساس اصل سفر در زمان است. موج رادار با سرعت نور کار می کند.و زمان کار را می توان از طریق اجزای الکترونیکی به یک سیگنال سطح تبدیل کرد. این کاوشگر پالس های فرکانس بالا را ارسال می کند و در امتداد کابل یا کاوشگر می رود. وقتی پالس ها با سطح مواد برخورد می کنند،آن ها توسط گیرنده در ابزار منعکس و دریافت می شوند.، و سیگنال فاصله به سیگنال سطح تبدیل می شود.
سیگنال پالس منعکس شده به مدار الکترونیکی ابزار در امتداد کابل یا سنجه میرسد.میکروپروسسر سیگنال را پردازش می کند و اکو تولید شده توسط پالس مایکروویو را بر روی سطح مواد تشخیص می دهد. شناسایی صحیح سیگنال بازگشت توسط نرم افزار پالس تکمیل می شود. فاصله D از سطح مواد متناسب با زمان سفر T پالس است:D=C×T/2 (که در آن C سرعت نور است)از آنجا که فاصله E از مخزن خالی شناخته شده است، سطح این است: L=E-D
محصول:
با وارد کردن ارتفاع مخزن خالی E ((= صفر) ، ارتفاع مخزن کامل F ((= دامنه کامل) و برخی از پارامترهای برنامه، پارامترهای برنامه به طور خودکار متر را به محیط اندازه گیری سازگار می کند.که مربوط به خروجی 4-20mA است.
NYRD701 1.8GHzموج هدایت شدهفرستنده سطح رادارویژگی های طراحی
فرستنده سطح رادار موج هدایت شده از تکنولوژی پردازش مایکروویو پیشرفته و تکنولوژی پردازش اکو اکتشافی منحصر به فرد استفاده می کند.اندازه گیری تماس دارای دقت بالا و اندازه گیری دقیق تر استدر عین حال، موج هدایت شده رادار ضد چسبندگی، تحت تاثیر دمای متوسط، چسبندگی و دیگر محیط های خارجی.
فرستنده سطح رادار موج هدایت شده سری 70X برای شرایط و کاربردهای کار پیچیده مختلفی مانند دمای بالا، فشار بالا و ثابت دی الکتریک کوچک مناسب است..
حالت کار پالس، قدرت انتشار کم، می تواند در انواع ظروف فلزی و غیر فلزی بدون آسیب به بدن انسان و محیط زیست نصب شود.
NYRD701 1.8GHzموج هدایت شدهزمینه های کاربرد فرستنده سطح رادار
1نیروگاه های برق: مخازن، پمپ های سیلو، لوله های بخار، ذخیره خاکستری، مخازن نفت و غیره
2میدان نفت: مخازن ذخیره سازی نفت خام، مخازن ذخیره سازی نفت تصفیه شده، مخازن رسوب، مخازن فاضلاب، مخازن گل حفاری و غیره.
3مواد شیمیایی: برج تقطیر نفت خام، سیلو مواد اولیه، سیلو متوسط، مخزن واکنش، مخزن آمونیاک، مخزن اسفالتی و غیره.
4متالورژی: سیلو مواد خام، سیلو مواد کمکی، مخازن بافر سلول الکترولیتی و غیره
5منابع آب: کانال ها، مخازن، آبیاری زمین های کشاورزی، نظارت بر سطح آب رودخانه ها، هشدار سیلاب ناگهانی، سیلاب شهری و غیره.
6مواد غذایی: کارخانه آبمیوه، کارخانه شیر، مخزن آبجو و غیره
7داروسازی: مخازن ذخیره سازی داروسازی چینی، جداکننده ها، مخازن تخمیر و غیره
8• تصفیه آب: مخازن، حوضچه های آب، مخازن تصفیه آب، مخازن رسوب آب، چاه های عمیق، شبکه های آب آشامیدنی و غیره
9کاغذ: برج ذخیره سازی، سیلو ذخیره سازی مواد شیمیایی و غیره
10سایر صنایع: معدن، حفاظت از محیط زیست، ساخت کشتی و صنایع دیگر
NYRD701 1.8GHzموج هدایت شدهفرستنده سطح رادارپارامترهای فنی
| مدل محصول | NYRD701 |
| کاربرد معمولی |
مایعات، پودرها، ذرات جامد |
| مواد آنتن | 304 |
| نوع آنتن | آنتن کابل نرم |
| محدوده اندازه گیری | 30 متر |
| دقت اندازه گیری | ±1mm |
| منبع برق | 24VDC (دو سیم، چهار سیم)) |
| دمای متوسط | -40~+130°C، -40~+250°C |
| اتصال فرآیند | رشته، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 4.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

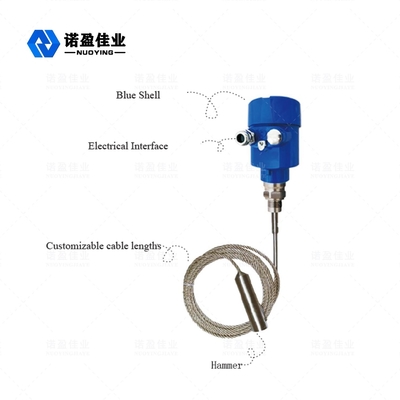

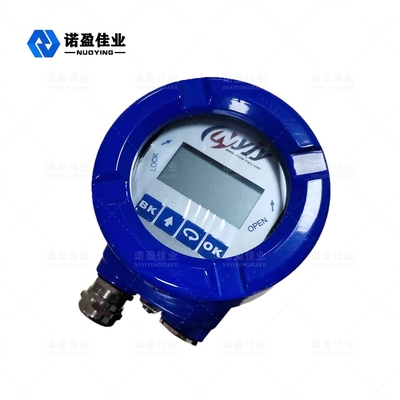

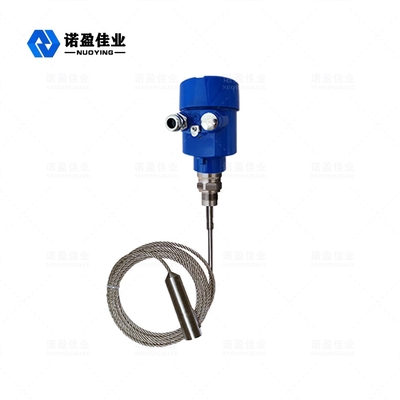

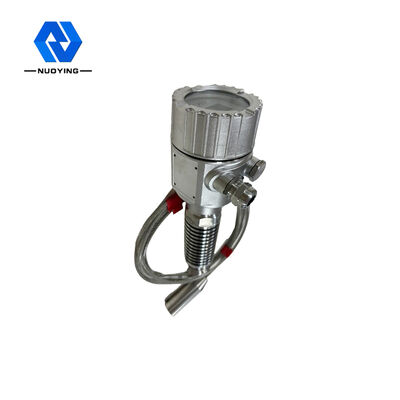

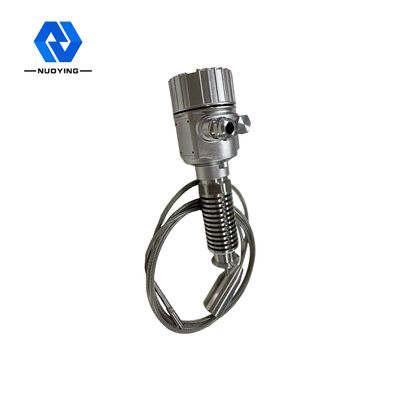

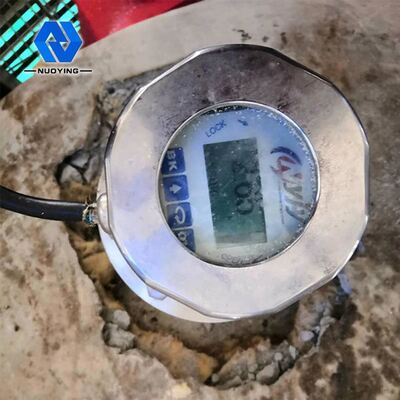

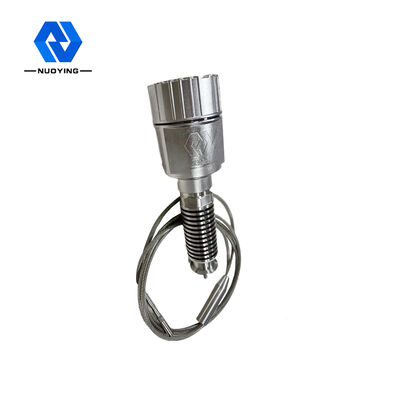

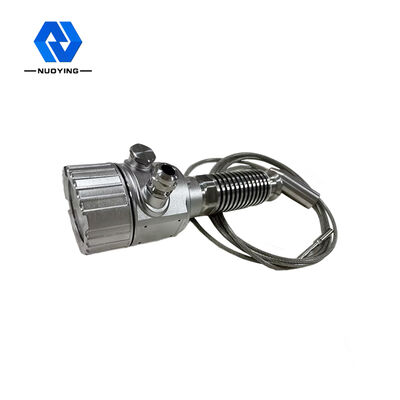

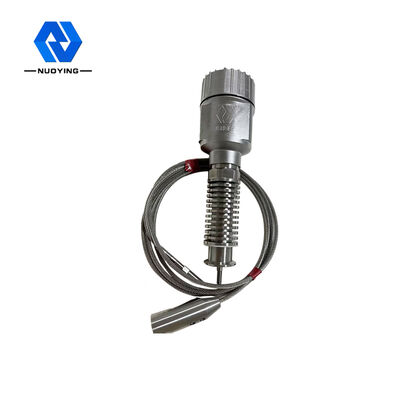

NYRD701 1.8GHzموج هدایت شده تصاویر مربوط به فرستنده رادار
