| نام تجاری: | NUOYING |
| شماره مدل: | NYRD-TJ |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $218~$700/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
نوع لنز 26GHz اندازه گیری سطح رادار سفارشی برای سناریوهای بهداشتی دقیق 40m مایعات سطح متر با قیمت پایین
NYRD-TJاندازه گیری سطح رادار 26GHzتوضیحات محصول
فرستنده سطح رادار NYRD-TJ یک ابزار اندازه گیری سطح رادار با فرکانس بالا 26GHz با حداکثر فاصله اندازه گیری 40 متر است.آنتن سطح رادار پالس میکروویو بسیار باریکی را منتشر می کند. پالس با سرعت نور از فضا عبور می کند و با سطح محیط مورد اندازه گیری روبرو می شود.بخشی از انرژی آن به عقب بازتاب داده می شود و توسط همان آنتن دریافت می شود.
فاصله زمانی بین پالس های ارسال شده و دریافت شده متناسب با فاصله از آنتن تا سطح محیط اندازه گیری شده است.به خاطر سرعت بسیار بالا پخش امواج الکترومغناطیسی، فاصله زمان بین پالس های ارسال شده و دریافت شده بسیار کوچک است (در سطح نانوسکن) و تعیین آن دشوار است.فرستنده های سطح رادار 26G HF از یک فناوری راه حل ارتباط خاص برای شناسایی دقیق فواصل زمانی بین پالس های ارسال شده و دریافت شده استفاده می کنند، که فاصله از آنتن به سطح محیط اندازه گیری شده را محاسبه می کند.
ویژگی های طراحی اندازه گیری سطح رادار NYRD-TJ 26GHz
1از مواد فوق العاده ای باثبات ساخته شده
2اندازه گيري بدون تماس رو به کار بگيريد
3سطح رسانه های مایع و جامد را اندازه گیری کنید.
4می تواند تمام رسانه ها را با ثابت دی الکتریک> 1 اندازه گیری کند.8.
5حداکثر محدوده اندازه گيري 40 متر است.
پارامترهای فنی اندازه گیری سطح رادار NYRD-TJ 26GHz
| مدل محصول | NYRD-TJ |
| کاربرد معمولی | آسان برای کریستالیزه شدن، تناسخ شبنم، سمی، خوردگی قوی، گرد و غبار قوی، درجه بهداشتی، و غیره |
| فرکانس | ۲۶ گیگاهرتز |
| دقت | ±3mm |
| محدوده | ۴۰ متری |
| مواد آنتن | 304L+PTFE، 316L+PTFE (اختیاری) |
| نوع آنتن | آنتن لنز |
| نمونه گیری اکو | 100 بار در ثانیه |
| دمای فرآیند | -40~+120°C، -40~+260°C |
| فشار فرآیند | -0.1 ~ 2.0MPa |
| اتصال فرآیند | فلنج، براکت (اختیاری) |
| رابط الکتریکی | M20×1. 5, 1⁄2 " NPT |
| خروجی سیگنال | 4...20mA/HART (دو/چهار) /RS485/Modbus... |
| منبع برق | 24VDC (دو خط، چهار خط) |
| درجه ضد انفجار | Exia II CT6، Exd II CT6 |
| کلاس حفاظت | IP67 |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

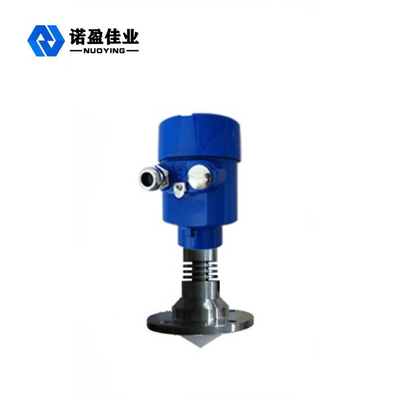

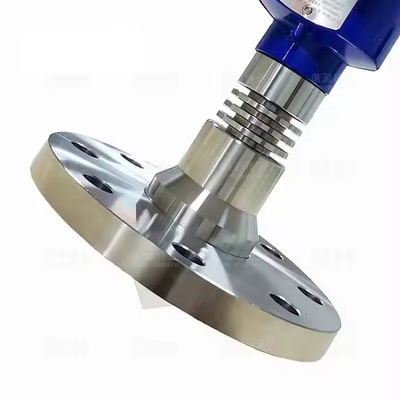

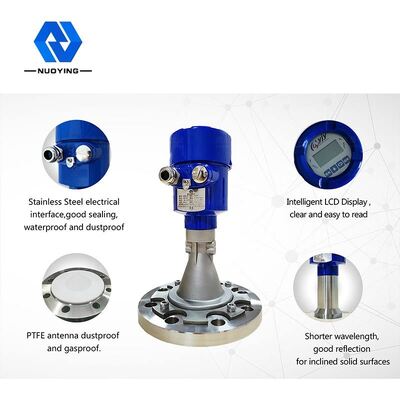

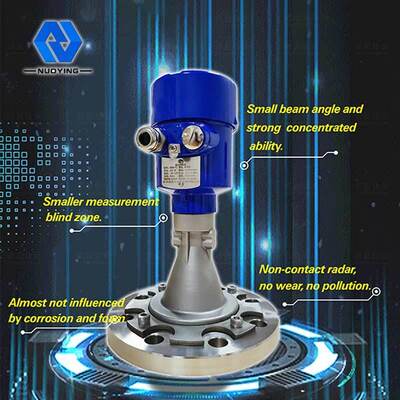

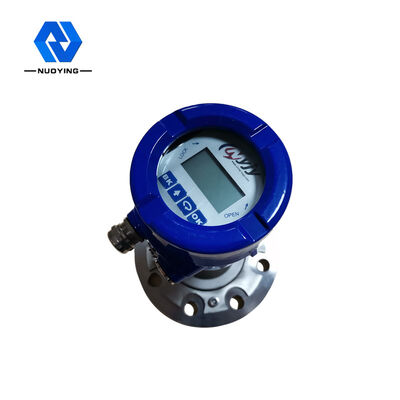

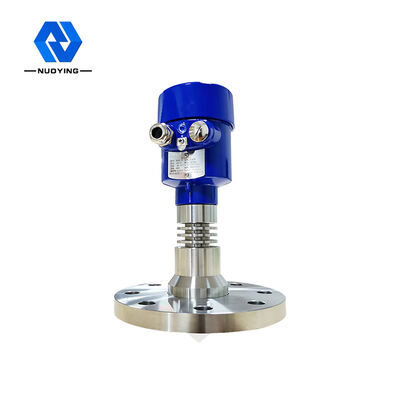

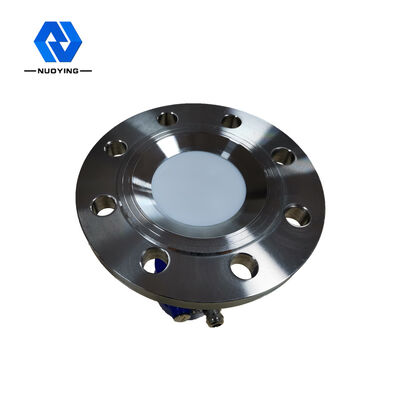

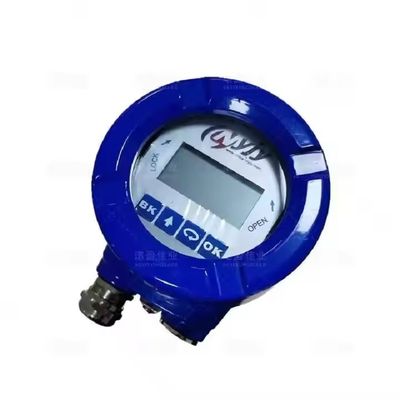

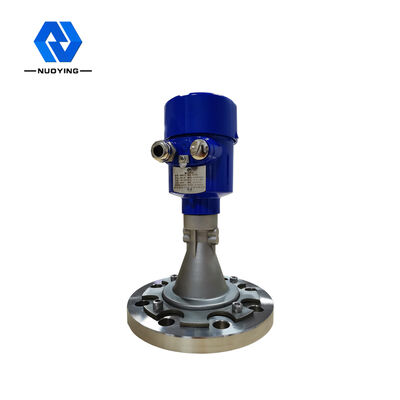

اندازه گیری سطح رادار 26GHz NYRD-TJ مرتبط عکس ها
