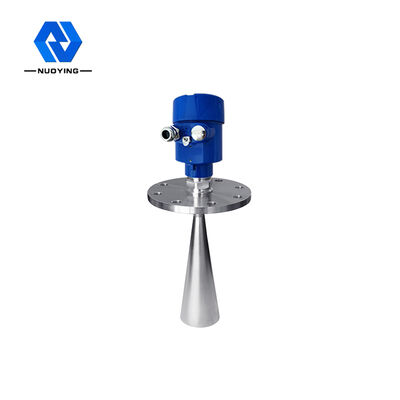

حسگر سطح رادار آب 4-20mA 316SS

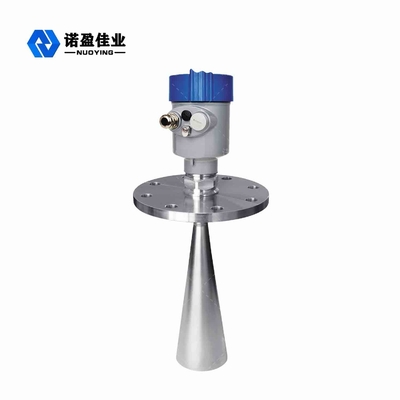

حسگر سطح رادار آب 4-20mA 316SS

نام تجاری:	NUOYING
شماره مدل:	NYRD806
مقدار تولیدی:	۱ درصد
قیمت:	$138~$800/pc
شرایط پرداخت:	T/T
توانایی عرضه:	1000 PCS در ماه

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

شیان، شانسی، چین

گواهی:

CE, ATEX, SIL

محدوده:

30 متر

دقت:

± 3 میلی متر

منبع تغذیه:

24VDC (2 سیم، 4 سیم)

سیگنال خروجی:

4 ... 20mA/HART/RS485/Modbus ...

دمای فرآیند:

-40 ~ + 250 ℃

کلاس حفاظت:

IP67

فشار روانی:

-0.1 ~ 4.0mpa

درجه ضد انفجار:

Exia II CT6

اتصال فرآیند:

براکت، فلنج (اختیاری)

نوع آنتن:

آنتن شاخ

جزئیات بسته بندی:

کارتن، 40cm×30cm×30cm

قابلیت ارائه:

1000 PCS در ماه

توضیح محصول

سنسور سطح رادار آب مقرون به صرفه 26 گیگاهرتز OEM ODM 4-20 میلی آمپر 316SS گیج سطح رادار فضای باز

اصل کار فرستنده سطح رادار 26 گیگاهرتز

آنتن موقعیت یاب رادار یک پالس مایکروویو باریک را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شود. پس از برخورد موج پالس به سطح رسانه اندازه گیری شده، بازتاب شده و دوباره توسط سیستم آنتن دریافت می شود. سیگنال به بخش مدار الکترونیکی منتقل شده و به طور خودکار به سیگنال سطح شیء تبدیل می شود (از آنجایی که پالس ها بسیار سریع حرکت می کنند، زمان لازم برای رسیدن موج الکترومغناطیسی به هدف و بازگشت به گیرنده تقریباً آنی است).

حسگر سطح رادار آب 4-20mA 316SS 0

مبنای اندازه گیری: سطح پایین رزوه یا سطح آب بندی فلنج.

توجه: هنگام استفاده از فرستنده سطح رادار، اطمینان حاصل کنید کهبالاترین سطح وارد ناحیه کور اندازه گیری (ناحیه D در شکل) نشود.

ویژگی های طراحی فرستنده سطح رادار 26 گیگاهرتز

زاویه پرتو کوچک و انرژی متمرکز
ناحیه کور اندازه گیری کوچکتر است و می توان برای اندازه گیری مخازن کوچک نتایج خوبی به دست آورد.
نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط متغیر
فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های جامد و با ثابت دی الکتریک پایین

فرستنده سطح رادار 26 گیگاهرتز زمینه های کاربرد

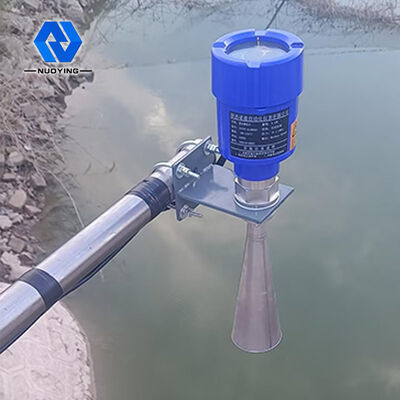

1. منابع آب: کانال ها، مخازن، آبیاری مزارع، نظارت بر سطح آب رودخانه، هشدار سیل ناگهانی، سیل شهری و غیره.

2. مواد غذایی: کارخانه آبمیوه، کارخانه شیر، مخزن ذخیره آبجو و غیره.

3. داروسازی: مخازن ذخیره داروسازی چینی، جداکننده ها، مخازن تخمیر و غیره.

4. تصفیه آب: مخازن، گنداب ها، مخازن تصفیه آب، مخازن رسوب گذاری، چاه های عمیق، شبکه های آب آشامیدنی و غیره.

5. کاغذ: برج ذخیره، سیلو مواد شیمیایی و غیره.

6. سایر: معادن سنگ، حفاظت از محیط زیست، کشتی سازی و سایر صنایع.

پارامترهای فنی فرستنده سطح رادار 26 گیگاهرتز

مدل محصول	NYRD806
کاربرد معمول	مایعات مقاوم در برابر دما، فشار و کمی خورنده
جنس آنتن	316L (اختیاری)
نوع آنتن	آنتن شیپوری
محدوده اندازه گیری	30 متر
دقت اندازه گیری	±3 میلی متر
منبع تغذیه	24 ولت DC (2 سیم، 4 سیم)
دمای رسانه	-40 تا 250 درجه سانتیگراد
اتصال فرآیند	براکت، فلنج (اختیاری)
فشار فرآیند	-0.1 تا 4.0 مگاپاسکال
کلاس حفاظت	IP67
درجه ضد انفجار	Exia II CT6
خروجی سیگنال	4...20mA/HART/RS485/Modbus...
رابط الکتریکی	M20*1.5، ½ اینچ NPT

توجه: محصولات را می توان بر اساس الزامات خاص کاربران سفارشی کرد.

مرتبط با فرستنده سطح رادار 26 گیگاهرتز تصاویر

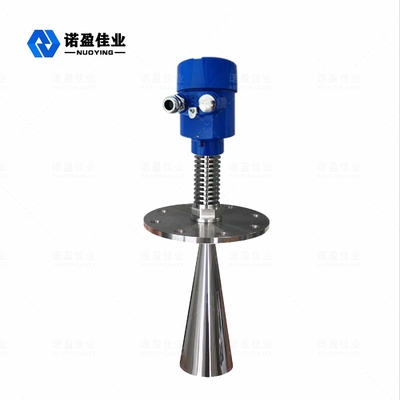

حسگر سطح رادار آب 4-20mA 316SS 1

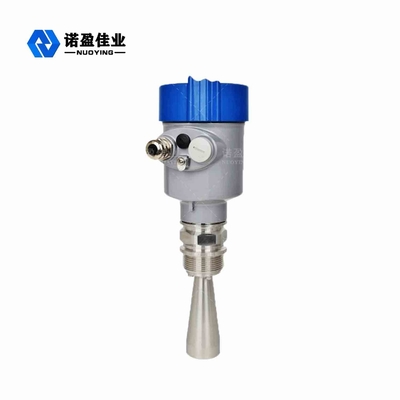

حسگر سطح رادار آب 4-20mA 316SS 2

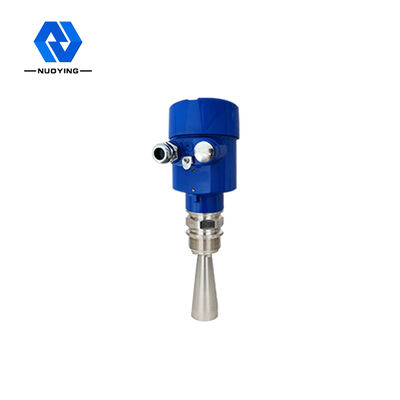

حسگر سطح رادار آب 4-20mA 316SS 3
