NYRD806 26GHz رادار سطح کارخانه فرستنده بدون تماس رادار سطح اندازه گیری برای مایعات کمی خوردگی

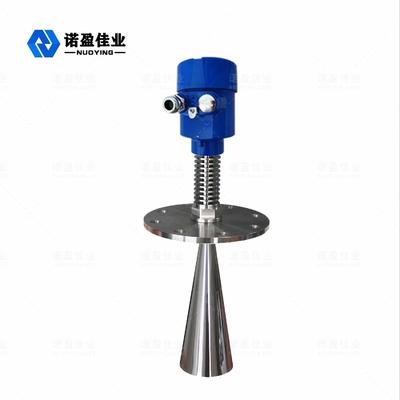

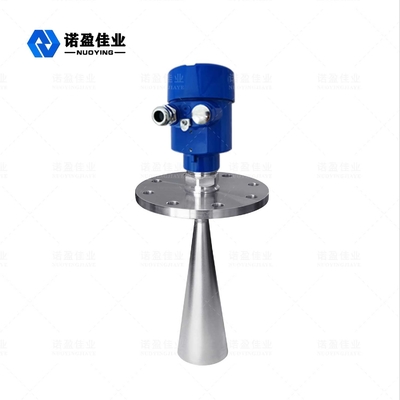

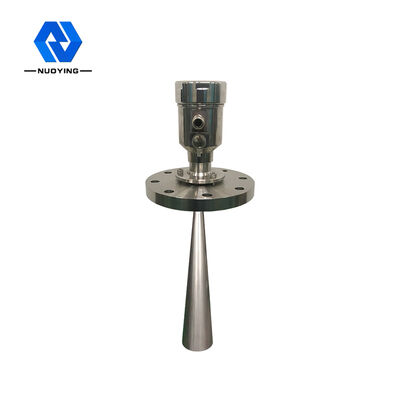

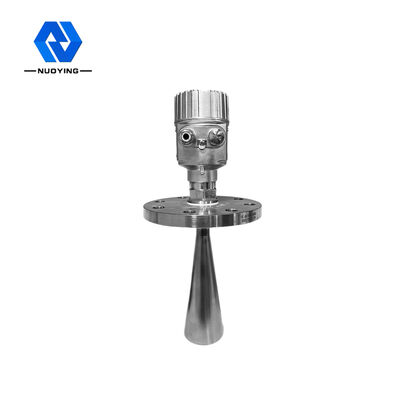

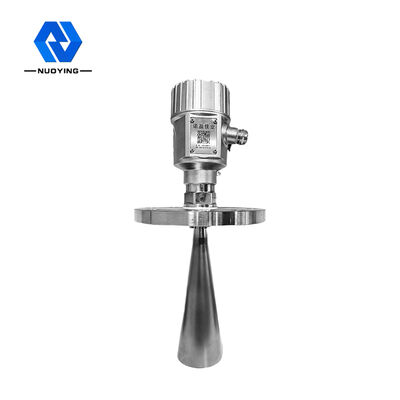

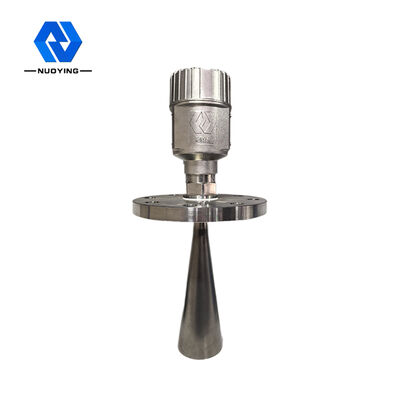

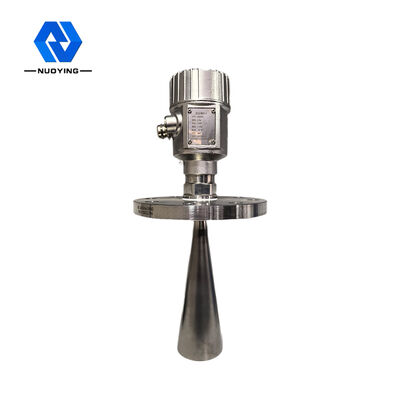

فرستنده سطح رادار NYRD806 26 گیگاهرتز، گیج سطح رادار از نوع شیپوری بدون تماس برای مایعات کمی خورنده

NYRD806توضیحات محصول فرستنده سطح رادار 26 گیگاهرتز

فرستنده سطح رادار NYRD806 یک ابزار اندازه‌گیری سطح رادار با فرکانس بالا 26 گیگاهرتز با حداکثر فاصله اندازه‌گیری 30 متر است. آنتن بیشتر بهینه شده است و ریزپردازنده جدید و سریع می‌تواند تجزیه و تحلیل و پردازش سیگنال با سرعت بالاتری انجام دهد، بنابراین این ابزار می‌تواند برای برخی شرایط اندازه‌گیری پیچیده مورد استفاده قرار گیرد.

NYRD806اصل کار فرستنده سطح رادار 26 گیگاهرتز

آنتن موقعیت‌یاب رادار یک پالس مایکروویو باریک را منتشر می‌کند که از طریق آنتن به سمت پایین منتقل می‌شود. پس از برخورد موج پالس با سطح ماده اندازه‌گیری شده، بازتاب شده و دوباره توسط سیستم آنتن دریافت می‌شود. سیگنال به بخش مدار الکترونیکی منتقل شده و به طور خودکار به سیگنال سطح ماده تبدیل می‌شود (از آنجایی که پالس‌ها بسیار سریع حرکت می‌کنند، زمان لازم برای رسیدن موج الکترومغناطیسی به هدف و بازگشت به گیرنده تقریباً آنی است).

مبنای اندازه‌گیری: سطح پایین رزوه یا سطح آب‌بندی فلنج.

توجه: هنگام استفاده از فرستنده سطح رادار، اطمینان حاصل کنید کهحداکثر سطح وارد ناحیه کور اندازه‌گیری (ناحیه D در شکل) نشود.

ویژگی‌های طراحی فرستنده سطح رادار NYRD806 26 گیگاهرتز

• اندازه آنتن کوچک، نصب آسان؛ رادار بدون تماس، بدون سایش، بدون آلودگی

• به سختی تحت تأثیر خوردگی و کف قرار می‌گیرد؛ تحت تأثیر چگالی ماده، تغییرات دما و فشار قرار نمی‌گیرد

• محیط گرد و غبار شدید تأثیر کمی بر عملکرد سنج سطح فرکانس بالا دارد

• طول موج کوتاه‌تر، بازتاب بهتر برای سطوح شیب‌دار جامد

• زاویه پرتو کوچک و انرژی متمرکز

• ناحیه کور اندازه‌گیری کوچکتر است و می‌توان برای اندازه‌گیری مخازن کوچک نتایج خوبی به دست آورد

• نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط متغیر

• فرکانس بالا، بهترین انتخاب برای اندازه‌گیری مواد جامد و مواد با ثابت دی‌الکتریک پایین




فرستنده سطح رادار NYRD806 26 گیگاهرتز زمینه‌های کاربرد

1. نیروگاه‌ها: مخازن ذخیره، پمپ‌های سیلو، دیگ‌های بخار، انبار خاکستر، مخازن نفت و غیره.

2. میدان نفتی: مخازن ذخیره نفت خام، مخازن ذخیره نفت تصفیه شده، مخازن ته‌نشینی، مخازن فاضلاب، مخازن گل حفاری و غیره.

3. شیمیایی: برج تقطیر نفت خام، سیلو مواد اولیه، سیلو میانی، مخزن واکنش، مخزن آمونیاک، مخزن ذخیره آسفالت و غیره.

4. متالورژی: سیلوهای مواد اولیه، سیلوهای مواد کمکی، مخازن بافر سلول الکترولیتی و غیره.

5. منابع آب: کانال‌ها، مخازن ذخیره، آبیاری مزارع، پایش سطح آب رودخانه، هشدار سیل ناگهانی، سیل شهری و غیره.

6. مواد غذایی: کارخانه آبمیوه‌گیری، کارخانه شیر، مخزن ذخیره آبجو و غیره.

7. داروسازی: مخازن ذخیره داروی چینی، جداکننده‌ها، مخازن تخمیر و غیره.

8. تصفیه آب: مخازن ذخیره، گودال‌های فاضلاب، مخازن تصفیه آب، مخازن ته‌نشینی، چاه‌های عمیق، شبکه‌های آب آشامیدنی و غیره.

9. کاغذ: برج ذخیره، سیلو مواد شیمیایی و غیره.

10. سایر: معادن سنگ، حفاظت محیط زیست، کشتی‌سازی و سایر صنایع.

پارامترهای فنی فرستنده سطح رادار NYRD806 26 گیگاهرتز
