| نام تجاری: | NUOYING |
| شماره مدل: | NYRD-SL |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $128~$860/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |

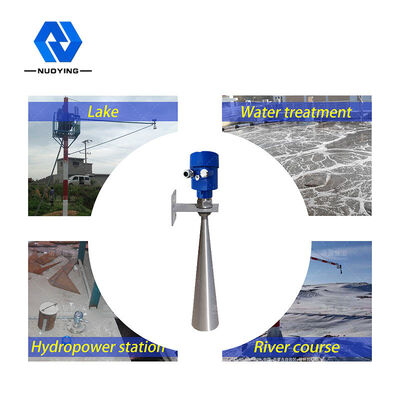

فرستنده سطح رادار کارخانه 4-20mA سنسور سطح مایع فولاد ضد زنگ 26GHz با خروجی 4-20mA
فرستنده سطح رادار 26GHzاصل کار
آنتن موقعیت شیء رادار یک پالس باریک مایکروویو را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شود.آن را به عقب منعکس شده و توسط سیستم آنتن دوباره دریافت می شودسیگنال به قسمت مدار الکترونیک منتقل می شود و به طور خودکار به سیگنال سطح شی تبدیل می شود.زمانی که طول می کشد تا یک موج الکترومغناطیسی به هدف خود برسد و به گیرنده بازگردد تقریبا فوری است).
نقطه اندازه گیری: سطح پایین رشته یا سطح مهر و موم فلنج.
توجه: هنگام استفاده از فرستنده سطح رادار، اطمینان حاصل کنید که بالاترین سطح وارد ناحیه کور اندازه گیری نمی شود (منطقه D در شکل).

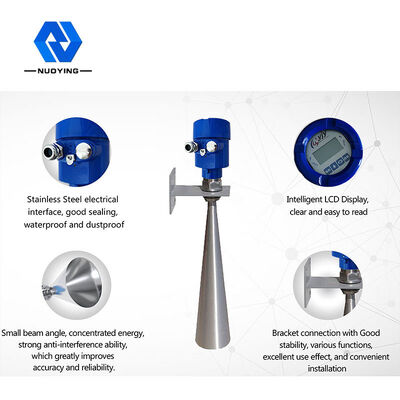

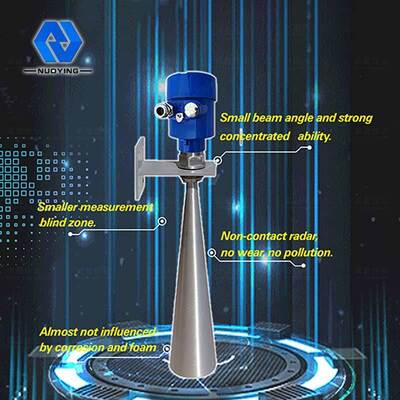

ویژگی های طراحی فرستنده سطح رادار 26GHz
فرستنده سطح رادار 26GHzپارامترهای فنی
| مدل محصول | NYRD-SL |
| کاربرد معمولی | تخلیه آب، مخازن، رودخانه ها، دریاچه ها، کم عمق و غیره |
| مواد آنتن | PTFE، 304، 316، PP، PFA |
| نوع آنتن | آنتن گوشه |
| محدوده اندازه گیری | 30 متر، 80 متر (اختیاری) |
| دقت اندازه گیری | ±3mm |
| منبع برق | 24VDC (2 سیم، 4 سیم) |
| دمای متوسط | -40 تا +80 درجه سانتیگراد |
| اتصال فرآیند | رشته، فلنج (اختیاری) |
| فشار فرآیند | -0.1 ~ 2.0MPa |
| کلاس حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 (اختیاری) |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
| رابط الکتریکی | M20*1.5، 1⁄2 ′′NPT |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

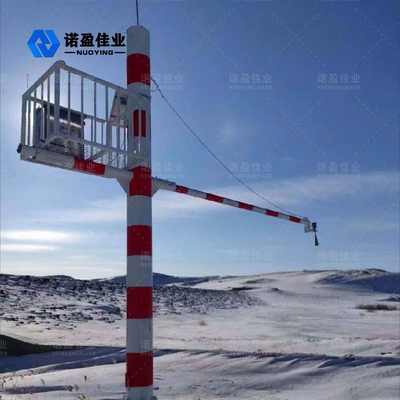

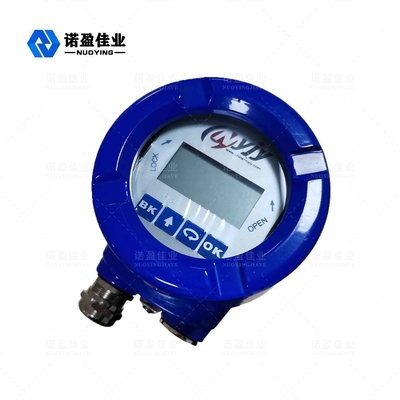

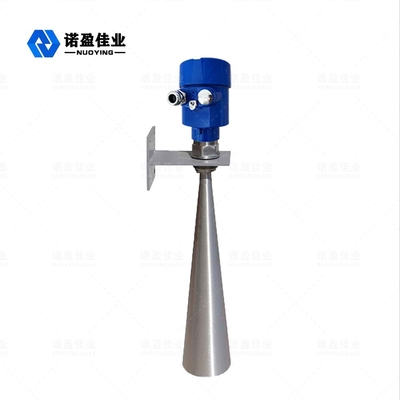

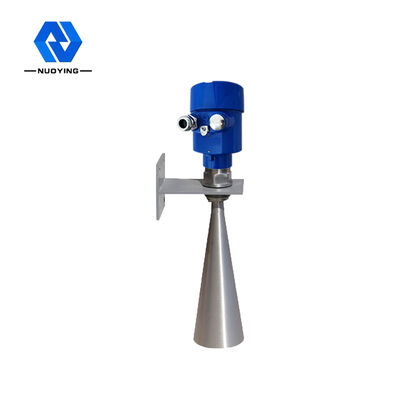

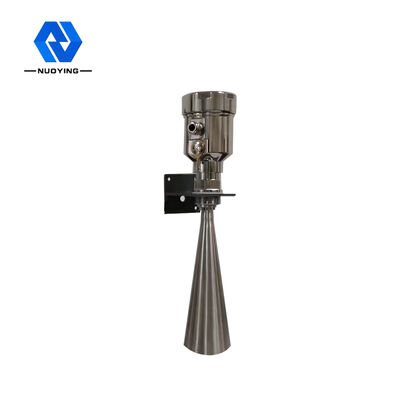

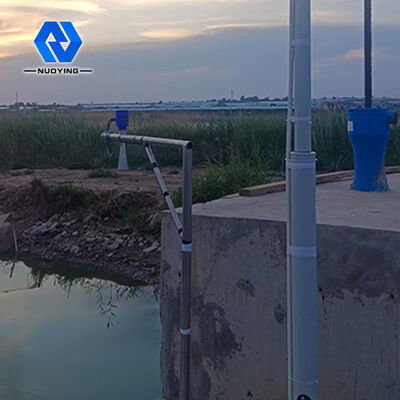

26GHz رادار سطح فرستنده مرتبط عکس ها
