| نام تجاری: | NUOYING |
| شماره مدل: | NYRD809 |
| مقدار تولیدی: | ۱ درصد |
| قیمت: | $150~$280/pc |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | 1000 PCS در ماه |
26G RS485 رادار هوشمند دیجیتال فاصله طولانی سطح متر 35m سطح فرستنده برای پودر جامد با CE و قیمت پایین
NYRD809 26GHz رادار سطح فرستندهتوضیحات محصول
فرستنده سطح رادار NYRD809 یک ابزار اندازه گیری سطح رادار 26GHz با فرکانس بالا با حداکثر فاصله اندازه گیری 35 متر است. آنتن بیشتر بهینه شده است،و میکروپروسسر سریع جدید می تواند تجزیه و تحلیل و پردازش سیگنال با سرعت بالاتر را انجام دهد، به طوری که این ابزار می تواند برای برخی از شرایط سنجش پیچیده استفاده شود.
NYRD809فرستنده سطح رادار 26GHzاصل کار
آنتن سطح رادار پالس های باریک مایکروویو را منتشر می کند که از طریق آنتن به سمت پایین منتقل می شوند.آن را به عقب منعکس شده و توسط سیستم آنتن دوباره دریافت می شود، و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به یک سیگنال سطح تبدیل می شود (زیرا سرعت گسترش پالس بسیار سریع است،موج الکترومغناطیسی به هدف می رسد و به گیرنده بازتاب می یابد. زمان لازم برای رفتن و برگشت تقریبا فوری است).

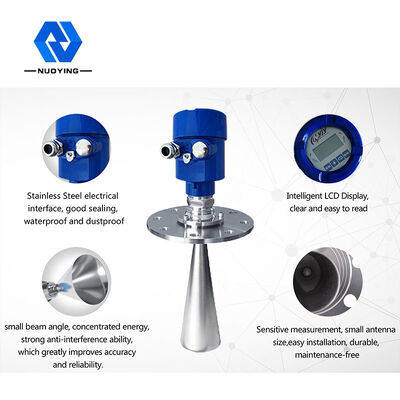

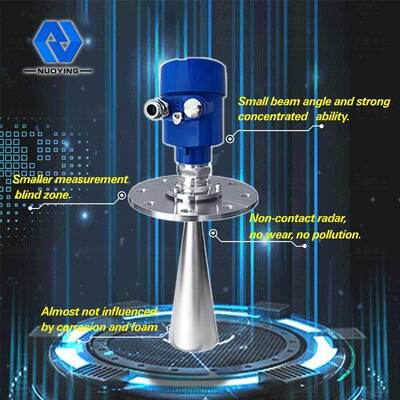

NYRD809 ویژگی های طراحی فرستنده سطح رادار 26GHz
1اندازه آنتن کوچک است، نصب آسان؛ رادار بدون تماس، بدون فرسایش، بدون آلودگی
2به سختی تحت تاثیر خوردگی و فوم قرار می گیرد؛ تحت تاثیر تغییرات تراکم متوسط، دمای و فشار قرار نمی گیرد.
3محیط گرد و غبار شدید تاثیر کمی بر عملکرد اندازه گیری سطح فرکانس بالا دارد.
4طول موج کوتاه تر، بازتاب بهتر برای سطوح محکم شیب دار.
5. زاويه پرتو کوچيک و انرژي متمرکز
6منطقه کور اندازه گیری کوچکتر است و نتایج خوبی برای اندازه گیری مخزن کوچک حاصل می شود.
7نسبت سیگنال به نویز بالا برای عملکرد بهتر حتی در شرایط نوسان پذیر.
8فرکانس بالا، بهترین انتخاب برای اندازه گیری رسانه های جامد و ثابت دی الکتریک پایین است.

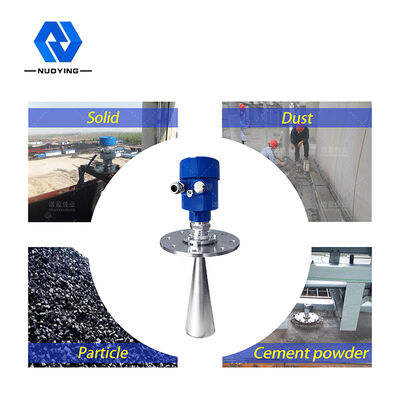

NYRD809 26GHz رادار سطح فرستنده زمینه های کاربرد
1نیروگاه های برق: مخازن آب، قوری های بخار و غیره
2میدان نفت: جداکننده های سه فاز، مخازن رسوب، مخازن فاضلاب، مخازن گل حفاری و غیره
3مواد شیمیایی: سیلو مواد اولیه، مخزن آمونیاک، مخزن آسفالت و غیره
4متالورژی: سیلو مواد خام، سیلو مواد کمکی و غیره
5مواد غذایی: مخزن شکر خام و غیره
6داروسازی: مخازن ذخیره سازی داروسازی چینی، جداکننده ها، مخازن تخمیر و غیره
7کاغذ: سیلو مواد خام، برج ذخیره سازی، طبل خشک کردن، سیلو ذخیره سازی مواد شیمیایی و غیره.
8سایر صنایع: معدن، معدن زغال سنگ، حفاظت از محیط زیست و صنایع دیگر
NYRD809 26GHz رادار سطح فرستندهپارامترهای فنی
| کاربرد معمولی | مواد جامد، ذرات و گرد و غبار قوی |
| مواد آنتن | PTFE، 316L (اختیاری) |
| محدوده اندازه گیری | ۳۵ متری |
| دقت اندازه گیری | ±3mm |
| منبع برق | 24VDC (2 سیم، 4 سیم) |
| دمای متوسط | -40 تا +250 درجه سانتیگراد |
| اتصال فرآیند | رشته، فلنج (اختیاری) |
| فشار فرآیند | -0.1 تا 4.0MPa |
| سطح حفاظت | IP67 |
| درجه ضد انفجار | Exia II CT6 |
| خروجی سیگنال | 4...20mA/HART/RS485/Modbus... |
توجه: محصولات می توانند بر اساس نیازهای خاص کاربران سفارشی شوند.

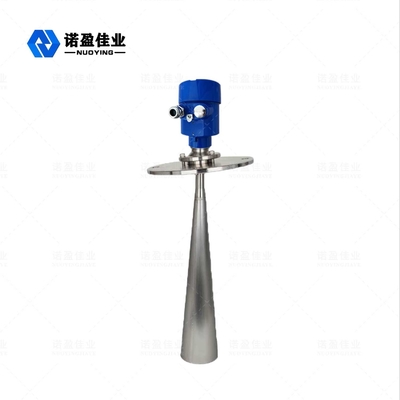

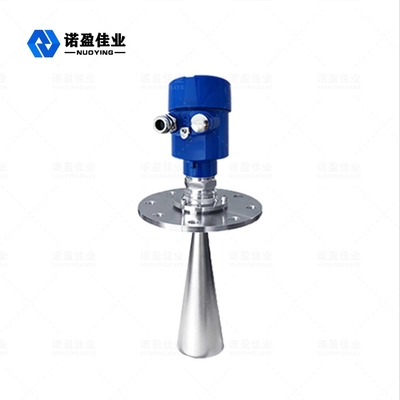

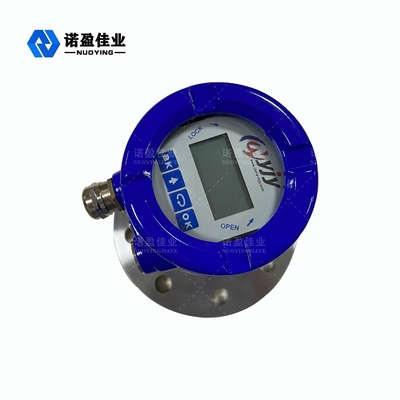

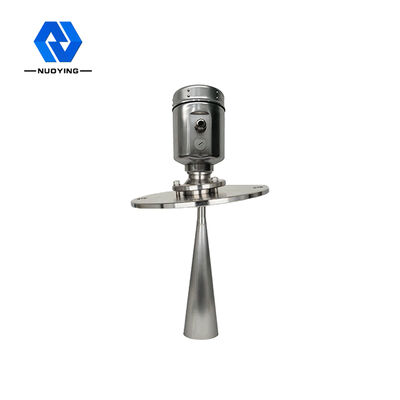

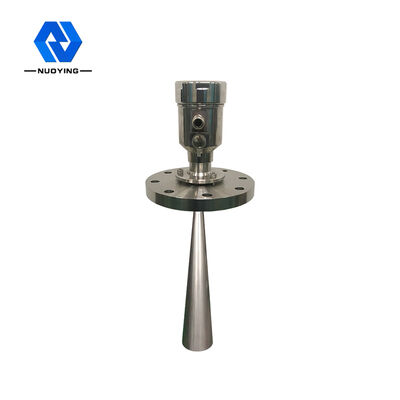

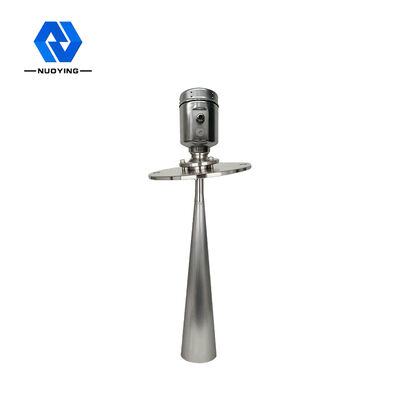

NYRD809 26GHz رادار سطح فرستنده عکس ها
