جزئیات محصول:
|
| مدل های محصول: | NYUHZ | کاربرد معمولی: | اندازه گیری سطح مایع |
|---|---|---|---|
| صفحه فشار فرآیند: | -0.1~+16MPa | منبع تغذیه: | 24VAC,1A |
| دقت دما: | -50+350 ℃ | دقت اندازه گیری: | ± 3 میلی متر، ± 5 میلی متر، ± 10 میلی متر، ± 20 میلی متر (اختیاری) |
| چگالی متوسط: | ≧0.425 گرم بر سانتی متر مکعب | محدوده اندازه گیری: | 0 تا 6 متر |

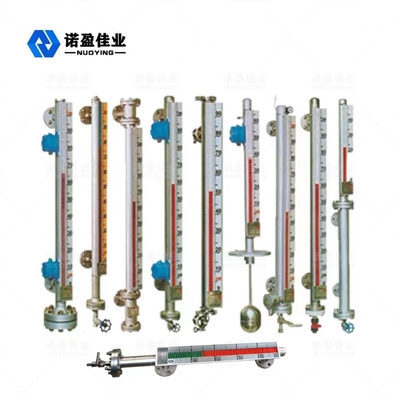

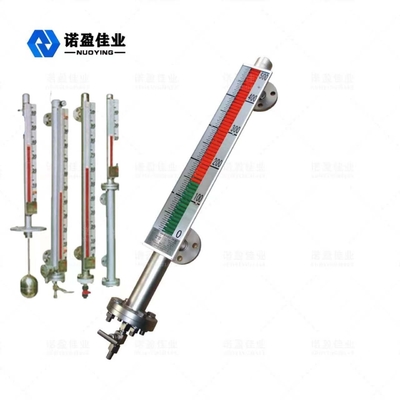

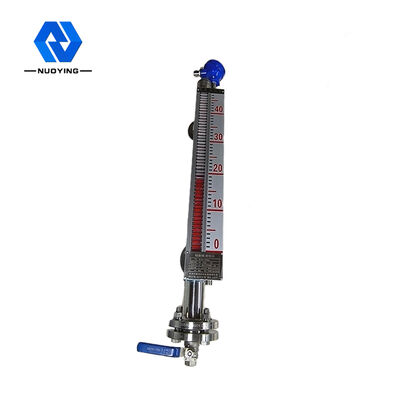

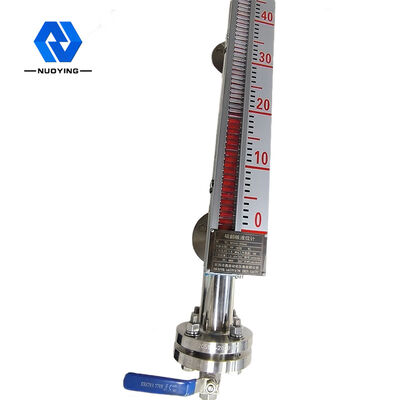

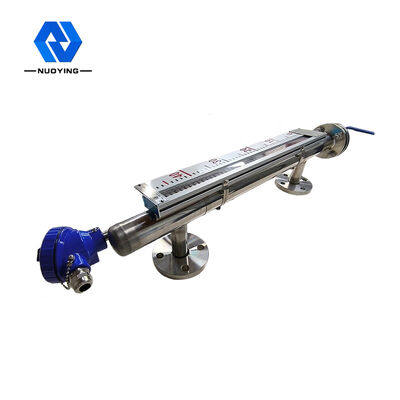

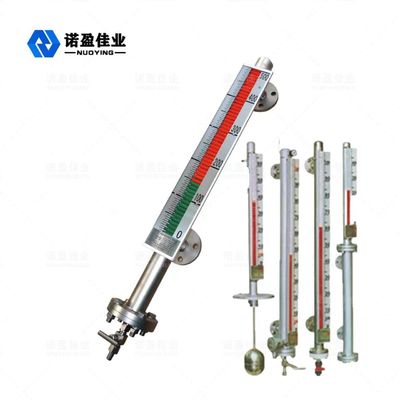

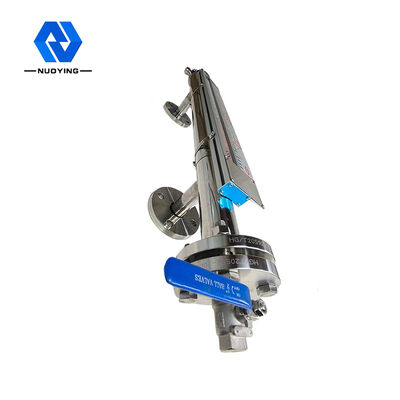

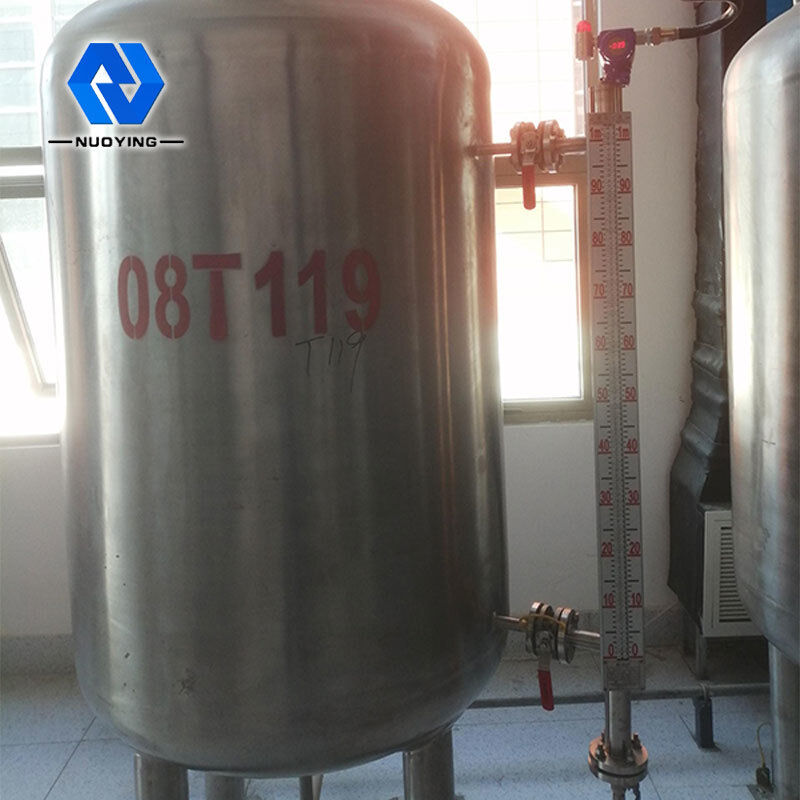

متر سطح فلپ مغناطیسی ضد نشت NYUHZ با آب بندی بالا
فلپ مغناطیسی NYUHZسطح سنجاصل کار
سطح فلپ مغناطیسی را می توان برای تشخیص سطح متوسط انواع برج ها، مخازن، مخازن، مخازن کروی، بویلرها و سایر تجهیزات استفاده کرد.متر سطح فلپ مغناطیسی می تواند بسیار آب بندی شده، ضد نشتی و مناسب برای مواقع مقاوم در برابر دما، فشار بالا و خوردگی باشد.
سطح سنج مغناطیسی دارای یک حفره (به نام لوله اندازه گیری یا لوله اصلی) برای نگه داشتن توپ شناور است و این حفره از طریق فلنج یا سایر روش های اتصال مناسب، یک رابط با ظرف تشکیل می دهد.طبق اصل کانکتور، با تغییر سطح مایع در ظرف، سطح مایع در حفره با سطح مایع در ظرف برابر است، بنابراین توپ شناور در حفره را به سمت بالا هدایت می کند و پایین، و با بالا و پایین رفتن سطح مایع در ظرف بالا و پایین می رود.در این زمان، ما نمی توانیم سطح مایع را ببینیم، بنابراین یک صفحه نمایش ستون مغناطیسی در خارج از محفظه نصب شده است.

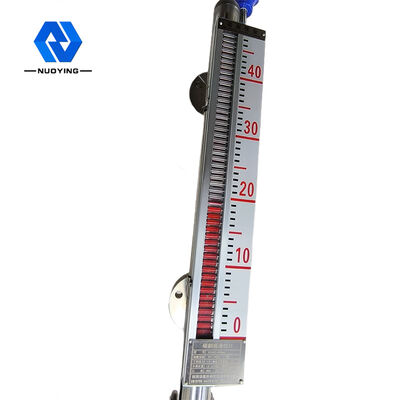

یک فولاد مغناطیسی دائمی در محل اتصال مایع غوطه ور و قسمت شناور شناور نصب می شود.هنگامی که سطح مایع در ظرف اندازه گیری شده بالا و پایین می رود، شناور مغناطیسی در لوله بدنه سطح سنج نیز بالا و پایین می رود.فولاد مغناطیسی دائمی در شناور از طریق کوپلینگ مغناطیسی به نشانگر ستون مغناطیسی منتقل می شود و ستون قرمز و سفید را تا 180 درجه می چرخاند.هنگامی که سطح مایع بالا می رود، ستون از سفید به قرمز تبدیل می شود و هنگامی که سطح مایع کاهش می یابد، ستون از قرمز به سفید تبدیل می شود، محل اتصال سفید قرمز نشانگر ارتفاع واقعی سطح مایع در داخل ظرف است، به طوری که برای دستیابی به نشانه واضح سطح مایع.
| برنامه های کاربردی نمونه | اندازه گیری سطح مایع |
| نمونه محصول | NYUHZ |
| نوع نصب | جانبی نصب شده، نصب شده در بالا |
| جنس بدنه اصلی | 304,316 |
| محدوده اندازه گیری | 0 تا 6 متر |
|
دقت اندازه گیری |
± 3 میلی متر، ± 5 میلی متر، ± 10 میلی متر، ± 20 میلی متر (اختیاری) |
| چگالی متوسط | ≧0.425 گرم در سانتی متر3 |
| تفاوت چگالی | ≧0.1 گرم در سانتی متر3 |
| ویسکوزیته متوسط | ≦0.4Pa.S |
| کنترل خروجی | 220VAC,1A |
| خروجی انتقال | 4 ... 20mA (منبع تغذیه 24VDC) |
| دمای فرآیند | -50 ~ + 350 ℃ |
| فشار فرآیند | -0.1~+16MPa |
| اتصال فرآیند | فلنج (اختیاری) |
| وضوح | ± 1 میلی متر |
|
درجه حفاظت |
IP65، IP67، IP68 (اختیاری) |
|
درجه ضد انفجار |
Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید)
|
توجه: محصولات را می توان با توجه به نیازهای خاص کاربران سفارشی و طراحی کرد!
فلپ مغناطیسی NYUHZسطح سنجویژگی های طراحی
◎ ساختار ساده، جامد و قابل اعتماد، عملکرد پایدار.
◎ مقیاس نمایش داده شده در سایت واضح و قابل خواندن است.
◎ می تواند سطح مایع مایع خورنده، قابل اشتعال، سمی، دمای بالا و همزن را اندازه گیری و نشان دهد.
◎ چندین فرم نصب و فرم های اتصال را می توان انتخاب کرد.
◎ محدوده فشار طراحی از خلاء کامل تا 10MPa است.
◎ محدوده دمای طراحی - 160 ~ 450 ℃.
◎ طراحی حرفه ای را می توان برای فشار و دمای خاص انجام داد.
