جزئیات محصول:
|
| ولتاژ منبع تغذیه: | DC24V | دمای محیط: | -40 تا 60 درجه سانتیگراد |
|---|---|---|---|
| پریز: | M20*1.5 (رشته داخلی) | خطا: | ± 10 میلی متر |
| امپدانس بار: | 550Ω (زمانی که منبع تغذیه 24 ولت DC است) | سیگنال خروجی: | 4-20 میلی آمپر |
| برجسته: | گیج سطح شناور مغناطیسی DC24V,گیج سطح شناور مغناطیسی خروجی دیجیتال,نشانگر سطح آب مغناطیسی |
||

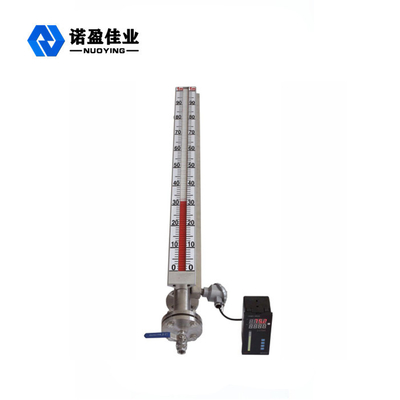

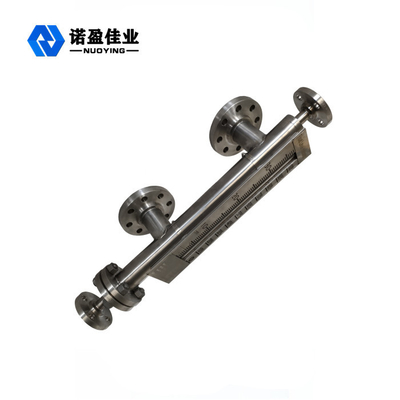

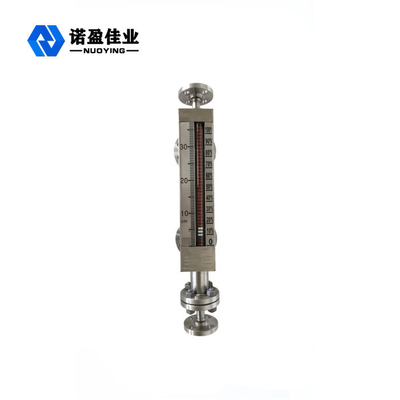

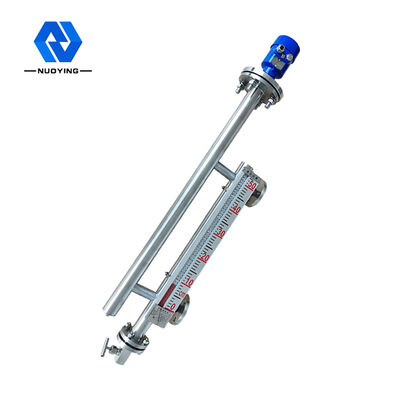

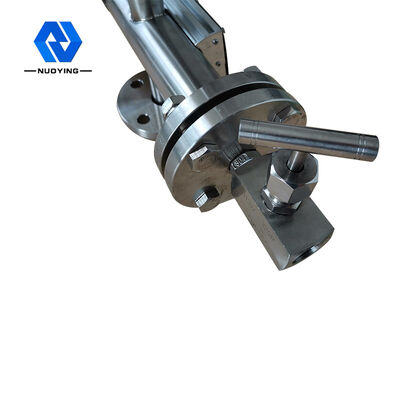

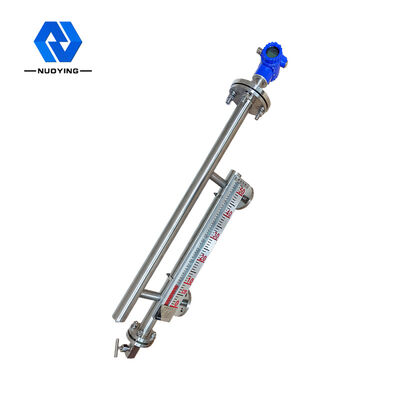

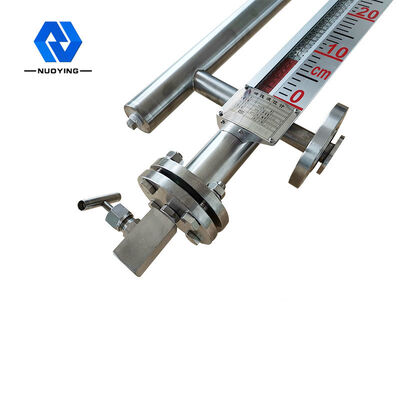

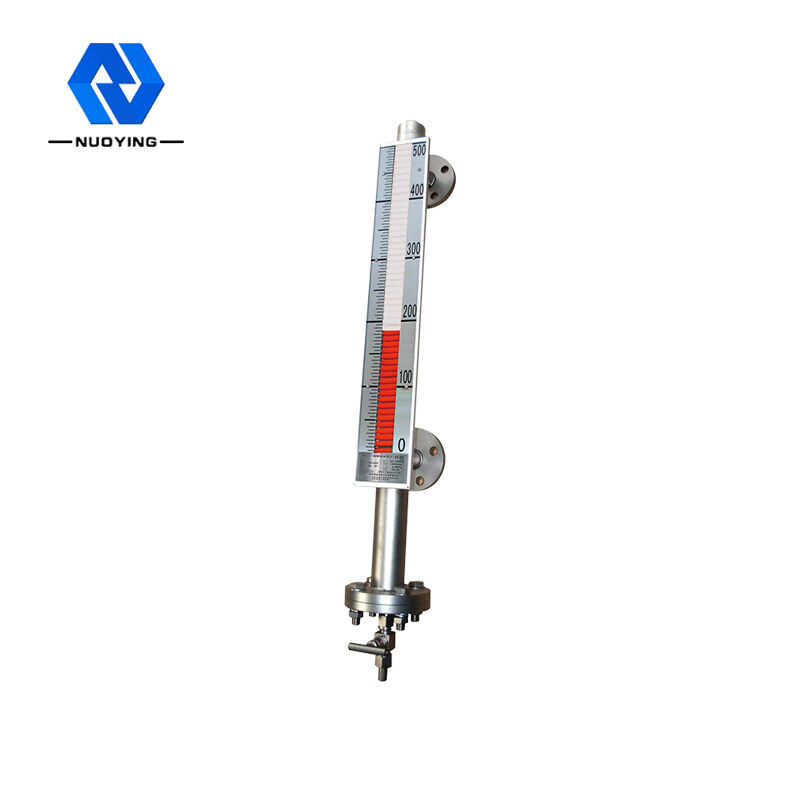

نشانگر سطح خروجی دیجیتال شناور مغناطیسی سنج سطح تلنگر مغناطیسی
نشانگر سطح خروجی دیجیتال شناور مغناطیسی گیج سطح فلیپ مغناطیسی شرح:
سطح سنج می تواند هشدار دهنده سطح مایع و فرستنده سطح را پیکربندی کند.می تواند به صفحه نمایش نور بالا و پایین سطح مایع دوربرد و زنگ هشدار صوتی دست یابد.فرستنده می تواند تغییر سطح را به صورت خطی به یک سیگنال جریان استاندارد 4 ~ 20Ma.DC تبدیل کند، که می تواند با یک ابزار ثانویه برای دستیابی به نمایشگر سطح/حالت مایع دوربرد استفاده شود. دارای محدوده اندازه گیری بزرگ، نمایشگر فلورسانس دو رنگ است. اثر شب بخیر، مقاومت در برابر خوردگی، ضد انفجار، ایمن و قابل اعتماد.می توان آن را برای اندازه گیری سطح مایع در ظروف مختلف، آب، آلودگی های صنعتی، روغن های مختلف، گاز مایع، اسید و قلیایی و غیره در ارتباطات صنعتی و دریایی به کار برد.
پارامترهای گیج سطح فلیپ مغناطیسی نشانگر سطح خروجی دیجیتال شناور مغناطیسی:
| محدوده اندازه گیری | 0 ~ 6000 میلی متر |
| خطا | ± 10 میلی متر |
| سیگنال خروجی | 4~20mA.DC |
| امپدانس بار | 550Ω (زمانی که منبع تغذیه 24 ولت DC است) |
| ولتاژ منبع تغذیه | 24V.DC |
| پریز | M20*1.5 (رشته داخلی) |
| دمای محیط | -40 تا 60 درجه سانتیگراد |
| طبقه بندی خطر | dIIbt1-4، ibIIBT4 |
| طبقه بندی حفاظت در خارج | IP65 |
نشانگر سطح خروجی دیجیتال شناور مغناطیسی سنج سطح تلنگر مغناطیسیاصل:
فرستنده از یک سنسور سطح مایع و یک مبدل تشکیل شده است.این سنسور شامل تعدادی سوئیچ نی و مقاومت است که در داخل یک لوله فولادی ضد زنگ با قطر داخلی 20 نصب شده و در قسمت بیرونی لوله اندازه گیری محکم شده است.مبدل از ماژول های الکترونیکی تشکیل شده و در جعبه اتصال سنسور نصب شده است.
سنسور از طریق کوپلینگ شناورهای مغناطیسی، تغییر مایع را به مقدار مقاومت مقاومت تبدیل می کند و توسط مبدل به سیگنال جریان استاندارد 4~20mA.DC تبدیل می کند و آن را به دستگاه ثانویه می فرستد تا متوجه شود نمایشگر سطح/حالت مایع از راه دور.
راه اندازی، استفاده و نگهداری
1، روش اشکال زدایی فرستنده
فولاد مغناطیسی را در موقعیت صفر سنسور سطح مایع قرار دهید.در این زمان، پایین ترین سوئیچ نی سنسور به داخل کشیده می شود. پتانسیومتر "صفر" را تنظیم کنید تا خروجی 4 ~ 20 میلی آمپر باشد.سپس آهنربا را در مقیاس کامل قرار دهید و پتانسیومتر "Range" را تنظیم کنید، خروجی 20 میلی آمپر است.چندین بار مکرر، اشکال زدایی را می توان تکمیل کرد.
2، اقدامات احتیاطی نصب
(1) هنگامی که سطح سنج نصب می شود، هیچ ماده خارجی اجازه ورود به لوله اندازه گیری را ندارد.
(2) سطح سنج باید به صورت عمودی در کنار ظرف نصب شود.هنگامی که شناور در لوله اندازه گیری نصب می شود، یک سر آهنربا به سمت بالا است و آن را وارونه نکنید.
3، ملاحظات عملیاتی قرار داده است
هنگامی که سطح سنج به کار افتاد، ابتدا شیر بالایی را به آرامی باز کنید و سپس شیر پایینی را به آرامی باز کنید تا مایع اندازه گیری شده به آرامی وارد لوله اندازه گیری شود تا از هجوم سریع محیط فشار داخل ظرف به لوله اندازه گیری جلوگیری شود. که شناور به سرعت بالا می رود، و در نتیجه نشان می دهد که ردیابی لوله کار نمی کند.
4، نگهداری از سطح سنج
(1) هنگامی که محیط اندازه گیری شده حاوی ناخالصی ها و رسوبات است، لوله اندازه گیری و شناور باید به طور دوره ای تمیز شوند.هنگام تمیز کردن شناور باید از ماده تمیز کننده مناسب استفاده شود.برای جلوگیری از مغناطیس زدایی مغناطیسی، آن را با شعله باز ضرب نکنید و نجوشانید.
(2) پس از استفاده طولانی مدت از سطح سنج مایع، به ویژه پس از استفاده طولانی مدت در شرایط دمای بالا، اگر مشخص شد که ردیابی نشانگر انعطاف پذیر نیست، ابتدا باید قدرت میدان مغناطیسی فولاد مغناطیسی شناور بررسی شود. .اگر میدان مغناطیسی مغناطیسی زدایی شده باشد، فولاد مغناطیسی یا شناور باید جایگزین شود.
