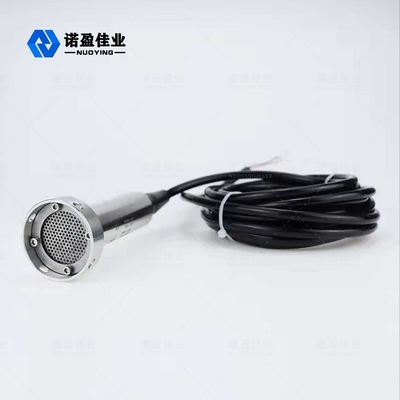

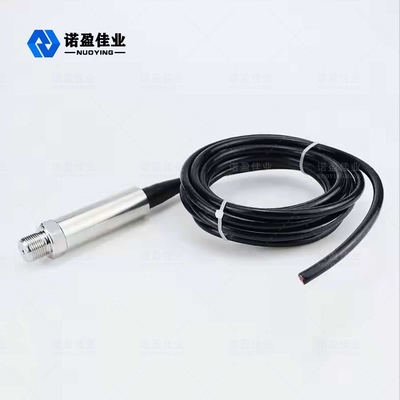

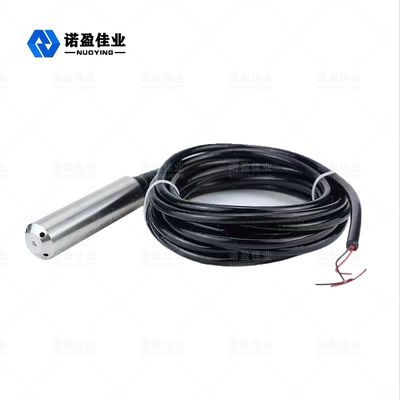

نوع ورودی مبدل فشار سطح آب NH93420 دیافراگم سرامیکی HART

نوع ورودی مبدل فشار سطح آب NH93420 دیافراگم سرامیکی HART

نوع ورودی مبدل فشار سطح آب NH93420 دیافراگم سرامیکی HART
نوع ورودی مبدل فشار سطح آب NH93420 دیافراگم سرامیکی HART نوع ورودی مبدل فشار سطح آب NH93420 دیافراگم سرامیکی HART نوع ورودی مبدل فشار سطح آب NH93420 دیافراگم سرامیکی HART نوع ورودی مبدل فشار سطح آب NH93420 دیافراگم سرامیکی HART

تصویر بزرگ :  نوع ورودی مبدل فشار سطح آب NH93420 دیافراگم سرامیکی HART

جزئیات محصول:
محل منبع: چین
نام تجاری: NUOYINGJIAYE
گواهی: CE,ATEX,SIL
شماره مدل: NH93420
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: $75~$250/pcs
جزئیات بسته بندی: بسته بندی استاندارد صادراتی
زمان تحویل: 5 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 1000 عدد در ماه

نوع ورودی مبدل فشار سطح آب NH93420 دیافراگم سرامیکی HART

شرح
برنامه های کاربردی نمونه: مایع، مایع خورنده خروجی سیگنال:: 4~20mADC/HART/RS485
دمای محیط: -40 تا 85 درجه سانتیگراد دمای فرآیند: -10 ~ 70+ درجه سانتیگراد
اتصال فرآیند: نصب فلنج با نخ (اختیاری) منبع تغذیه: 24VDC (± 5%)
ظرفیت بار: < (U-15) / 0.02A جنس دیافراگم: 316 لیتر، دیافراگم سرامیکی (اختیاری) جنس بدنه: آلومینیوم، فولاد ضد زنگ (اختیاری)

نوع ورودی مبدل فشار سطح آب NH93420 دیافراگم سرامیکی HART





سنسور فشار ترانسمیتر سطح مایع NH93420



فرستنده سطح مایع سری NH93420 گسترش و توسعه فناوری ترانسمیتر فشار است، با توجه به اصل رابطه خطی بین فشار تولید شده توسط وزن مخصوص مایع در ارتفاعات مختلف، برای دستیابی به اندازه گیری و انتقال دقیق حجم آب، روغن و خمیر، ارتفاع مایع، وزن



ترانسمیتر سطح مایع NH93420پارامتر فنی



برنامه های کاربردی نمونه مایع، مایع خورنده
محدوده اندازه گیری
تایپ کنید نوع کابل نوع میله سخت .کابل .ضد خوردگی ضد خوردگی نوع میله ای
L (m) 0 تا 170 متر 0 تا 4 متر 0 تا 170 متر 0 تا 4 متر
خروجی سیگنال: 4~20mADC/HART/RS485
دمای محیط -40 تا 85 درجه سانتیگراد
دمای فرآیند -10 ~ 70+ درجه سانتی گراد
اتصال فرآیند نصب فلنج با نخ (اختیاری)
منبع تغذیه 24VDC (± 5%)
ظرفیت بار < (U-15) / 0.02A
مواد دیافراگم 316 لیتر، دیافراگم سرامیکی (اختیاری) جنس بدنه: آلومینیوم، فولاد ضد زنگ (اختیاری)
ثبات ± 0.05% FS/سال؛± 0.1 %FS/سال
نمایش میدانی LCD (اختیاری)
سطح حفاظت IP67
کلاس انفجار Exia II CT5 Exd IIBT5 (اختیاری)



توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!



ترانسمیتر سطح مایع NH93420 عملیاتی اصل



فرستنده سطح مایع شامل یک کابل راهنمای گاز ویژه است که در یک شیلنگ مویرگی، یک مفصل فشاری و یک پروب تعبیه شده است.پروب سطح سنج از یک هسته فولادی ضد زنگ با یک دیافراگم در پایین و یک پوسته پلاستیکی با سوراخ ساخته شده است.اندازه گیری سطح مایع در واقع تفاوت بین فشار هیدرواستاتیک روی سر پروب و فشار اتمسفر واقعی است و سپس حسگر سرامیکی (ضمیمه شده به فیلم فولاد ضد زنگ) و قطعه الکترونیکی اختلاف فشار را به سیگنال خروجی 4 تا 20 میلی آمپر تبدیل می کند. .
هنگامی که فرستنده سطح مایع هیدرواستاتیک در عمق معینی از مایع اندازه گیری شده قرار می گیرد، فرمول فشار سنسور به شرح زیر است: PA= p・g・h+Po برای به دست آوردن فرمول سطح مایع:h = PA-Po/p * g.
در همان زمان، فشار مایع از طریق فولاد ضد زنگ رسانای گاز به محفظه فشار مثبت سنسور وارد می شود و سپس فشار اتمسفر روی سطح مایع به محفظه فشار منفی سنسور متصل می شود تا خنثی شود. Po را در پشت سنسور قرار دهید و فشار اندازه گیری شده سنسور را PA-Po= p・g・h قرار دهید.
اگر چگالی مایع یکنواخت باشد، اختلاف فشار ساکن متناسب با ارتفاع سطح مایع است.



ترانسمیتر سطح مایع NH93420 ویژگی های طراحی



  • نصب ساده، استفاده آسان، قابلیت تعویض قوی.
  • مناسب برای اندازه گیری سطح مایع و رابط محیط مایع در ظرف.علاوه بر نشان میدان، همچنین می تواند به فرستنده از راه دور، سوئیچ زنگ، عملکرد تشخیص کامل مجهز شود.
  • نشانه جدید، خواندن شهودی، چشم نواز، مشاهده جهت نشانگر را می توان با توجه به نیاز کاربر تغییر داد.
  • محدوده اندازه گیری بزرگ، محدود به ارتفاع مخزن ذخیره نیست.
  • مکانیسم نشانگر کاملاً از محیط آزمایش شده جدا شده است، با عملکرد آب بندی خوب، قابلیت اطمینان بالا و عملکرد ایمن.
  • ساختار ساده، نصب آسان، نگهداری آسان، مقاومت در برابر خوردگی، بدون منبع تغذیه، ضد انفجار.
  • حساسیت سنسور با کیفیت بالا، سرعت پاسخ سریع، با دقت جریان یا سطح مایع ساکن تغییرات ظریف، دقت اندازه گیری بالا را منعکس می کند.
  • با ذاتا ایمن ضد انفجار و قابلیت ضد انفجار ایزوله، می تواند در مکان های مختلف خطرناک استفاده شود.
  • طراحی ضد انسداد می تواند اندازه گیری سطح مایع را در محیط خمیر محقق کند.
  • خواندن آن در محل با سه نوع سر نشانگر بسیار راحت است: مقیاس 100٪ در مقیاس مساوی، LED و LCD.
  • انتقال سیگنال دو سیمه 4-20 میلی آمپر DC، توانایی ضد تداخل قوی، فاصله انتقال طولانی.
  • صفر منحصر به فرد، برد کامل، جبران غیر خطی، برای اطمینان از ابزار در محدوده شرایط عملیاتی دقیق، پایداری طولانی مدت.
  • سنسور فشار مستقیماً فشار سطح مایع را حس می کند، تحت تأثیر حباب رسانه، رسوب قرار نمی گیرد.
