جزئیات محصول:
|
متوسط: | اندازه گیری فشار مایع، گاز | دمای فرآیند: | -25~+125℃ |
---|---|---|---|
اتصال: | رزوه پیچ، فلنج (اختیاری) | زمان میرایی: | 0.1-16 ثانیه |
جنس دیافراگم: | 316 لیتر | مواد پوسته: | فولاد ضد زنگ |
درجه حفاظت: | IP65 | منبع تغذیه: | 12-36 VDC (30±%). |
برجسته: | فرستنده سنسور فشار 36 VDC,سنسور فشار بالای فلنج نخی,فرستنده فشار صنعتی 36 VDC |

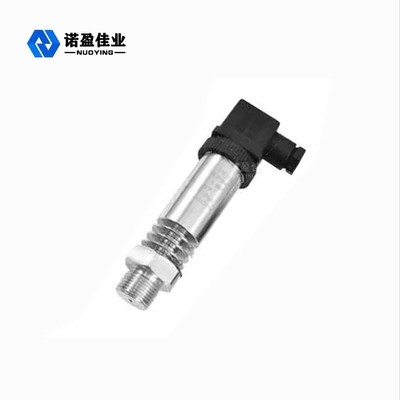

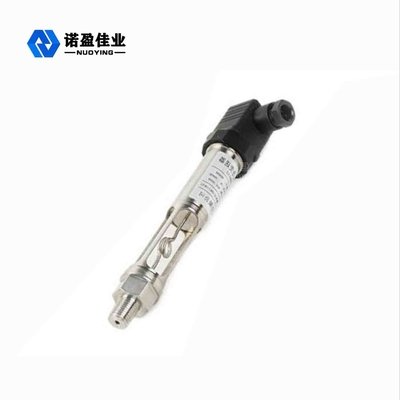

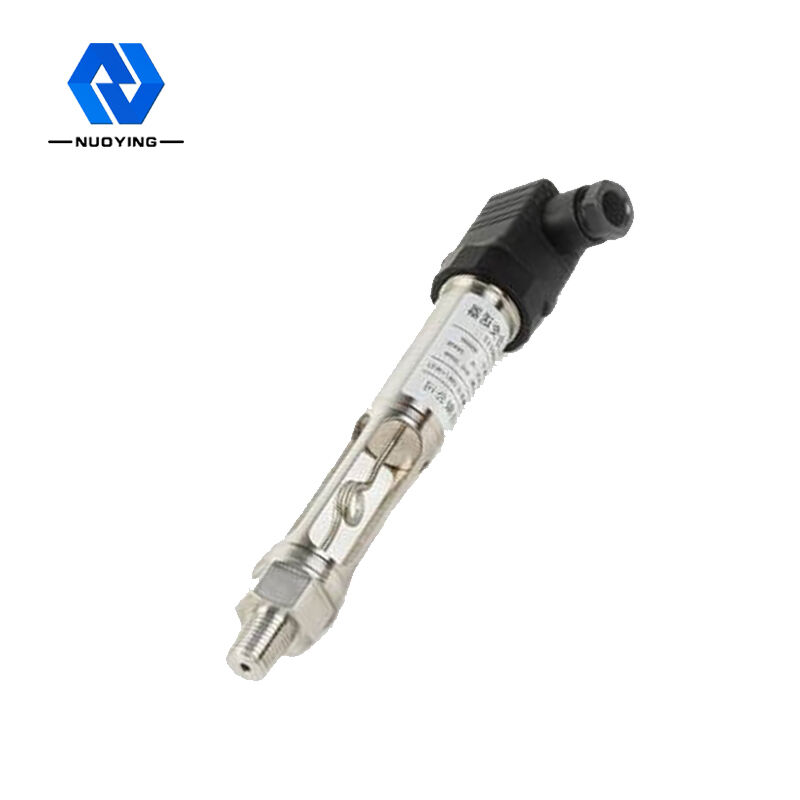

ترانسمیتر سنسور فشار فشار گاز مایع و بخار را اندازه گیری می کند
ترانسمیتر سنسور فشار
ترانسمیتر سنسور فشاراصل کار
سری NP93420 با استفاده از اثر پیزومقاومتی نیمه هادی ها و فناوری ریزماشین کاری ساخته شده است.در جهت کریستالی خاص ویفر سیلیکونی تک کریستالی، از فرآیند لیتوگرافی، انتشار و سایر نیمه هادی ها برای ساخت پل وتستون برای تشکیل دیافراگم حساس استفاده می شود که در اثر نیروهای خارجی کمی تغییر می کند.مقاومت بازوی پل با تغییر مقاومت تغییر می کند، خروجی سیگنال ولتاژ تحریک تغییر می کند (یک جفت بزرگتر و دیگری کوچکتر)، پس از جبران دمای کامپیوتر، تنظیم مقاومت لیزری، تقویت سیگنال و سایر پردازش ها. ابزار و تشخیص دقیق مونتاژ، کالیبراسیون و سایر فرآیندها، تولید فرستنده فشار سیگنال خروجی استاندارد.
ترانسمیتر سنسور فشارفنیپارامتر
کاربرد معمولی | گاز و مایع سازگار با SS316 |
دقت | 0.25% F·S، 0.5% F·S |
دامنه | -95 کیلو پاسکال تا 60 مگا پاسکال |
مواد دیافراگم | 316 لیتر (اختیاری) |
ضریب دمای | ≤0.02%/℃ |
دمای فرآیند | -10℃℃+80℃ |
دمای ذخیره سازی | -40℃℃+125℃ |
ضریب دمای محدوده کامل | ≤0.02%/℃ |
رطوبت نسبی | 95% |
اتصال فرآیند | نخ، فلنج (اختیاری) |
محدودیت اضافه بار: | 150٪ - 200٪ از محدوده امتیاز |
خروجی سیگنال | 4 تا 20 mADC دو سیمه یا 0 تا 10 mADC سه سیمه |
منبع تغذیه | 12.5V-36V، منبع تغذیه استاندارد 24VDC است |
مقاومت بار | ≯750Ω (برای مشخصه بار به نمودار 1 زیر مراجعه کنید) |
حفاظت مکانیکی | IP65 |
کلاس انفجار | به عنوان مثال iaⅡCT5 |
ترانسمیتر سنسور فشارکاربرد
به طور گسترده ای در نفت، صنایع شیمیایی، متالورژی، برق، صنایع سبک، مصالح ساختمانی، پزشکی، حفاظت از محیط زیست، تحقیقات علمی و سایر شرکت ها و موسسات استفاده می شود، برای آزمایش فشار سیال فرآیند مناسب است و برای موقعیت های مختلف در همه شرایط آب و هوا مناسب است. محیط و انواع مایعات خورنده.
ترانسمیتر سنسور فشارمشخصات
ترانسمیتر سنسور فشارمشخصات فیزیکی
