جزئیات محصول:
|
| محدوده اندازه گیری: | مایع، مایع خورنده | درجه دقت: | ± 0.25٪ FS، ± 0.5٪ FS، ± 1.0٪ FS |
|---|---|---|---|
| اتصال فرآیند: | نخ، فلنج (اختیاری) | دمای محیط: | -40 تا 85 درجه سانتی گراد |
| دمای فرآیند: | -10 ~ 70+ درجه سانتیگراد | خروجی سیگنال: | 4...20mADC / HART / RS485... |
| جنس دیافراگم: | 316 لیتر، دیافراگم سرامیکی (اختیاری) | درجه حفاظت: | IP67 |
| برجسته: | نوع ورودی مبدل های فشار سطح آب,مبدل های فشار سطح آب HART,مبدل فشار شناور HART |
||

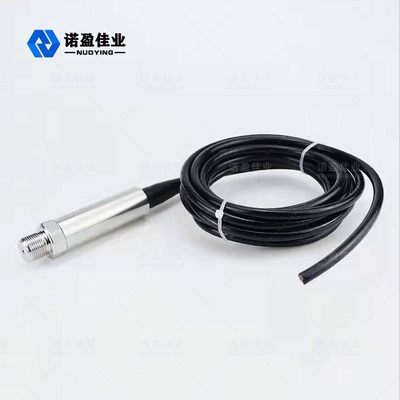

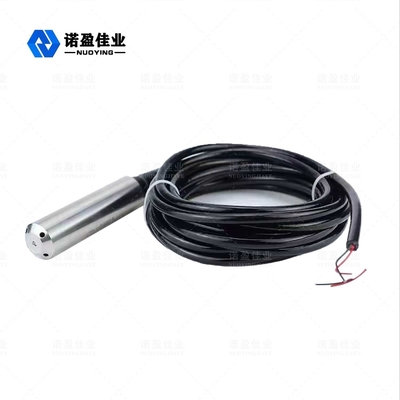

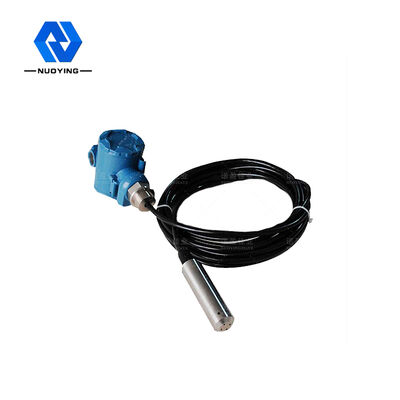

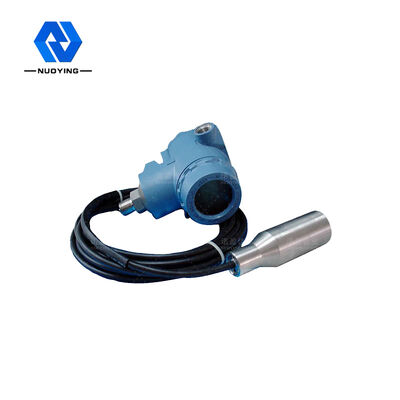

سنسور فشار ترانسمیتر سطح مایع NH93420
فرستنده سطح مایع سری NH93420 گسترش و توسعه فناوری فرستنده فشار است، با توجه به اصل رابطه خطی بین فشار تولید شده توسط وزن مخصوص مایع در ارتفاعات مختلف، برای دستیابی به اندازه گیری و انتقال دقیق حجم آب، روغن و خمیر، ارتفاع مایع، وزن
ترانسمیتر سطح مایع NH93420پارامتر فنی
| برنامه های کاربردی نمونه | مایع، مایع خورنده | ||||||||||
| محدوده اندازه گیری |
|
||||||||||
| خروجی سیگنال: | 4~20mADC/HART/RS485 | ||||||||||
| دمای محیط | -40 تا 85 درجه سانتیگراد | ||||||||||
| دمای فرآیند |
-10 ~ 70+ درجه سانتیگراد |
||||||||||
| اتصال فرآیند | نصب فلنج با نخ (اختیاری) | ||||||||||
| منبع تغذیه | 24VDC (± 5%) | ||||||||||
|
ظرفیت بار |
< (U-15) / 0.02A |
||||||||||
|
مواد دیافراگم |
316 لیتر، دیافراگم سرامیکی (اختیاری) جنس بدنه: آلومینیوم، فولاد ضد زنگ (اختیاری) |
||||||||||
|
ثبات |
± 0.05% FS/سال؛± 0.1 %FS/سال |
||||||||||

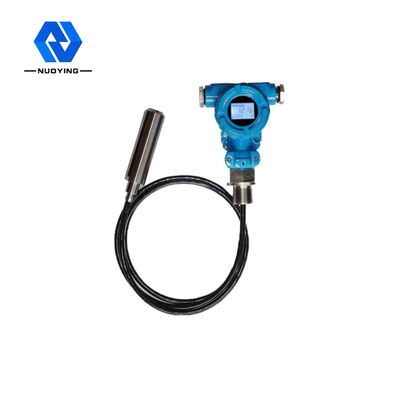

| نمایش میدانی | LCD (اختیاری) | ||||||||||
| سطح حفاظت | IP67 | ||||||||||
| کلاس انفجار |
Exia II CT5 Exd IIBT5 (اختیاری) |
※ توجه داشته باشید:محصولاتمی تواند باشدسفارشی بر اساسبهالزامات خاصازکاربران!
ترانسمیتر سطح مایع NH93420 عملیاتی اصل

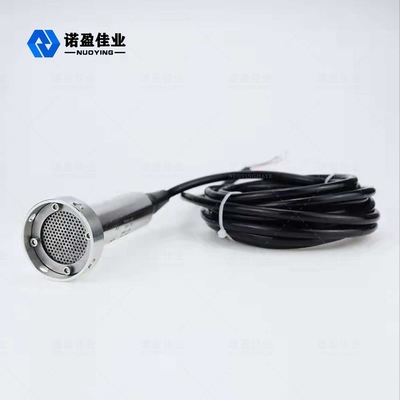

فرستنده سطح مایع شامل یک کابل راهنمای گاز ویژه است که در یک شیلنگ مویرگی، یک مفصل فشاری و یک پروب تعبیه شده است.پروب سطح سنج از یک هسته فولادی ضد زنگ با یک دیافراگم در پایین و یک پوسته پلاستیکی با سوراخ ساخته شده است.اندازه گیری سطح مایع در واقع تفاوت بین فشار هیدرواستاتیک روی سر پروب و فشار اتمسفر واقعی است و سپس حسگر سرامیکی (ضمیمه شده به فیلم فولاد ضد زنگ) و قطعه الکترونیکی اختلاف فشار را به سیگنال خروجی 4 تا 20 میلی آمپر تبدیل می کند. .
هنگامی که فرستنده سطح مایع هیدرواستاتیک در عمق خاصی از مایع اندازه گیری شده قرار می گیرد، فرمول فشار سنسور به شرح زیر است: PA= p・g・h+Po برای به دست آوردن فرمول سطح مایع:h = PA-Po/p * g.
در همان زمان، فشار مایع از طریق فولاد ضد زنگ رسانای گاز به محفظه فشار مثبت سنسور وارد می شود و سپس فشار اتمسفر روی سطح مایع به محفظه فشار منفی سنسور متصل می شود تا خنثی شود. Po را در پشت سنسور قرار دهید و فشار اندازه گیری شده سنسور را PA-Po=p・g・h قرار دهید.
اگر چگالی مایع یکنواخت باشد، اختلاف فشار ساکن متناسب با ارتفاع سطح مایع است.
ترانسمیتر سطح مایع NH93420 ویژگی های طراحی
را
