جزئیات محصول:
|
| نمونه محصول: | NYRD809 | نوع آنتن: | نوع شاخ |
|---|---|---|---|
| مواد آنتن: | 304 | کاربرد معمولی: | جامدات مختلف |
| محدوده اندازه گیری: | 0-30M | دقت اندازه گیری: | 0.05٪ ~ 0.1٪ F. S |
| دمای فرآیند: | - 40 ~ 1200 ℃ | فشار فرآیند: | -0.1-2.0MPa |

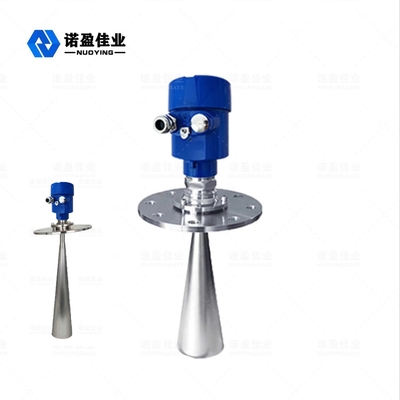

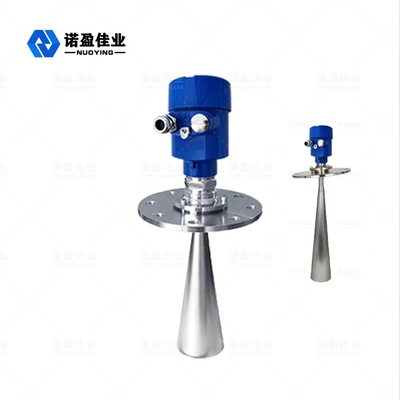

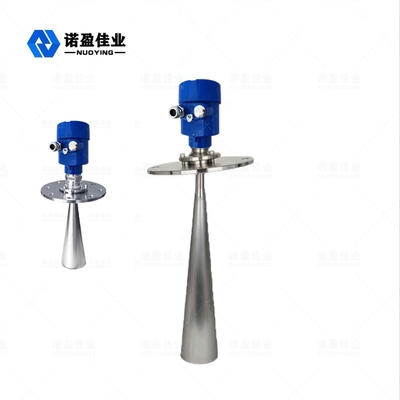

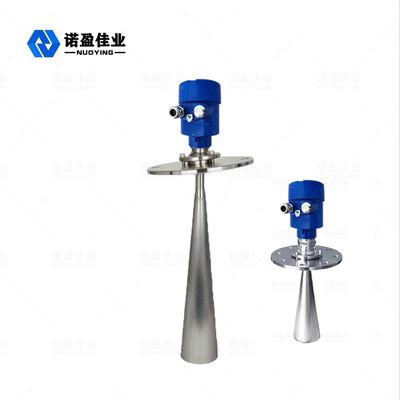

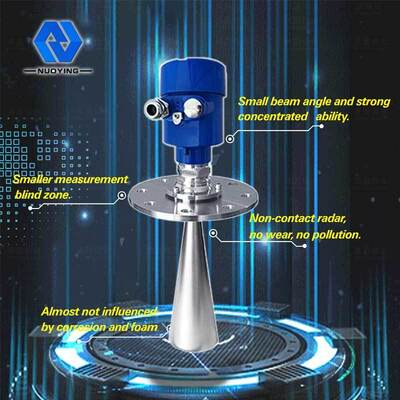

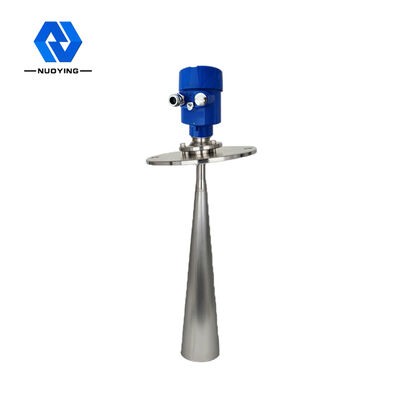

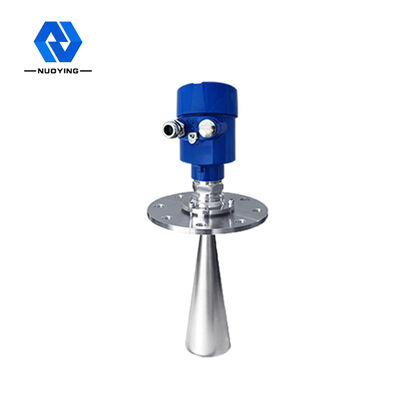

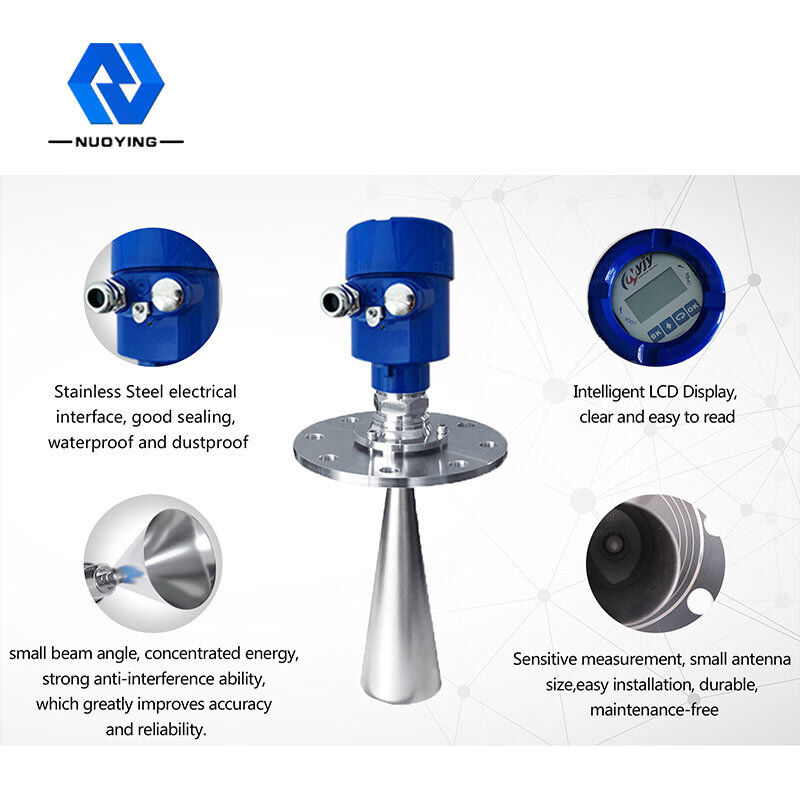

26G سطح سنج رادار NYRD809 منطقه کور کوچک فرکانس بالا
اصل کار اندازه گیری سطح رادار 26G
آنتن سطح رادار پالس های باریک مایکروویو را ارسال می کند که از طریق آنتن به سمت پایین منتقل می شود.هنگامی که موج پالس سطح محیط اندازه گیری شده را لمس می کند، به عقب منعکس شده و دوباره توسط سیستم آنتن دریافت می شود.سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (از آنجایی که سرعت انتشار پالس بسیار سریع است، زمان لازم برای رسیدن موج الکترومغناطیسی به هدف و بازگشت به گیرنده پس از بازتاب تقریباً آنی است).
اندازه گیری سطح مبنا: سطح زیرین رزوه یا سطح آب بندی فلنج.
توجه: هنگام استفاده از تایمر سطح رادار، باید اطمینان حاصل شود که بالاترین سطح نمی تواند وارد ناحیه کور شود (ناحیه نشان داده شده در D در شکل).
سطح سنج رادار 26G پارامترهای فنی
|
برنامه های کاربردی نمونه |

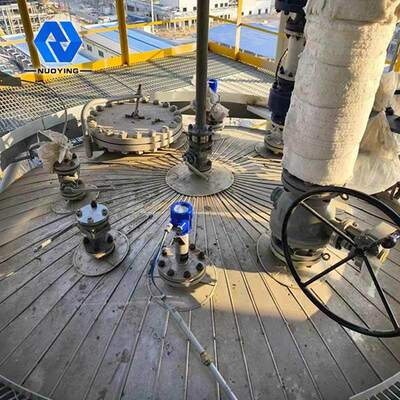

مواد جامد مختلف (غلات، سنگریزه، سنگ آهن، زغال سنگ و غیره) |
| نمونه محصول | NYRD809 |
|
نوع آنتن |
نوع میله ای، نوع قطره آب، نوع صفحه تخت، نوع شیپوری، نوع سطح جلا، نوع لنز |
| مواد آنتن | PTFE، 304، 316، PP، PFA |
| محدوده اندازه گیری | 10 متر، 20 متر، 30 متر، 35 متر، 40 متر، 80 متر |
| دقت اندازه گیری | 0.05٪ ~ 0.1٪ F. S |
| منبع تغذیه | 24VDC (دو سیم، چهار سیم)، 220VAC |
| خروجی سیگنال | 4 ... 20mA/HART/RS485/Modbus |
| دمای فرآیند | - 40 ~ 1200 ℃ |
| فشار فرآیند | - 0.1 ~ 2.0MPa |
| اتصال فرآیند | نخ، براکت، فلنج، گیره بهداشتی (اختیاری) |
| رابط الکتریکی | M20×1.5، 1/2 اینچ NPT |
| درجه حفاظت | IP65، IP67، IP68 (اختیاری) |
| درجه ضد انفجار | Exia Ⅱ CT6 Ga، Exd Ⅱ CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
توجه: محصولات سفارشی را می توان با توجه به نیازهای خاص کاربران طراحی کرد!
