جزئیات محصول:
|
| کاربرد معمولی: | سطح مایع | مدل های محصول: | NY-UHZ |
|---|---|---|---|
| فرم نصب: | بالا نصب شده است | جنس بدنه: | 316 |
| محدوده اندازه گیری: | 0 تا 6.0 متر | دقت اندازه گیری: | ± 3 میلی متر |
| چگالی متوسط: | ≥ 0.425 گرم بر سانتی متر مکعب | اختلاف چگالی: | ≥ 0.1 گرم بر سانتی متر مکعب |
| برجسته: | گیج سطح فلپ مغناطیسی مایع,گیج سطح فلپ مغناطیسی 20 میلی آمپر |
||

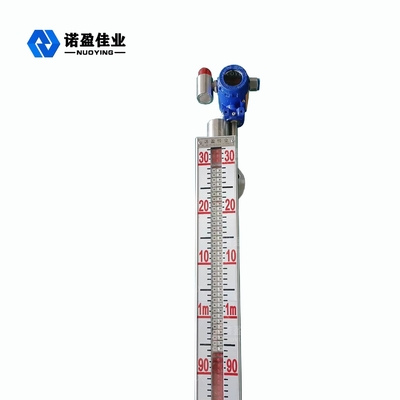

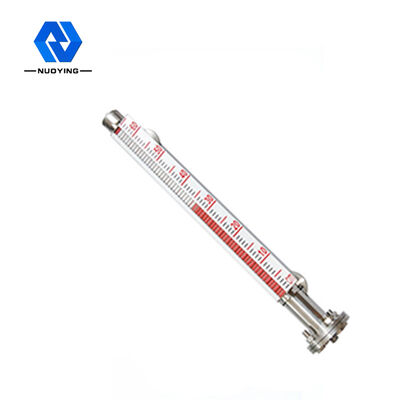

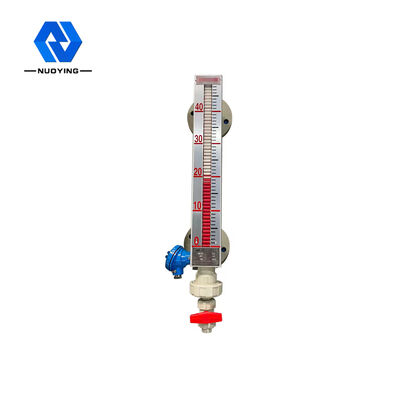

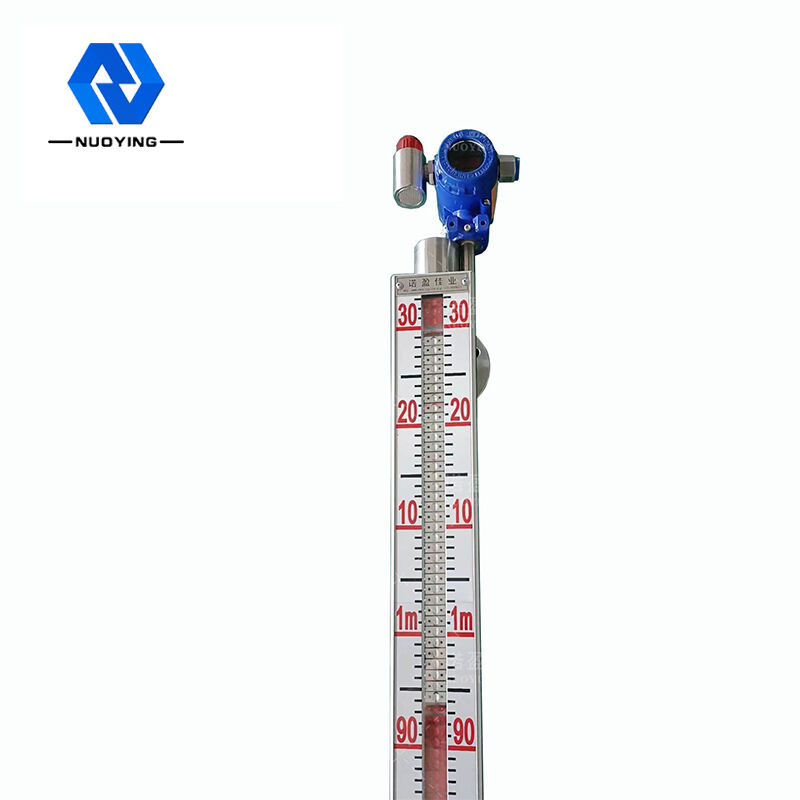

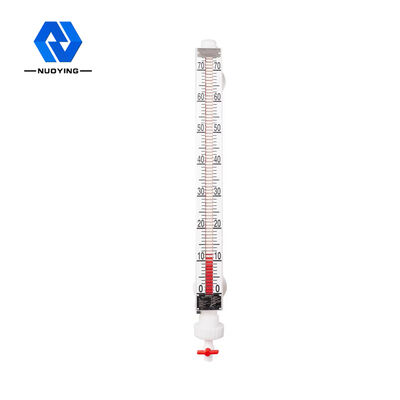

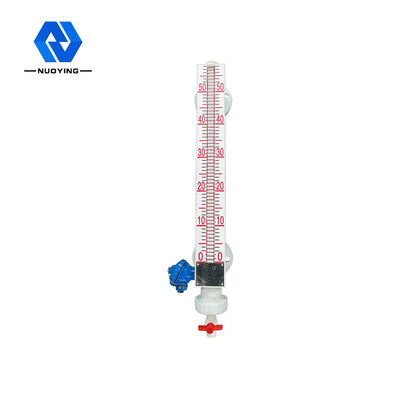

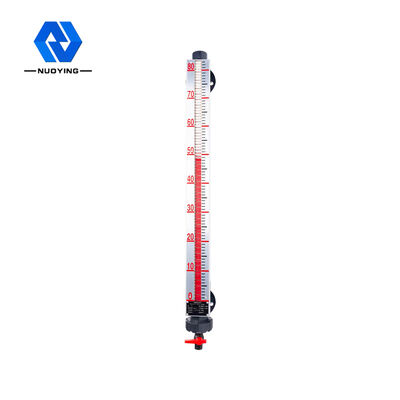

سنج سطح فلپ مغناطیسی 4-20 میلی آمپر جانبی
اصل کار ازسنج سطح فلپ مغناطیسی 4-20 میلی آمپر جانبی
سطح سنج فلپ مغناطیسی (همچنین به عنوان گیج سطح شناور مغناطیسی شناخته می شود) بر اساس اصل شناوری و کوپلینگ مغناطیسی ساخته شده است.هنگامی که سطح مایع در ظرف اندازه گیری شده بالا و پایین می رود، شناور مغناطیسی در لوله بدنه سطح سنج مایع نیز بالا و پایین می رود و آهنربای دائمی در شناور از طریق کوپلینگ مغناطیسی به نشانگر ستون تلنگر مغناطیسی منتقل می شود و به حرکت در می آید. چرخاندن ستون های قرمز و سفید برای چرخش 180 درجه، هنگامی که سطح مایع بالا می رود، ستون تلنگر از سفید به قرمز تغییر می کند، و هنگامی که سطح مایع کاهش می یابد، ستون تلنگر از قرمز به سفید، و محل اتصال قرمز و سفید نشانگر تغییر می کند. ارتفاع واقعی سطح مایع در داخل ظرف است، به طوری که به سطح مایع شفاف می رسد.دستور دادن
ویژگی طراحیازسنج سطح فلپ مغناطیسی 4-20 میلی آمپر جانبی
◎ساختار ساده، جامد و قابل اعتماد، عملکرد پایدار
◎مقیاس نمایش در سایت واضح، قابل توجه و به راحتی قابل خواندن است
◎می تواند سطح مایع را با مایع آلوده خورنده، قابل اشتعال، سمی، با دمای بالا و همزن اندازه گیری و نشان دهد.
◎چندین فرم نصب و فرم های اتصال را می توان انتخاب کرد
◎محدوده فشار طراحی: خلاء کامل تا 10MPa
◎محدوده دمای طراحی: - 160 ~ + 450 ℃
◎طراحی حرفه ای برای فشار و دمای خاص
پارامترهای فنیازسنج سطح فلپ مغناطیسی 4-20 میلی آمپر جانبی
| کاربرد معمولی | اندازه گیری سطح مایع |
|
نمونه محصول |
NYUHZ |
| فرم نصب | جانبی، نصب شده در بالا |
| جنس بدنه | 304,316 |
| محدوده اندازه گیری | 0 تا 6 متر |
| دقت اندازه گیری | ± 3 میلی متر، ± 5 میلی متر، ± 10 میلی متر، ± 20 میلی متر (قابل انتخاب) |
| چگالی متوسط | ≥0.425 گرم در سانتی متر3 |
| اختلاف چگالی | ≥0.1 گرم در سانتی متر3 |
| ویسکوزیته متوسط | ≤0.4Pa.S |
| کنترل خروجی | 220VAC,1A |
| خروجی انتقال | 4...20mA (منبع تغذیه 24VDC) |
| دمای فرآیند |
-50 ~ + 350 ℃ |
| فشار فرآیند | -0.1~+16MPa |
| اتصال فرآیند | فلنج (قابل انتخاب) |
| نسبت وضوح | ± 1 میلی متر |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
