جزئیات محصول:
|
| کاربرد معمولی: | اندازه گیری مایعات | مدل های محصول: | NYU HZ |
|---|---|---|---|
| فرم نصب: | جانبی نصب شده | جنس بدنه: | 304 |
| محدوده اندازه گیری: | 0 تا 6 متر | دقت اندازه گیری: | ± 3 میلی متر |
| چگالی متوسط: | ≥0. ≥0. 425 g/cm3 425 گرم بر سانتی متر مکعب | اختلاف چگالی: | ≥0. 1 گرم بر سانتی متر مکعب |
| برجسته: | گیج سطح فلپ مغناطیسی نصب شده در بالا,فرستنده سطح مغناطیسی فلپ,گیج سطح فلپ مغناطیسی 6 متر |
||

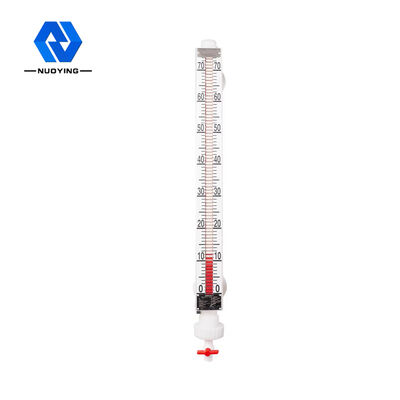

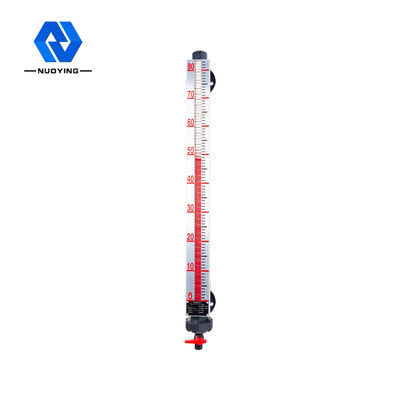

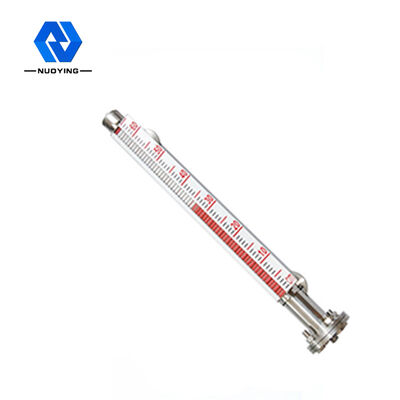

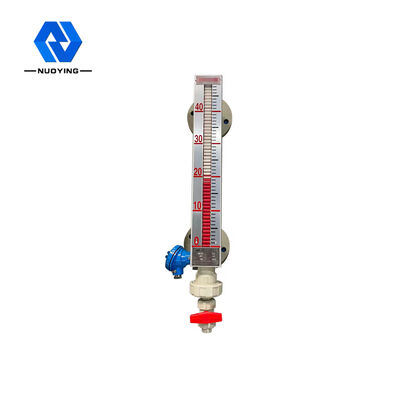

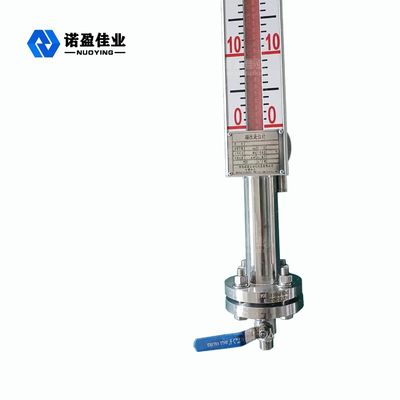

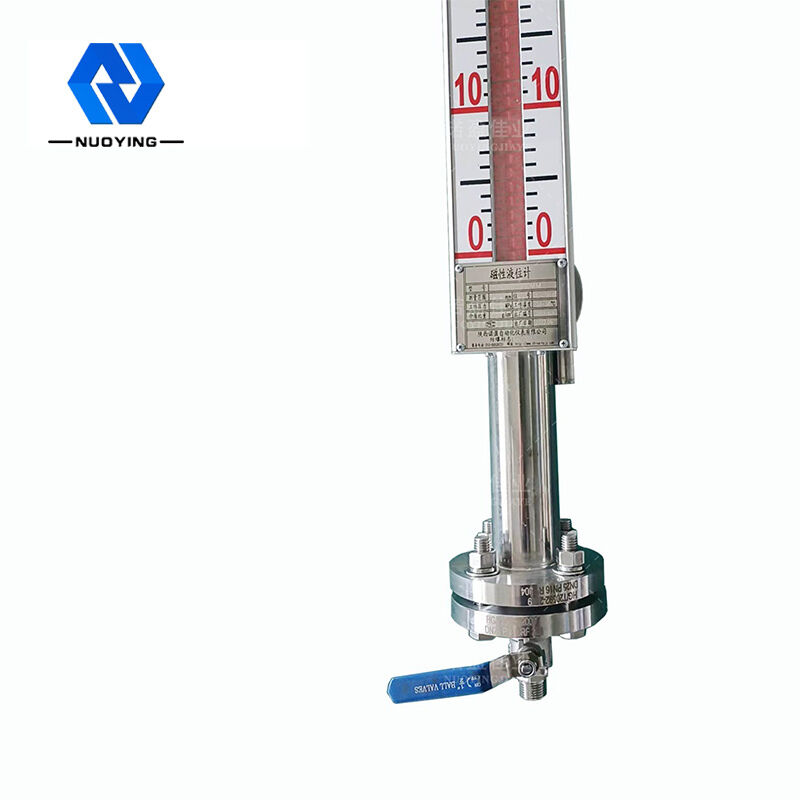

گیج سطح فلپ مغناطیسی بالا با دقت بالا
اصل کار ازگیج سطح فلپ مغناطیسی بالا با دقت بالا
سنج سطح فلپ مغناطیسی بر اساس اصل اتصال و جفت مغناطیسی برای تحقق اندازه گیری زمان واقعی سطح مایع است.هنگامی که سطح مایع در ظرف اندازه گیری شده بالا و پایین می رود، شناور مغناطیسی در شناور نیز بالا و پایین می رود.فولاد مغناطیسی دائمی در شناور، فلپ مغناطیسی را به خارج از شناور هدایت می کند تا از طریق کوپلینگ مغناطیسی 180 درجه بچرخد.دو طرف فلپ با رنگ های مختلف (معمولاً قرمز و سفید) رنگ آمیزی می شود تا موقعیت سطح مایع را نشان دهد.به طور کلی، هنگامی که سطح مایع در ظرف بالا می رود، فلپ از سفید به قرمز تغییر می کند.هنگامی که سطح مایع در ظرف کاهش می یابد، فلپ از قرمز به سفید تغییر می کند.محل اتصال سفید قرمز نشانگر ارتفاع واقعی سطح مایع در ظرف است، به طوری که اندازه گیری دقیق سطح مایع به دست می آید.
ویژگی طراحیازگیج سطح فلپ مغناطیسی بالا با دقت بالا
◎ساختار ساده، جامد و قابل اعتماد، عملکرد پایدار
◎مقیاس نمایش در سایت واضح، قابل توجه و به راحتی قابل خواندن است
◎می تواند سطح مایع را با مایع آلوده خورنده، قابل اشتعال، سمی، با دمای بالا و همزن اندازه گیری و نشان دهد.
◎چندین فرم نصب و فرم های اتصال را می توان انتخاب کرد
◎محدوده فشار طراحی: خلاء کامل تا 10MPa
◎محدوده دمای طراحی: - 160 ~ + 450 ℃
◎طراحی حرفه ای برای فشار و دمای خاص
پارامترهای فنیازگیج سطح فلپ مغناطیسی بالا با دقت بالا
| کاربرد معمولی | اندازه گیری سطح مایع |
|
نمونه محصول |
NYUHZ |
| فرم نصب | جانبی، نصب شده در بالا |
| جنس بدنه | 304,316 |
| محدوده اندازه گیری | 0 تا 6 متر |
| دقت اندازه گیری | ± 3 میلی متر، ± 5 میلی متر، ± 10 میلی متر، ± 20 میلی متر (قابل انتخاب) |
| چگالی متوسط | ≥0.425 گرم در سانتی متر3 |
| اختلاف چگالی | ≥0.1 گرم در سانتی متر3 |
| ویسکوزیته متوسط | ≤0.4Pa.S |
| کنترل خروجی | 220VAC,1A |
| خروجی انتقال | 4...20mA (منبع تغذیه 24VDC) |
| دمای فرآیند |
-50 ~ + 350 ℃ |
| فشار فرآیند | -0.1~+16MPa |
| اتصال فرآیند | فلنج (قابل انتخاب) |
| نسبت وضوح | ± 1 میلی متر |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
