جزئیات محصول:
|
| کاربرد معمولی: | مایع | مدل های محصول: | NYUH-Z |
|---|---|---|---|
| فرم نصب: | نصب شده در کنار یا بالا | جنس بدنه: | 304 یا 316 |
| محدوده اندازه گیری: | 0 تا 6 متر | دقت اندازه گیری: | ± 3 میلی متر |
| چگالی متوسط: | ≥0.425 گرم بر سانتی متر مکعب | اختلاف چگالی: | ≥0.1 گرم بر سانتی متر مکعب |
| برجسته: | سطح سنج فلپ مغناطیسی فلنج,سنج سطح فلپ مغناطیسی اندازه گیری مایع,سطح سنج نوع شناور مغناطیسی 6 متر |
||

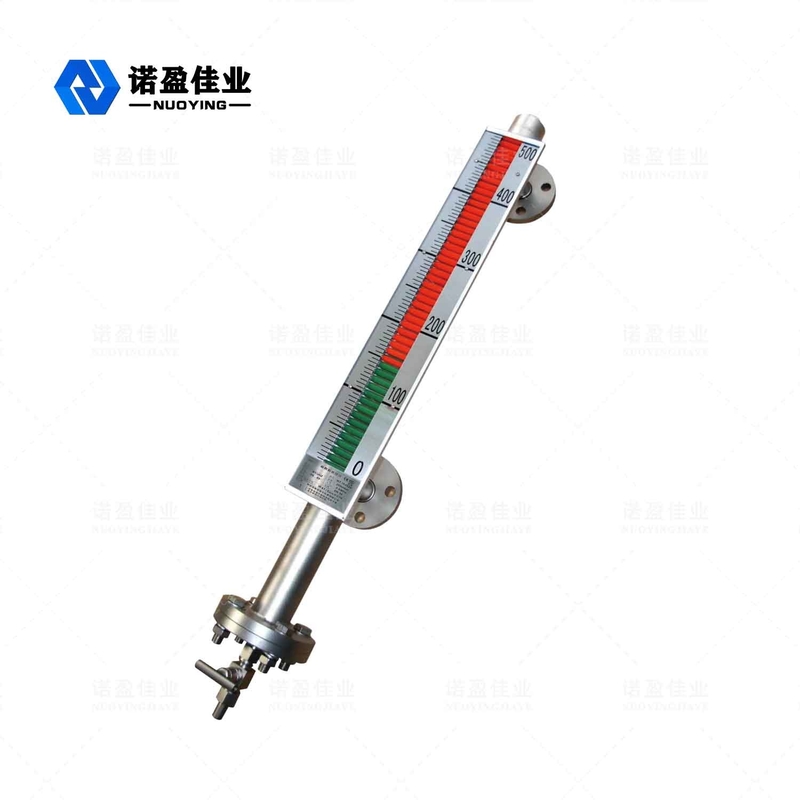

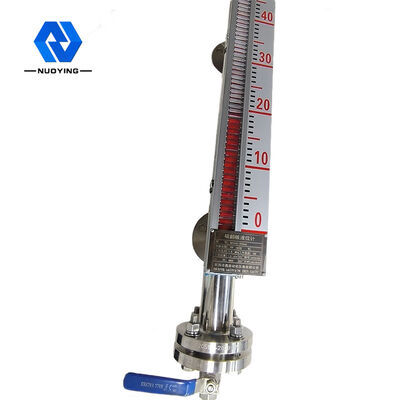

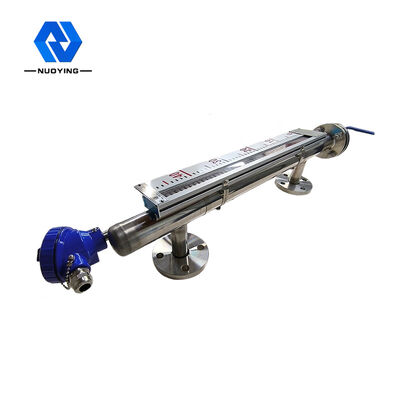

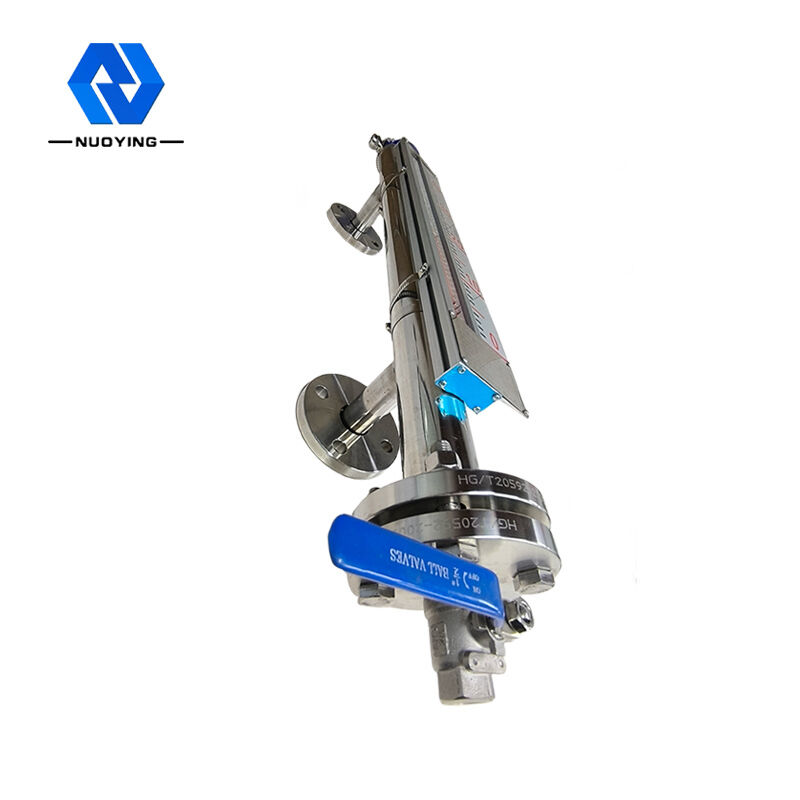

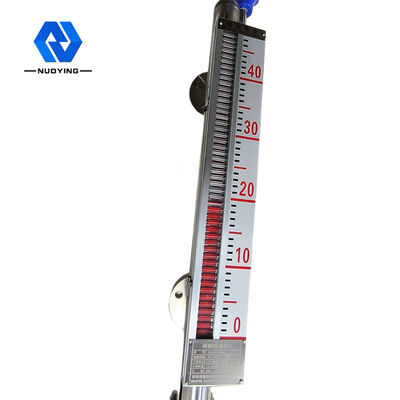

سنج سطح فلپ مغناطیسی 6 متری برای اندازه گیری مایعات
اصل کار ازسنج سطح فلپ مغناطیسی 6 متری برای اندازه گیری مایعات
گیج سطح فلپ مغناطیسی بر اساس اصل شناوری (قانون ارشمیدس) همراه با جفت مغناطیسی ساخته شده است.هنگامی که سطح مایع در ظرف اندازه گیری شده بالا و پایین می رود، شناور در لوله اصلی سطح سنج نیز بالا و پایین می رود و شناور فولاد مغناطیسی دائمی داخل آن از طریق جفت مغناطیسی به نشانگر در محل (خط کش) منتقل می شود. که ستون چرخش زرد، سیاه (یا قرمز و سفید) را به چرخش سوق می دهد.هنگامی که سطح مایع بالا می رود، ستون چرخش از سفید به قرمز تبدیل می شود.هنگامی که سطح مایع کاهش می یابد، ستون چرخش از قرمز به سفید تبدیل می شود.محل اتصال قرمز و سفید نشانگر ارتفاع واقعی گیج سطح متوسط در ظرف است.
ویژگی طراحیازسنج سطح فلپ مغناطیسی 6 متری برای اندازه گیری مایعات
◎ساختار ساده، جامد و قابل اعتماد، عملکرد پایدار
◎مقیاس نمایش در سایت واضح، قابل توجه و به راحتی قابل خواندن است
◎می تواند سطح مایع را با مایع آلوده خورنده، قابل اشتعال، سمی، با دمای بالا و همزن اندازه گیری و نشان دهد.
◎چندین فرم نصب و فرم های اتصال را می توان انتخاب کرد
◎محدوده فشار طراحی: خلاء کامل تا 10MPa
◎محدوده دمای طراحی: - 160 ~ + 450 ℃
◎طراحی حرفه ای برای فشار و دمای خاص
پارامترهای فنیازسنج سطح فلپ مغناطیسی 6 متری برای اندازه گیری مایعات
| کاربرد معمولی | اندازه گیری سطح مایع |
|
نمونه محصول |
NYUHZ |
| فرم نصب | جانبی، نصب شده در بالا |
| جنس بدنه | 304,316 |
| محدوده اندازه گیری | 0 تا 6 متر |
| دقت اندازه گیری | ± 3 میلی متر، ± 5 میلی متر، ± 10 میلی متر، ± 20 میلی متر (قابل انتخاب) |
| چگالی متوسط | ≥0.425 گرم در سانتی متر3 |
| اختلاف چگالی | ≥0.1 گرم در سانتی متر3 |
| ویسکوزیته متوسط | ≤0.4Pa.S |
| کنترل خروجی | 220VAC,1A |
| خروجی انتقال | 4...20mA (منبع تغذیه 24VDC) |
| دمای فرآیند |
-50 ~ + 350 ℃ |
| فشار فرآیند | -0.1~+16MPa |
| اتصال فرآیند | فلنج (قابل انتخاب) |
| نسبت وضوح | ± 1 میلی متر |
| سطوح حفاظت | IP65، IP67، IP68 (قابل انتخاب) |
| درجه ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
