جزئیات محصول:
|
| ولتاژ منبع تغذیه: | 24VDC-220VAC | کاربرد معمولی: | دقت بالا، سطح بهداشت بالا و سایر موارد اندازه گیری |
|---|---|---|---|
| خروجی سیگنال: | 4...20mA/HART/RS485/Modbus... | فرم آنتن: | نوع ضد خوردگی |
| دمای فرآیند: | -40 ~ + 130 ℃ | فشار فرآیند: | -0.1~2.0MPa |
| پیوند رویه: | فلنج | سطوح حفاظت: | IP67 |
| برجسته: | فرستنده سطح رادار اشکال زدایی از راه دور,سطح سنج رادار موج هدایت شونده 80G,سطح سنج رادار نوع ضد خوردگی |
||

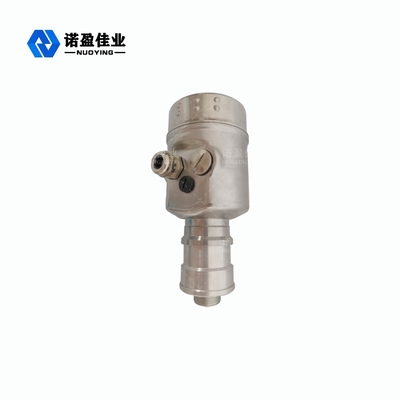

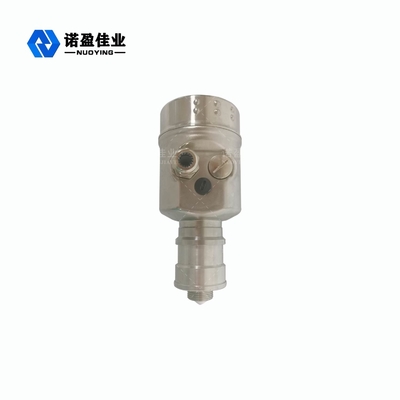

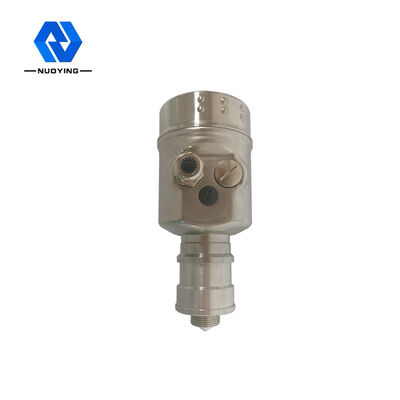

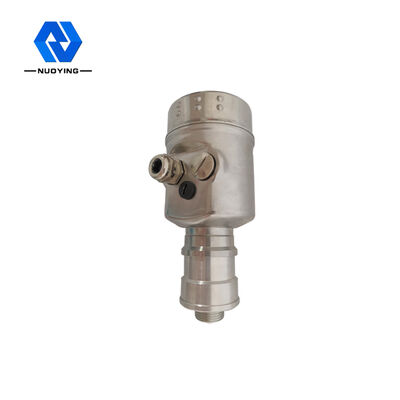

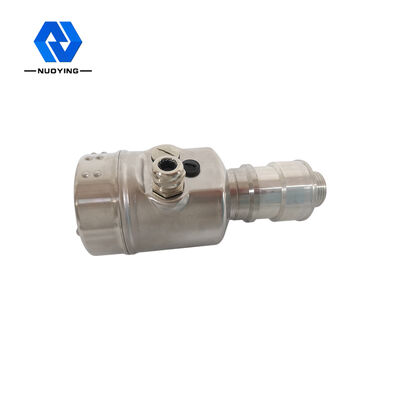

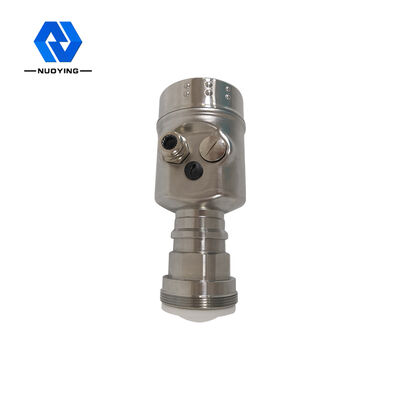

80G با دقت بالا اندازه گیری سطح رادار پشتیبانی از اشکال زدایی از راه دور
اصل کار از80G با دقت بالا اندازه گیری سطح رادار پشتیبانی از اشکال زدایی از راه دور
محصولات رادار NYRD900 FMCW (همچنین به عنوان رادارهای موج میلیمتری نیز شناخته می شوند)، به دلیل استفاده از باندهای موج میلی متری با فرکانس بالاتر نسبت به رادارهای باند Ku، می توانند در شناسایی اهداف دوربرد، دود شدید و محیط های عاری از غبار استفاده شوند. ، تصویربرداری از راه دور، تصویربرداری چند طیفی و جنبه های دیگر.برنامه های کاربردی مهم است و می تواند اهداف کوچکتر از رادار مایکروویو را شناسایی کند و به موقعیت یابی دقیق تر، با وضوح بالاتر و محرمانگی قوی تر دست یابد.
ویژگی طراحیاز80G با دقت بالا اندازه گیری سطح رادار پشتیبانی از اشکال زدایی از راه دور
1. عملکرد گذرا خوب: بر اساس تراشه RF موج میلی متری CMOS خود توسعه یافته، برای دستیابی به ساختار RF فشرده تر، نسبت نویز به سیگنال بالاتر.
2. پهنای باند کاری 5 گیگاهرتز باعث می شود محصول نسبت وضوح اندازه گیری و دقت اندازه گیری بالاتری داشته باشد.
3. پیوستگی: یک تولید شوک دوقطبی منسجم جریان محور یا یک اثر فرکانس دیفرانسیل غیرخطی یک تولید پالس لیزری منسجم
4. انرژی کم: انرژی فوتون موج میلی متری فقط چند میلی الکترون ولت دارد، هیچ یونیزاسیون اشعه ایکس و تخریب ماده ای که باید تشخیص داده شود وجود نخواهد داشت، بنابراین از بین بردن ماده قابل تشخیص آسان نیست.
5. نفوذ قوی: نفوذ قوی برای مواد غیر قطبی.بسیاری از مواد غیر قطبی غیرفلزی پرتوهای کمتری را در این نوار جذب می کنند و بنابراین می توان از آنها برای بررسی ساختار داخلی ماده استفاده کرد.به عنوان مثال، سرامیک ها / مقواها / محصولات پلاستیکی / فوم نسبت به این باند تابش الکترومغناطیسی شفاف هستند و همچنین می توانند برای نظارت بر ایمنی فرودگاه / ایستگاه مانند کاوش ماشین آلات / مواد منفجره و داروها یا برای تشخیص جوشکاری تخته مدار استفاده شوند.
6. جذب آسان توسط مولکول های قطبی: این نوار دارای پراکندگی کمتری در مواد غیر همگن است و می تواند میزان بخار آب را تشخیص داده و اندازه گیری کند.شما همچنین می توانید ترکیب مواد را مطالعه کنید یا با تجزیه و تحلیل مشخصات مشخصه آنها، کنترل کیفیت را انجام دهید.
7. محدوده اندازه گیری بزرگ، ناحیه کور کوچک.حداکثر برد می تواند به 120 متر برسد و ناحیه کور می تواند به 8 سانتی متر برسد.
پارامترهای فنی80G با دقت بالا اندازه گیری سطح رادار پشتیبانی از اشکال زدایی از راه دور
|
کاربرد معمولی |
زاویه انتشار امواج الکترومغناطیسی کمتر از 3 درجه است، مناسب برای فضای باریک یا اندازه گیری لوله موج راهنما |
| مناسب برای مخازن ذخیره سازی بزرگ (150 متر) و مخازن ذخیره سازی کوچک (منطقه کور کوچک) | |
| دقت بالا، سطح بهداشت بالا و سایر موارد اندازه گیری | |
| شرایط پیچیده فرآیند (همزن، میله گرمایش، نردبان، سقف شناور، گرد و غبار قوی، بخار قوی و غیره) | |
|
نمونه محصول |
NYRD900 |
| فرکانس انتشار | 76GHz-81GHz، عرض فرکانس اسکن FM 5GHz است |
|
فرم آنتن |

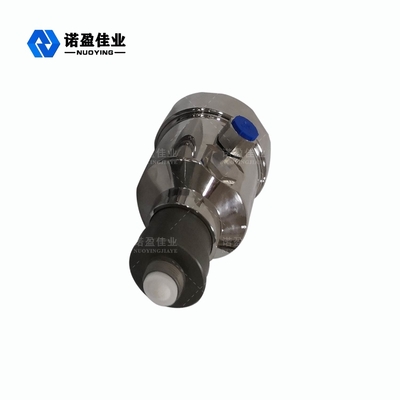

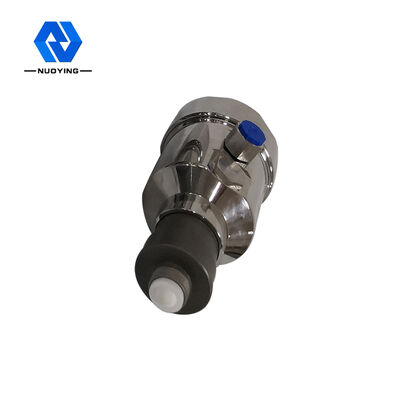

آنتن لنزدار نوع ضد خوردگی آنتن لنزدار |
|
مواد آنتن |
PTFE، 304 + PTFE |
| محدوده اندازه گیری |
0.08-150 متر |
| دقت اندازه گیری | 0.05٪ - 0.1٪ FS |
| ولتاژ منبع تغذیه | 24VDC,220VAC |
|
خروجی سیگنال |
4...20mA/HART/RS485/Modbus... |
| دمای فرآیند | -40 ~ + 130 ℃، -40 ~ + 260 ℃ (≥260 ℃ را می توان سفارشی کرد) |
| فشار فرآیند |
-0.1~2.0MPa |
| پیوند رویه |
رزوه پیچ، براکت، فلنج، گیره (اختیاری) |
| سطوح حفاظت | IP65، IP67، IP68 (اختیاری) |
| طبقه بندی ضد انفجار | Exia II CT6 Ga,Exd II CT6 Gb (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
