جزئیات محصول:
|
کاربرد معمولی: | کانال آب، مخازن، رودخانه ها، دریاچه ها، سوله ها و غیره | مواد آنتن: | 316 لیتر (اختیاری) |
---|---|---|---|
محدوده اندازه گیری: | 30 متر، 80 متر (اختیاری) | دقت: | ± 3 میلی متر |
منبع تغذیه: | 24VDC (دو خط، چهار خط) | دمای فرآیند: | -40 ~ 80+ |
فشار فرآیند: | -0.1 ~ 3.0MPa | پیوند رویه: | فلنج، براکت (اختیاری) |
برجسته: | فرستنده سطح رادار غیر تماسی 26G,فرستنده سطح رادار هوشمند SL,سطح سنج رادار NYRD |

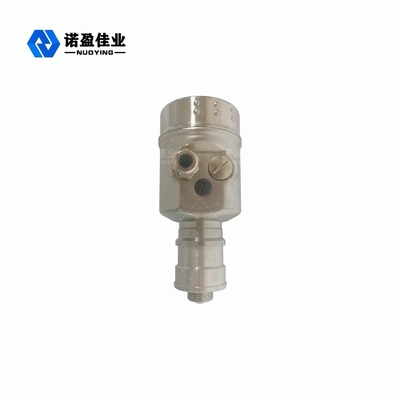

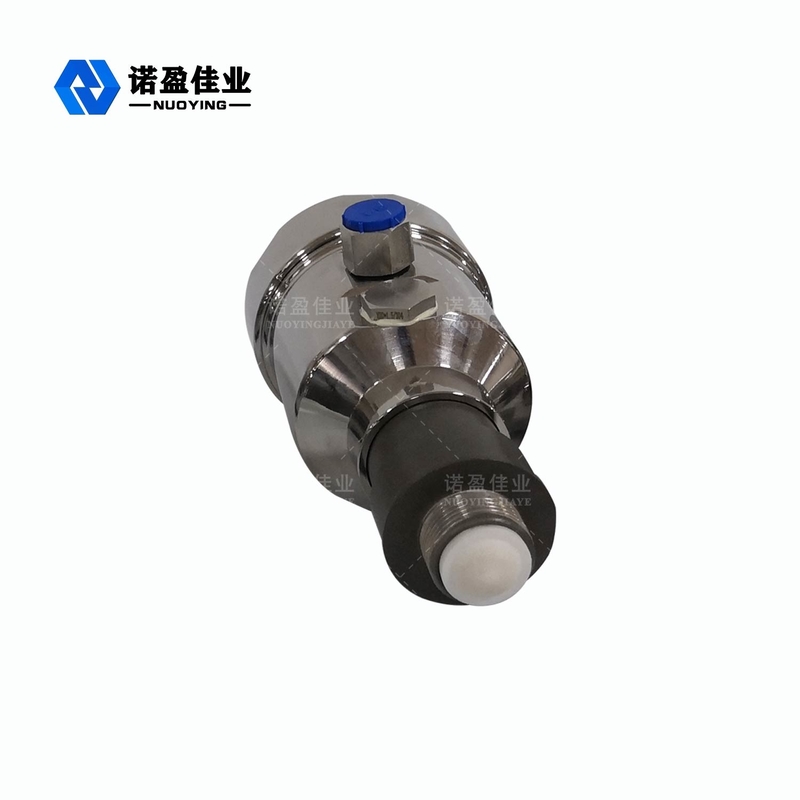

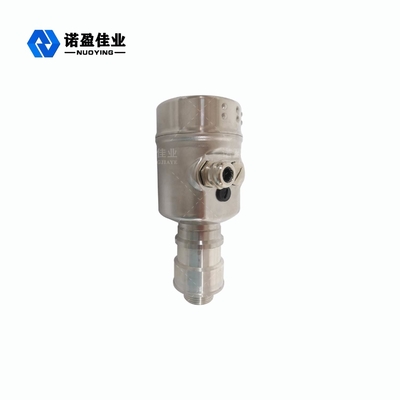

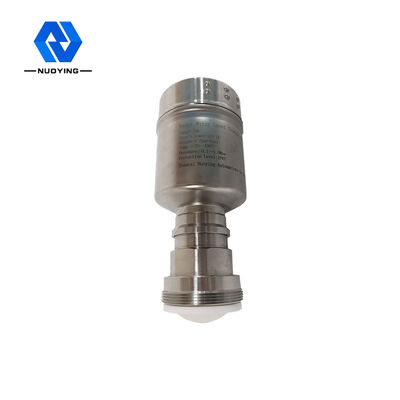

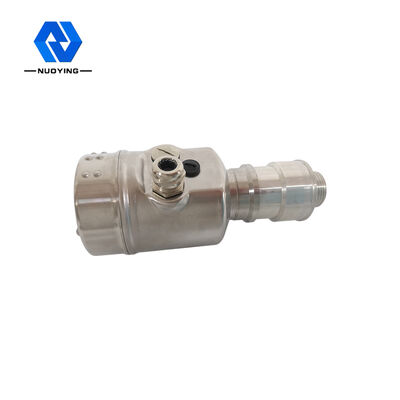

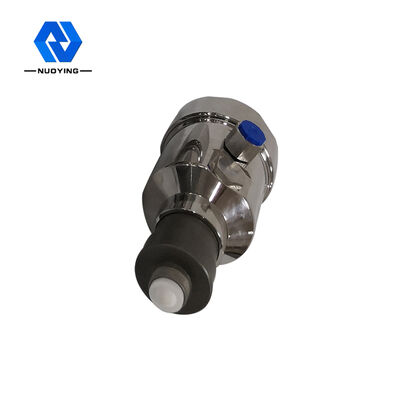

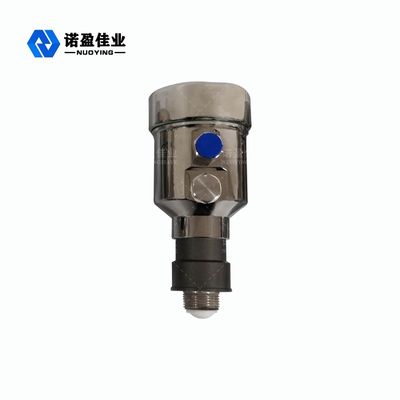

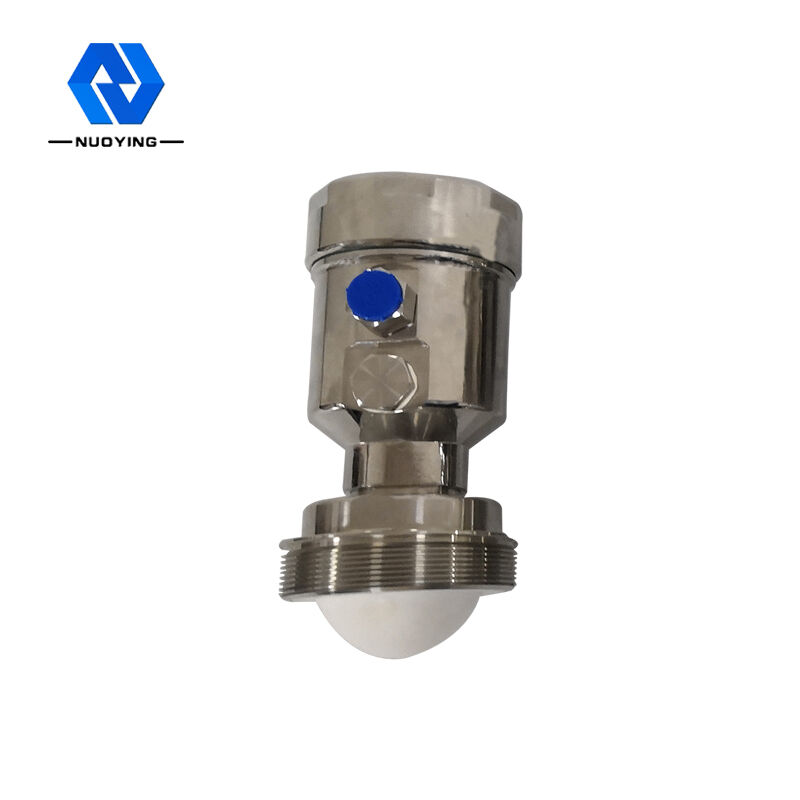

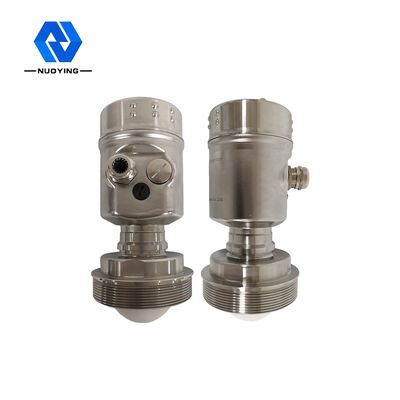

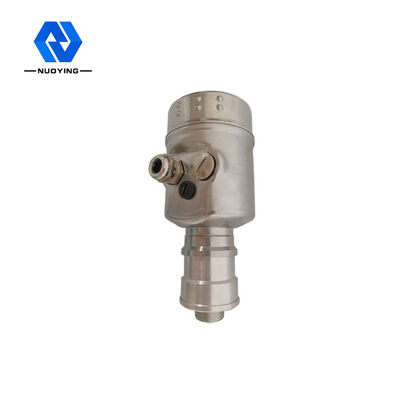

فرستنده سطح رادار هوشمند غیر تماسی 26G NYRD SL با فرکانس بالا
اصل کار فرستنده سطح رادار هوشمند غیر تماسی 26G NYRD SL با فرکانس بالا
آنتن سطح رادار پالس های مایکروویو باریکی را ساطع می کند که از طریق آنتن به سمت پایین منتقل می شود.پس از تماس موج پالس با سطح محیط اندازه گیری شده، دوباره منعکس شده و توسط سیستم آنتن دریافت می شود و سیگنال به قسمت مدار الکترونیکی منتقل می شود و به طور خودکار به سیگنال سطح تبدیل می شود (زیرا سرعت انتشار پالس بسیار سریع است. ، موج الکترومغناطیسی به هدف می رسد و به گیرنده منعکس می شود. مدت زمان لازم برای رفت و برگشت تقریباً آنی است)
تاریخ اندازه گیری: سطح آب بندی کف نخ یا فلنج.
توجه: هنگام استفاده از زمانبندی سطح رادار، مطمئن شوید که بالاترین سطح مواد نمیتواند وارد ناحیه کور اندازهگیری شود (منطقه نشان داده شده در D در شکل).
ویژگی های طراحی ازفرستنده سطح رادار هوشمند غیر تماسی 26G NYRD SL با فرکانس بالا
◎ تقریباً در برابر خوردگی و کف مصون است.تحت تأثیر چگالی متوسط، تغییرات دما و فشار قرار نمی گیرد.
◎ طول موج کوتاهتر، انعکاس بهتر روی سطوح جامد شیبدار.
◎ زاویه پرتو کوچک است، انرژی متمرکز است، که توانایی اکو را افزایش می دهد و برای جلوگیری از تداخل اجسام مساعد است.
◎ اندازه گیری ناحیه کور کوچکتر است، برای اندازه گیری مخزن کوچک نیز نتایج خوبی به دست خواهد آمد.
◎ نسبت سیگنال به نویز بالا، حتی در صورت نوسانات نیز می تواند عملکرد بهتری را به دست آورد.
در صورت نوسانات نیز می توان عملکرد بهتری را به دست آورد.
◎ فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است. فرکانس بالا، بهترین انتخاب برای اندازه گیری محیط ثابت دی الکتریک جامد و کم است.
◎ اندازه آنتن کوچک است، نصب آسان است.رادار غیر تماسی، بدون سایش، بدون آلودگی.
◎ محیط گرد و غبار جدی تأثیر کمی بر کار متر سطح فرکانس بالا دارد.
پارامترهای فنیازفرستنده سطح رادار هوشمند غیر تماسی 26G NYRD SL با فرکانس بالا
پارامترهای فنی | |
خروجی سیگنال | 4...20mA/HART/RS485/Modbus.. |
دمای فرآیند | -40 ~ + 260 اینچ |
فشار فرآیند |
-0.1~2.0MPa |
اتصال فرآیند | فلنج (اختیاری) |
رابط الکتریکی | M20X1.5، % ~NPT |
درجه حفاظت / درجه IP |
IP67 (اختیاری) |
درجه ضد انفجار |
ExialICT6 (برای جزئیات به گواهی مراجعه کنید) |
※ توجه: محصول را می توان با توجه به نیازهای خاص کاربران سفارشی کرد.
