جزئیات محصول:
|
کاربرد معمولی: | مایع، گاز، بخار | نمونه محصول: | NP3051X |
---|---|---|---|
مایع پرکننده: | روغن سیلیکون، روغن بی اثر (اختیاری) | محدوده اندازه گیری: | 0.006،004،0.25،1.0،2.5،10،25،40 مگاپاسکال |
دقت اندازه گیری: | 0.025،0.075،0.1،0.2 | دمای فرآیند: | -25 ~ +85 درجه سانتیگراد (> + 125 ℃ را می توان سفارشی کرد) |
اتصال فرآیند: | نخ، فلنج | زمان میرایی: | 0.1 ~ 16 ثانیه قابل تنظیم |
برجسته: | 3051 ترانسمیتر فشار دیفرانسیل,فرستنده فشار دیفرانسیل بخار,فرستنده سنسور فشار مایع نخی |

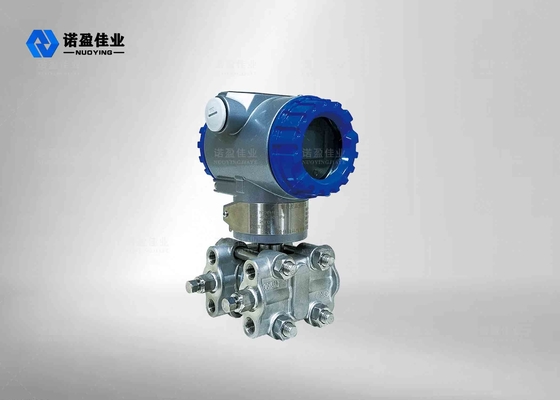

پایداری بالا3051Dافتراقیپاطمینان دادنتیفرستنده برایبخار مایع گاز فشاراندازه گیریبرنامه های کاربردی
خودتشخیص 3051 اصل کار ثابت ترانسمیتر فشار دیفرانسیل

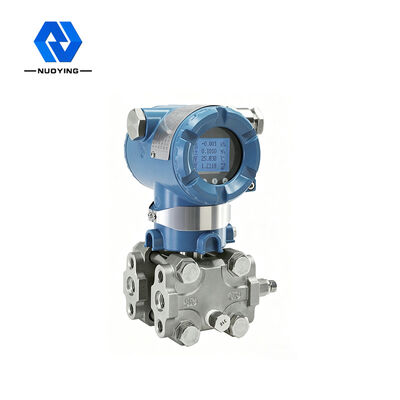

فرستنده فشار/فشار دیفرانسیل هوشمند سری NY3051 یک ابزار هوشمند از نوع میدانی طبق پروتکل HART است.با طراحی اصلی دیافراگم وارداتی، ریزپردازنده و مدار ارتباطی HART را می توان برای ارتباط دو طرفه با هر نرم افزار رایانه بالایی که از پروتکل ارتباطی HART یا 475 پشتیبانی می کند و همچنین سایر اپراتورهای دستی که با پروتکل ارتباطی HART مطابقت دارند استفاده کرد.همچنین مجهز به نمایشگر LCD دیجیتال هوشمند 5 بیتی است که می تواند مقدار اختلاف فشار/فشار، مقدار ورودی و مقدار خروجی را در محل نشان دهد.اشکال زدایی برای تحقق عملکردهای دیجیتال و هوشمند فرستنده بسیار راحت است.با سیگنال خروجی آنالوگ سنتی 4 ~ 20 میلی آمپر سازگار است، بنابراین می توان آن را بدون تغییر سیستم کنترل با متر آنالوگ تعویض کرد.
فرستنده فشار/فشار دیفرانسیل هوشمند سری NY3051 دارای یک جزء حسگر ظرفیت متغیر به نام محفظه "δ" است، فشار فرآیند به دیافراگم مرکزی محفظه "δ" منتقل می شود.دیافراگم مرکزی یک عنصر الاستیک کششی است که جابجایی تغییر شکل متناظری را برای اختلاف فشار بین دو طرف وارد بر آن ایجاد می کند و این جابجایی به ظرفیت دیفرانسیل تشکیل شده روی صفحه خازن تبدیل می شود.ظرفیت دیفرانسیل توسط مدار الکترونیکی به سیگنال خروجی استاندارد تبدیل می شود.
ترانسمیتر فشار دیفرانسیل 3051ویژگی طراحی
◎ دقت بالا و ثبات خوب؛
◎ با خود تشخیص مداوم، جبران خطی و توابع تنظیم دقیق دیجیتال.
◎ تنظیم محلی موقعیت و محدوده صفر را می توان متوجه شد، و تنظیم از راه دور را می توان از طریق اپراتور دستی و کامپیوتر از راه دور نیز انجام داد.خروجی خطی یا ریشه مربع را می توان با توجه به کاربردهای مختلف انتخاب کرد.زمان میرایی را می توان بین 0.1 تا 16 ثانیه تنظیم کرد.
◎ واحد مقدار فشار را می توان بین KPa، Pa، Inlz0، bar و غیره تبدیل کرد.حالت های خرابی و ایمنی را می توان با تغییر سوئیچ خرابی/ایمنی تنظیم کرد.با حالت های تک نقطه ای، چند نقطه ای و متناوب:
◎ با عملکرد حفاظت از قطع برق، داده های کاری را می توان به طور خودکار در هنگام قطع برق ذخیره کرد.
◎ اجزای جامد، برد مدار چاپی پلاگین کوچک، سبک، قوی و مقاوم در برابر ضربه است.
◎ در حفاظت از اضافه بار یک طرفه خوب است:
ترانسمیتر فشار دیفرانسیل 3051پارامتر فنی
برنامه معمولی | مایع، گاز، بخار |
نمونه محصول | NP3051X |
مایع پرکننده | روغن سیلیکون، روغن بی اثر (اختیاری) |
جنس دیافراگم | 316L، آلیاژ HaC (سفارشی) |
محدوده اندازه گیری | 0.006،004،0.25،1.0،2.5،10،25،40 مگاپاسکال |
دقت اندازه گیری | 0.025،0.075،0.1،0.2 |
دمای محیط | -40 ~ +85 درجه سانتیگراد |
دمای فرآیند | -25 ~ +85 درجه سانتیگراد (> + 125 ℃ را می توان سفارشی کرد) |
اتصال فرآیند | نخ، فلنج |
زمان میرایی | 0.1 ~ 16 ثانیه قابل تنظیم |
تامین برق | 24VDC |
خروجی سیگنال | 4-20 میلی آمپر /HART/RS485/Modbus (ال سی دی اختیاری) |
درجه حفاظت | IP65 |
درجه ضد انفجار | Exia II CT6 Ga (جزئیات در گواهی) |
ترانسمیتر فشار دیفرانسیل 3051 تولید - محصول برنامه های کاربردی
★صنایع نفت/پتروشیمی/شیمیایی: برای اندازه گیری و کنترل دقیق جریان با دستگاه دریچه گاز تطبیق داده می شود.می تواند فشار و سطح مایع لوله ها و مخازن ذخیره سازی را اندازه گیری کند.
★نیروی برق / گاز شهری / سایر شرکت های شرکت: مکان هایی که به پایداری بالا و اندازه گیری دقیق نیاز دارند.
★خمیر و کاغذ سازی: در مکان هایی که مقاومت شیمیایی و مقاومت در برابر خوردگی مورد نیاز است استفاده می شود.
★فولاد/فلزات غیرآهنی/سرامیک: در مکان هایی که برای اندازه گیری فشار کوره به پایداری و دقت بالا نیاز است استفاده می شود.
★ماشینآلات/کشتیسازی: در مکانهایی استفاده میشود که اندازهگیری پایدار تحت کنترل شدید (دما، رطوبت و غیره) و شرایط با دقت بالا مورد نیاز است.
