جزئیات محصول:
|
کاربرد معمولی: | مایع | نمونه محصول: | NYCZ500 |
---|---|---|---|
روش نصب: | در بالا نصب شده است | محدوده اندازه گیری: | 0-50 ~ 5000 میلی متر (نوع کابل: 25 متر) 50-5000 میلی متر |
دقت اندازه گیری: | +0.5 میلی متر | دمای فرآیند: | - 40 ~ 120 ℃ |
فشار فرآیند: | -0.1~1.6MPa،-0.1~2.5MPa | ارتباط: | نخ، فلنج، براکت (اختیاری) |
برجسته: | ترانسمیتر سطح مغناطیسی ایزوله,فرستنده سطح مغناطیسی توپ شناور,سطح سنج نوع شناور مغناطیسی صنعتی |
کاملاً ایزوله شده Mمغناطیسیافلوت کردنتوپ ingمرحلهمتر امن و قابل اعتمادکاربردهای صنعتی
ساختار ساده Mمغناطیسیافلوت کردنing Ball Lهمسطحاصل کارکرد پایدار کنتور

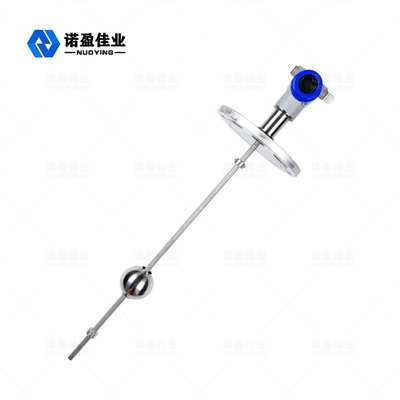

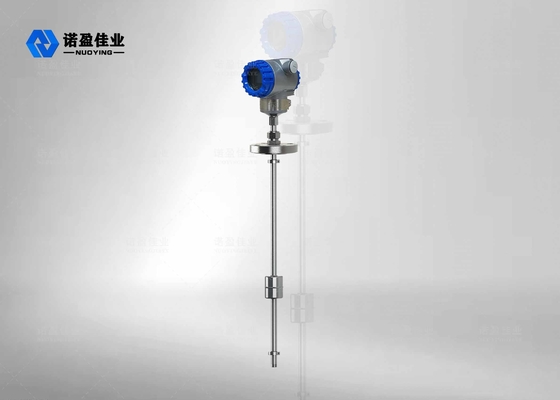

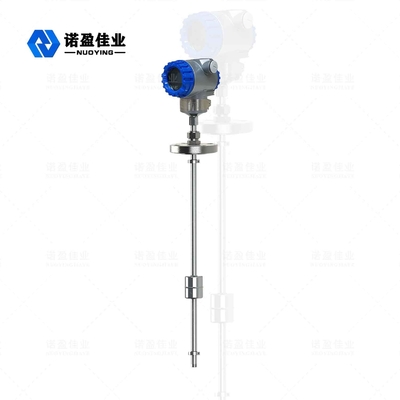

سطح سنج توپ شناور مغناطیسی از یک توپ شناور مغناطیسی حلقوی استفاده می کند تا با افزایش سطح مایع، لوله های نی خشک در میله اندازه گیری اصلی را به سمت داخل بکشد.سپس سطح مایع را به یک مقاومت مربوطه تبدیل می کند تا سیگنال را خروجی کند.با نصب یک ماژول مدار انتقال یکپارچه در جعبه اتصال، سیگنال مقاومت را به یک خروجی جریان دو سیمه 4-20 میلی آمپر تبدیل می کند.سنج شناور مغناطیسی همچنین صفحه نمایش دیجیتال LED در محل را برای اندازه گیری سطح مایع ارائه می دهد.محصولات سری NYFZ-X استاندارد، ضد خوردگی و ضد انفجار هستند.
سطح سنج توپ شناور مغناطیسی بر اساس اصل شناور و جفت مغناطیسی کار می کند.گروهی از لوله های نی خشک و مقاومت های دقیق در لوله تشخیص نصب شده اند.هنگامی که توپ شناور مغناطیسی در طول لوله تشخیص با تغییر سطح مایع به بالا و پایین حرکت می کند، لوله های نی خشک به نوبت به یکدیگر متصل می شوند تا مقدار مقاومت خروجی لوله تشخیص را تغییر دهند.ماژول مدار تبدیل در جعبه اتصال مقدار را به خروجی جریان 4 ~ 20 میلی آمپر تبدیل می کند.
توپ شناور می تواند مواد و اشکال مختلفی داشته باشد.مانند 1Cr18Ni9Ti، PP، PVC، PTFE و مواد دیگر.برای اندازه گیری شرایط کاری مختلف مانند مقاومت در برابر خوردگی، ضد انفجار و فشار.هنگام انتخاب سطح شناور مغناطیسی، لطفاً برای اندازه گیری بهتر به چگالی و ویسکوزیته محیط اندازه گیری شده توجه کنید.
ممغناطیسیافلوت کردنing Ball Lهمسطحمتر ویژگی طراحی
◎ ساختار ساده، جامد و قابل اعتماد، عملکرد پایدار.
◎ صفحه نمایش سطح مایع را به رنگ قرمز نشان می دهد که بصری، چشم نواز و به راحتی قابل خواندن است.
◎ چندین فرم نصب و فرم های اتصال را می توان انتخاب کرد.محدوده اندازه گیری بزرگ، بدون ناحیه کور در کل فرآیند اندازه گیری.
◎ اندازه گیری مداوم سطح مایع مایعات مختلف و محیط های با دمای بالا، فشار بالا، خورنده، قابل اشتعال و انفجار.نمایش و رسانه تست شده
◎ کاملا ایزوله، ایمن و قابل اعتماد.طراحی حرفه ای را می توان برای فشار و دمای خاص انجام داد.
ممغناطیسیافلوت کردنing Ball Lهمسطحمترویژگی طراحی
برنامه معمولی | مایع |
نمونه محصول | NYDFZ-X |
مواد پروب | 304، 316 |
محدوده اندازه گیری | 50-5000 میلی متر |
مصرف برق | 720 میلی وات |
دمای فرآیند | - 40 ~ 120 ℃ |
چگالی متوسط | 500-2000 کیلوگرم بر متر مکعب |
فشار فرآیند | -0.1~+1.6MPa،-0.1~+2.5MPa |
اتصال فرآیند | نخ، فلنج، براکت (اختیاری) |
رابط الکتریکی | M20 x 1.5، G3/4 اینچ |
تامین برق | 24VDC، 220VAC (اختیاری) |
نمایش در محل | LCD (اختیاری) |
درجه حفاظت | IP65 |
درجه ضد انفجار | Exia II CT6 (جزئیات در گواهی) |
ممغناطیسیافلوت کردنing Ball Lهمسطحمترکاربرد محصول
سطح سنج توپی شناور مغناطیسی برای نمایش سطح مایع روی ظروف مواد شیمیایی، نفت و سایر تجهیزات صنعتی مناسب است.در حال حاضر، آن را به طور گسترده ای در اندازه گیری سطح مایع و کنترل صنایع نفت، شیمیایی، متالورژی، نیرو، مواد غذایی، داروسازی، کاغذ و سایر صنایع استفاده می شود.
