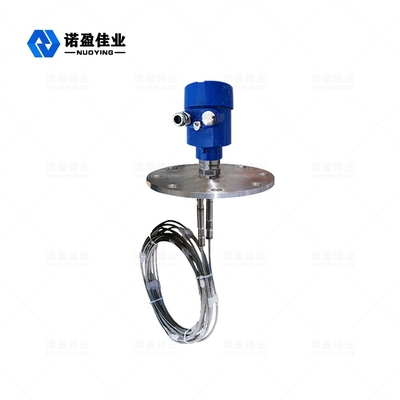

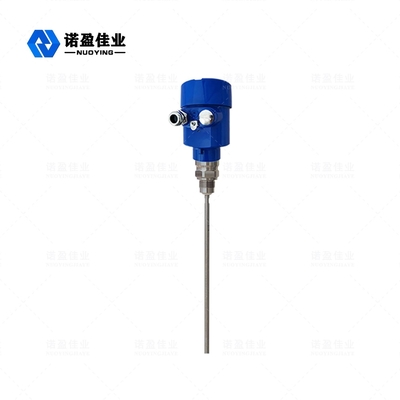

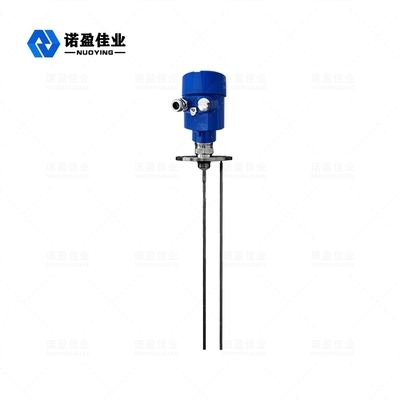

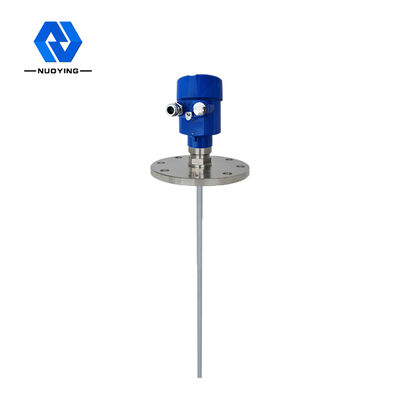

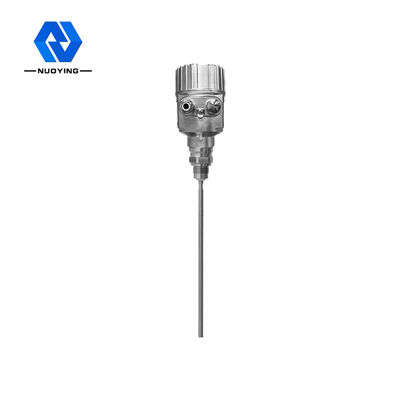

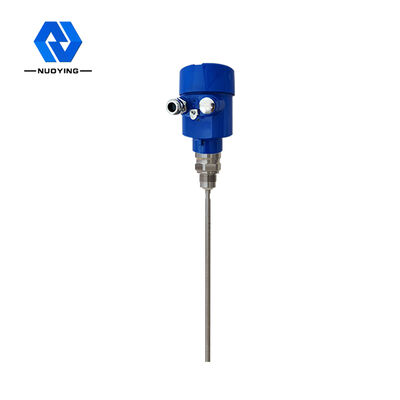

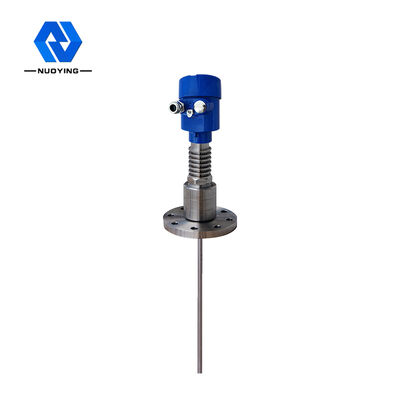

فرستنده سطح رادار موج هدایت شده نوع تماس متوسط ​​برای ثابت دی الکتریک

رادار موج هدایت شونده با دقت بالاسطح سنجمتوسطتماسینوع مناسب برای ثابت دی الکتریک

مقاومت در برابر دمای بالا و فشار بالا رادار موج هدایت شوندهسطح سنجاصل کار

پالس مایکروویو فرکانس بالا که توسط رادار موج هدایت شونده ارسال می شود، در طول جزء تشخیص (کابل فولادی یا میله فولادی) منتقل می شود. هنگامی که موج به محیط اندازه گیری شده برخورد می کند، به دلیل تغییر ناگهانی ثابت دی الکتریک، بخشی از پالس موج بلافاصله به فرستنده بازتاب می شود. فاصله زمانی بین پالس ارسالی و پالس بازتابی متناسب با فاصله محیط اندازه گیری شده است.

ورودی

رادار موج هدایت شونده یک ابزار اندازه گیری بر اساس اصل سفر زمان است. موج رادار با سرعت نور حرکت می کند و زمان حرکت را می توان از طریق اجزای الکترونیکی به سیگنال سطح تبدیل کرد. پروب پالس فرکانس بالا را ارسال می کند و در طول پروب کابل یا میله منتشر می شود. هنگامی که پالس به سطح ماده برخورد می کند، بازتاب شده و توسط گیرنده در دستگاه دریافت می شود و سیگنال فاصله به سیگنال سطح ماده تبدیل می شود.

سیگنال پالس بازتابی در طول پروب کابل یا میله به مدار الکترونیکی دستگاه منتقل می شود و ریزپردازنده سیگنال را پردازش می کند تا اکوی تولید شده توسط پالس مایکروویو بر روی سطح ماده را شناسایی کند. تشخیص صحیح سیگنال اکو توسط نرم افزار پالس تکمیل می شود. فاصله D از سطح ماده متناسب با زمان سفر T پالس است.

خروجی

با ورودی گرفتن ارتفاع مخزن خالی E (=نقطه صفر)، ارتفاع مخزن پر F (=محدوده کامل) و برخی پارامترهای کاربردی تنظیم می شود. پارامترهای کاربردی به طور خودکار دستگاه را با محیط اندازه گیری تطبیق می دهند و متناظر با خروجی 4-20mA هستند.

رادار موج هدایت شوندهسطح سنجویژگی محصول

سطح سنج رادار موج هدایت شونده از فناوری پیشرفته پردازش مایکروویو و فناوری منحصر به فرد پردازش اکو Echo Discovery استفاده می کند. با اندازه گیری تماسی، دقت اندازه گیری بالا است و اندازه گیری دقیق تر است. در عین حال، رادار موج هدایت شونده در برابر چسبندگی مقاوم است و تحت تأثیر محیط خارجی مانند دمای محیط و چسبندگی قرار نمی گیرد.

حالت های مختلف اتصال فرآیند و انواع اجزای تشخیص، سطح سنج رادار موج هدایت شونده سری 70X را برای شرایط کاری و کاربردهای مختلف پیچیده مناسب می کند. به عنوان مثال:؛ رسانه های با دمای بالا، فشار بالا و ثابت دی الکتریک پایین.

این دستگاه از حالت کار پالس، با توان انتشار بسیار کم استفاده می کند و می تواند در انواع ظروف فلزی و غیرفلزی نصب شود، بدون آسیب به بدن انسان و محیط زیست.

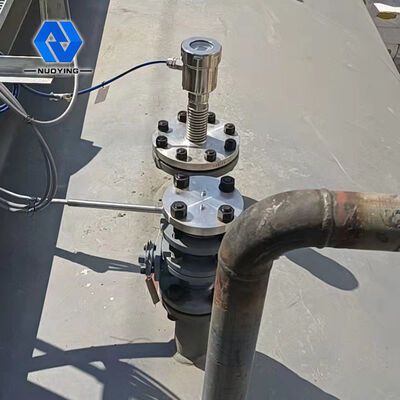

رادار موج هدایت شوندهسطح سنجپارامتر محصولکاربرد معمول
