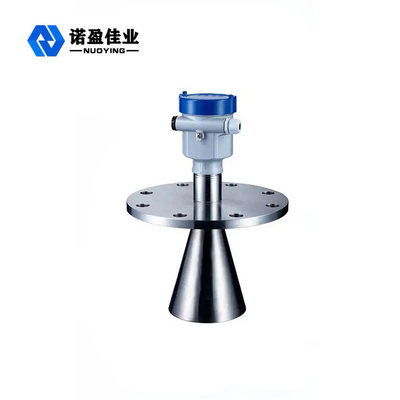

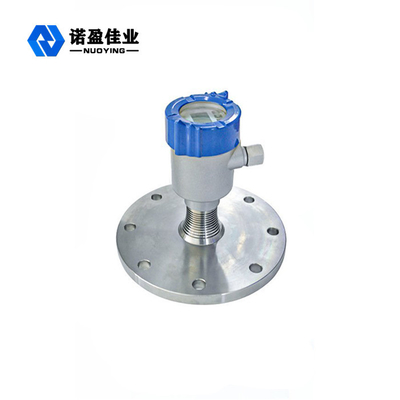

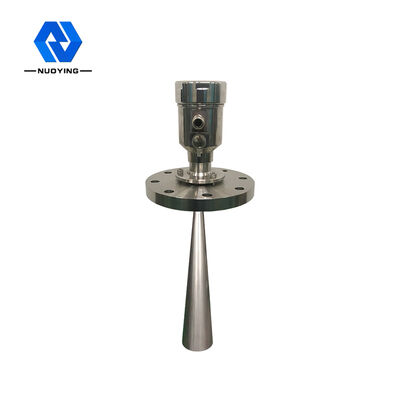

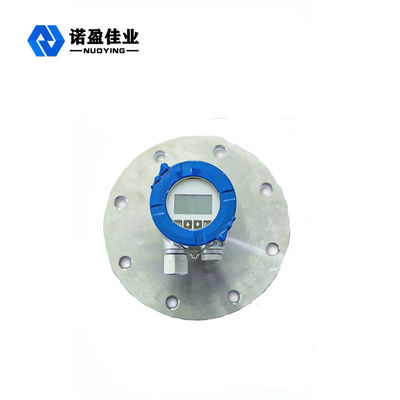

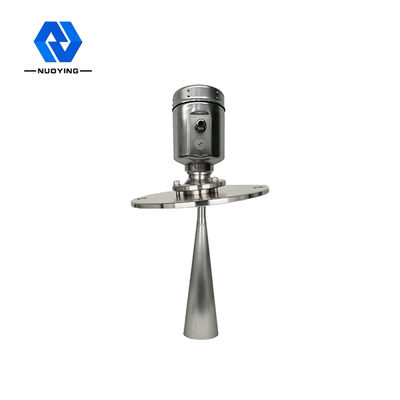

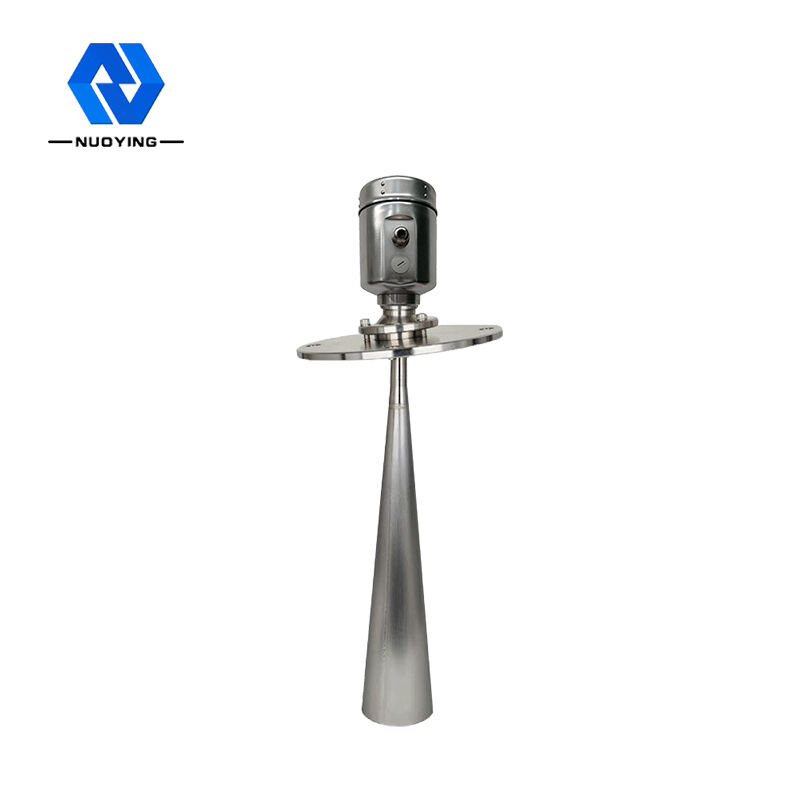

فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G

فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G

فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G
70 Meters Range Radar Level Transmitter 26G High Frequency 24V Power Supply
فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G

تصویر بزرگ :  فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G

جزئیات محصول:
محل منبع: شیان، شانشی، چین
نام تجاری: NUOYINGJIAYE
گواهی: CE/ExiaⅡCT6 Ga,ExdⅡCT6 Gb
شماره مدل: NYRD808
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
قیمت: $450 to $1700 /pcs
جزئیات بسته بندی: کارتن، 60cm×30cm×30cm
زمان تحویل: 7 روز کاری
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 1000 عدد / قبل از ماه

فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G

شرح
کاربرد: مایعات، گرد و غبار، جامدات مورد شماره.: NYRD808
فرم آنتن: نوع نوار، نوع قطره آب مواد آنتن: PTFE، 304، 316
محدوده اندازه گیری: 35 متر، 40 متر، 80 متر دقت اندازه گیری: 0.05٪~0.1٪ F.S
برجسته:

سطح سنج رادار 70 متر

,

فرستنده سطح رادار منبع تغذیه 24 ولت

,

فرستنده سطح نوع رادار فلنج جامد

سنسور سطح سیمان رادار دانه بن رادار سطح سنج هارت فرستنده سطح رادار





شرح

این سری از سنسور سطح رادار از سنسور رادار فرکانس بالا 26G استفاده می کند، حداکثر محدوده اندازه گیری می تواند تا 70 متر برسد.آنتن پردازش بیشتر بهینه شده است،
ریزپردازنده های سریع جدید سرعت و کارایی بالاتری دارند و می توان آنالیز سیگنال را انجام داد، ابزار دقیق را می توان برای راکتور، سیلو جامد و محیط اندازه گیری بسیار پیچیده استفاده کرد.



مشخصات



سنسور سطح رادار برد 70 متر سنسور رادار فرکانس بالا 26G

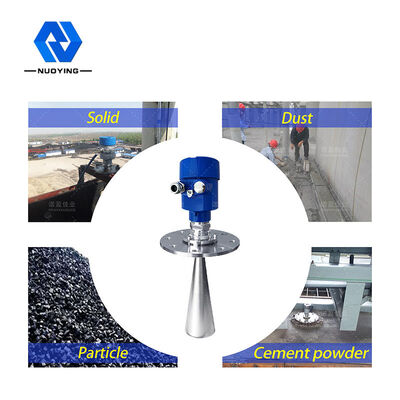

کاربرد مواد جامد، گرد و غبار قوی
محدوده اندازه گیری 70 متر
اتصال فرآیند فلنج جهانی
دمای متوسط -40℃ ~ +250℃
فشار فرآیند -0.1 ~ 0.1 مگاپاسکال
دقت ± 15 میلی متر
درجه حفاظت IP67
محدوده فرکانس 26 گیگاهرتز
خروجی سیگنال 4~20mA/Hart (دو سیم/چهار) RS485/Modbus
درجه ضد انفجار Exia II C T6 Ga



اصل

پالس مایکروویو آنتن فرستنده سطح رادار باریک است، انتقال رو به پایین استآنتنقرار گرفتن در معرض مایکروویو به سطح متوسط ​​دوباره توسط مایکروویو منعکس می شودسیستم آنتن دریافت می کند، سیگنال را به طور خودکار به مدار الکترونیکی ارسال می کندتبدیل به سیگنال های سطح (به دلیل سرعت انتشار مایکروویو، الکترومغناطیسیموج برای رسیدن به هدف و برگشت به گیرنده این بار تقریبا استفوری).

70 Meters Range Radar Level Meter Adopted 26G High Frequency Radar Transmitter 24V Power Supply

اندازه گیری مبنا: پایین رزوه یا سطح آب بندی فلنج را پیچ کنید.
توجه داشته باشید: مطمئن شوید که رادار سنج بالاترین سطح نمی تواند وارد پرده اندازه گیری شود
منطقه (شکل D نشان داده شده در زیر).

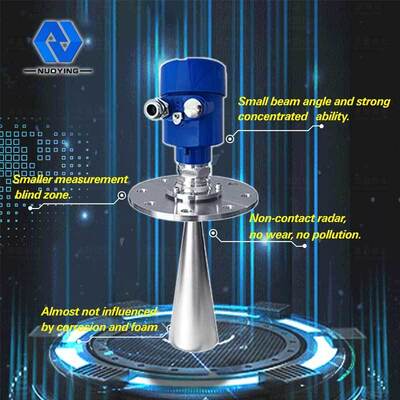

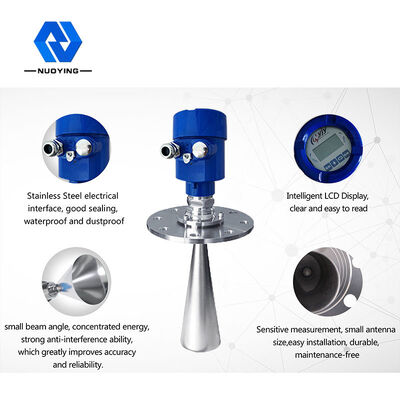

امکانات



Øاندازه آنتن کوچک، نصب آسان؛رادار غیر تماسی، بدون سایش، بدون آلودگی

Øتقریبا بدون خوردگی، اثر حباب.تقریباً تحت تأثیر بخار آب در جو، دما و فشار قرار نمی گیرد تغییر می کند.

Øمحیط گرد و غبار جدی در سطح بالا متر کار کمی دارد اثر

Øطول موج کوتاهتر، بازتاب شیب سطح جامد است بهتر.

Øزاویه پرتو کوچک است، انرژی متمرکز است، می تواند توانایی اکو و اجتناب را افزایش دهد دخالت.

Øمحدوده اندازه گیری کوچکتر است، زیرا اندازه گیری نتیجه خوبی خواهد داشت نتایج.

Øبالا سیگنال به نویز نسبت، را مرحله نوسان حالت می توان به دست آوردن بهترکارایی.

Øفرکانس بالا، اندازه گیری ثابت دی الکتریک جامد و کم بهترین انتخاب.



الزامات نصب

نصب و راه اندازی راهنما:

در قطر 1/4 یا 1/6 نصب شود.توجه: حداقل فاصله بین دیواره مخزن باید 1/10 ارتفاع مخزن باشد.



یادداشت 1. داده

2.مرکز ظرف یا محور تقارن

فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G 1

سطح مخروطی مخروطی بالا، قابل نصب است در

بالای مخزن متوسط ​​است، می تواند اندازه گیری را تا پایین مخروطی تضمین کند.

فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G 2

یک آنتن تغذیه به سطح تراز عمودی.اگر سطح ناهموار است، باید از زاویه پشته برای تنظیم زاویه فلنج کاردان آنتن با تراز استفاده کرد. سطح



(به دلیل شیب سطح جامد باعث تضعیف اکو و حتی از دست دادن سیگنال می شود.)



فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G 3



خطاهای نصب معمولی:



Øمخزن مخروطی را نمی توان بالای تغذیه نصب کرد بندر.

توجه داشته باشید: نصب در فضای باز باید از سایه بان استفاده کند.





1. درست

2. خطا ضد باران معیارهای

فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G 4

Øاین ساز را نمی توان در سقف قوس دار یا گنبدی میانی نصب کرد.علاوه بر تولید پژواک غیرمستقیم نیز تحت تأثیر اکوها قرار می گیرد.اکو چندگانه می تواند بزرگتر از مقدار واقعی اکو سیگنال باشد، زیرا از طریق بالا می توان اکو چندگانه را متمرکز کرد.بنابراین نمی توان آن را در مرکز نصب کرد محل.

1.درست

2.خطا

فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G 5

Øموانعی وجود دارد که بر اندازه گیری بازتاب مورد نیاز تأثیر می گذارد بشقاب

1.درست

2.خطا

فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G 6

اتصال الکتریکی



ولتاژ منبع تغذیه:



(4~20)mA/HART (سیستم دو سیم)



منبع تغذیه و سیگنال جریان خروجی
به اشتراک گذاشتن یک کابل محافظ دو هسته ایمحدوده ولتاژ منبع تغذیه اطلاعات فنی را ببینید.برای نوع ذاتا ایمن باید یک مانع ایمنی بین منبع تغذیه و ابزار باشد.



(4 ~ 20) میلی آمپر / HART (سیستم چهار سیم)



منبع تغذیه و سیگنال جریان جداگانه،
به ترتیب با استفاده از کابل برق.محدوده ولتاژ منبع تغذیه اطلاعات فنی را ببینید.



RS485 / Modbus



منبع تغذیه و خط سیگنال Modbus به ترتیب با استفاده از یک کابل محافظ از هم جدا می شوند، محدوده ولتاژ منبع تغذیه را مشاهده کنید اطلاعات فنی.



سوالات متداول

س: تا کی به من پاسخ می دهید؟

پاسخ: ما در اسرع وقت با شما تماس خواهیم گرفت اما در عرض 12 ساعت

س: آیا می توانم چند نمونه بگیرم؟

A: بله، سفارش نمونه برای بررسی کیفیت و تست بازار در دسترس است.اما شما باید هزینه اکسپرس را بپردازید.

س: چقدر زود می توانید تولید خود را ترتیب دهید؟

پاسخ: پس از دریافت تاییدیه محصول و دریافت پیش پرداخت، تولید بلافاصله شروع می شود.

س: زمان تحویل چیست؟

A: معمولاً برای سفارش کوچک حدود 3-5 روز کاری و برای سفارش بزرگ 10-15 روز طول می کشد.

س: چگونه کیفیت خود را کنترل می کنید؟

A: سه مرحله بازرسی (کالای اصلی، تولیدی و نهایی) + خدمات گارانتی خوب (1 سال رایگان برای تغییر یک محصول جدید بدون هیچ گونه عامل آسیب انسانی).

س: چه گواهی هایی دارید؟

A: ISO9000، CE، گواهی ضد انفجار، RoHs آماده است.و قبل از تحویل کالا، گواهینامه بازرسی کیفیت و ایمنی صادر شده توسط قطعات ثالث نیز قابل ارائه است.

س: آیا می توانم از کارخانه شما بازدید کنم؟

پاسخ: خیلی خوش آمدید!به بندر هوایی شیان یانگ پرواز کنید.برای ما لذت بزرگی بود.

س: شرایط گارانتی شما چیست؟

A: ما 12 ماه زمان گارانتی را ارائه می دهیم.

س: آیا می توانید خدمات OEM و سفارشی را ارائه دهید؟

A: بله، OEM و ODM هر دو در دسترس هستند، ما دارای بخش تحقیق و توسعه حرفه ای هستیم که می تواند راه حل های حرفه ای را برای شما ارائه دهد.

بسته بندی و حمل و نقل

70 Meters Range Radar Level Meter Adopted 26G High Frequency Radar Transmitter 24V Power Supply





پارامتر فنی





فرستنده سطح رادار برد 70 متر منبع تغذیه 24 ولت فرکانس بالا 26G 8



کاربرد انواع مایعات (خوردگی قوی، ثابت دی الکتریک کم، هم زدن، بخار، تبلور، تراکم، دوغاب، دمای بالا و فشار بالا و غیره)
انواع گرد و غبار (گرد و غبار قوی، گرد و غبار شناور، پودر سیمان، پودر آهک، خاکستر بادی، کریستالیزاسیون و موارد دیگر)
جامدات مختلف (غلات، سنگ های کوچک، سنگ آهن، زغال سنگ و غیره)
شماره مورد NYRD805،NYRD806،NYRD807،NYRD808،NYRD809،NYRD810،NYRD86
NYRD87، NYRD-PB، NYRD-SD، NYRD-TJ، NYRD- SL
فرم آنتن نوع میله، نوع قطره آب، نوع صفحه، نوع شاخ، نوع سطح، نوع لنز
مواد آنتن PTFE، 304،316، PP، PFA
محدوده اندازه گیری 10 متر، 20 متر، 30 متر، 35 متر، 40 متر، 80 متر
دقت اندازه گیری 0.05٪ ~ 0.1٪ FS
منبع تغذیه 24VDC (دو سیم، چهار سیم)، 220VAC
خروجی سیگنال 4-20mA/HART/RS485/Modbus...
دمای فرآیند -40~+130℃،-40~+150℃،-40~+2600℃،-40~+1200℃
فشار فرآیند -0.1~0.3Mpa،-0.1~2.0Mpa،-0.1~4.0Mpa،
اتصال فرآیند نخ، براکت، فلنج، گیره سلامت (اختیاری)
رابط الکتریکی M20x1.5،1/2 اینچ NPT
درجه حفاظت IP65، IP67، IP68 (اختیاری)
درجه ضد انفجار ExiaIICT6 Ga, ExdIICT6 Gb (همانطور که در گواهی نشان داده شده است)
