جزئیات محصول:
|
کاربرد معمولی: | اندازه گیری سطح مایع و غیره | نمونه محصول: | NYCFQ-UL، NYCFQ-UK |
---|---|---|---|
مواد شناور: | F4، PP، 304، PTFE (اختیاری) | طول میله: | 200 ~ 6000 میلی متر (قابل سفارشی سازی) |
دمای محیط: | -40 ~ 80+ | دمای فرآیند: | -40 ~ + 130 درجه سانتیگراد |
فشار فرآیند: | -0.1~2.0MPa | اتصال فرآیند: | نخ، فلنج (اختیاری) |
برجسته: | سطح شناور مغناطیسی فلنج,فرستنده سطح مغناطیسی ضد تداخل,سطح شناور سنج مغناطیسی حفاظت از رعد و برق |

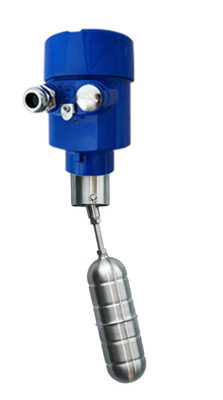

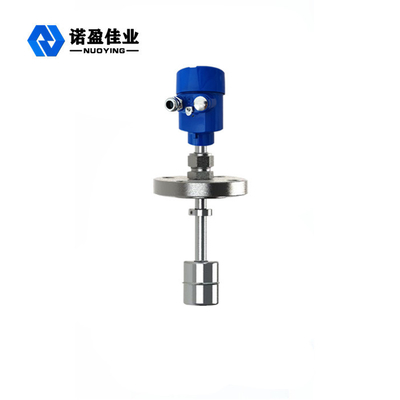

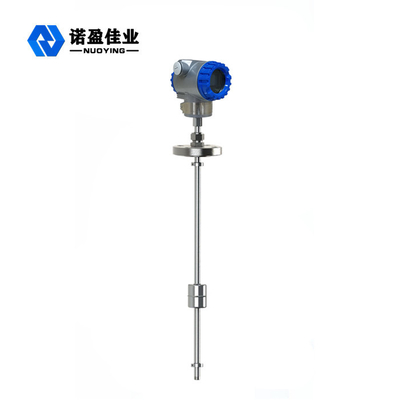

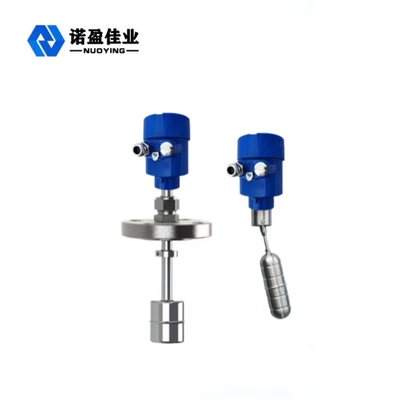

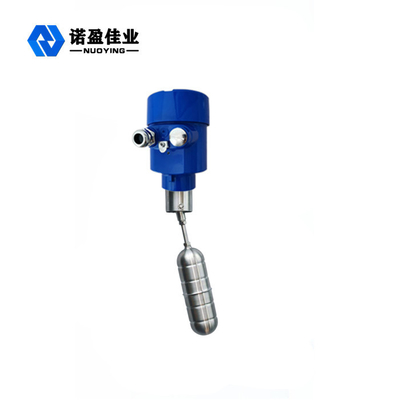

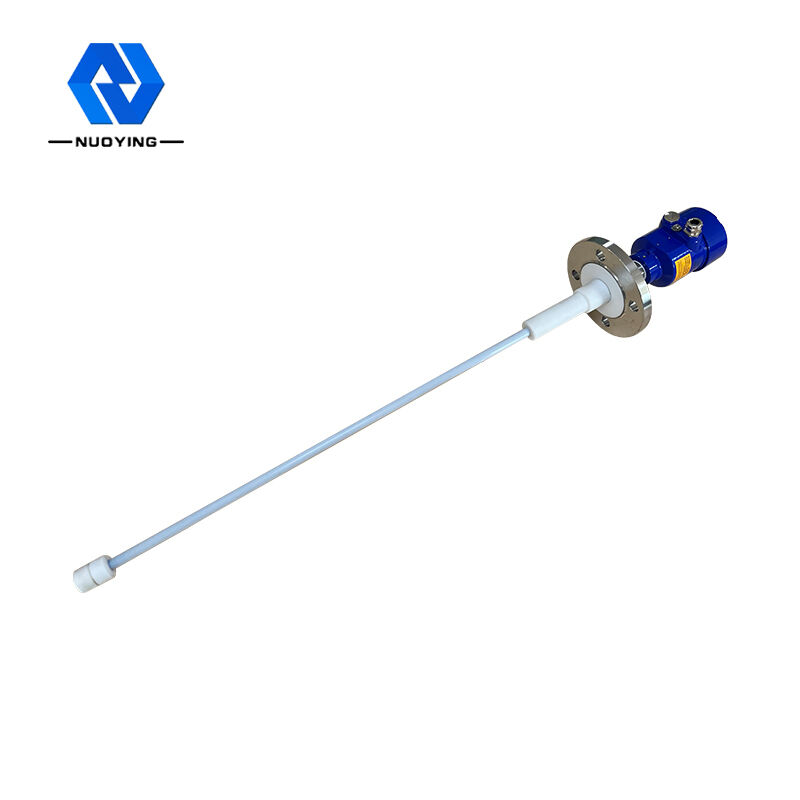

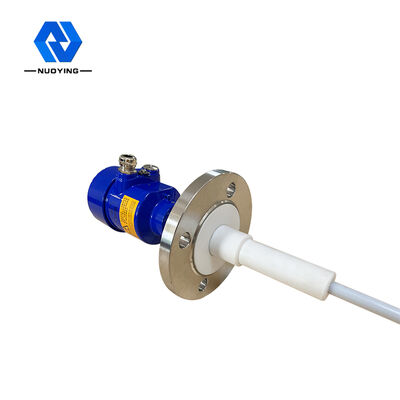

قابلیت تداخل ضد صاعقه سنج شناور مغناطیسی فلنج نخی
سطح سنج شناور مغناطیسی سری NYCFQ بر اساس اصل شناوری و نیروی مغناطیسی طراحی شده است.سطح سنج مایع توپی مگلو در لوله رسانایی غیر مغناطیسی بدون هوا و مجهز به یک یا چند لوله نی خشک، سپس لوله از طریق یک یا چند آهنربا حلقه داخلی توخالی و توپ شناور، شناور مغناطیسی حلقوی به بالا یا پایین با مایع، شناور را هدایت می کند. توپ با هم بالا و پایین حرکت می کند، به طوری که لوله نی مکش لوله غیر مغناطیسی را قطع می کند یا عمل را قطع می کند، سیگنال مقاومت خروجی مربوط به سطح مایع به خروجی سیگنال استاندارد 4-20 میلی آمپر تبدیل می شود و تماس باز می شود (سیگنال تبدیل خاموش) نیز می تواند صادر شود.
اصل کار
سطح سنج شناور مغناطیسی سری NYCFQ بر اساس اصل شناوری و نیروی مغناطیسی طراحی شده است.سطح سنج مایع توپی مگلو در لوله رسانایی غیر مغناطیسی بدون هوا و مجهز به یک یا چند لوله نی خشک، سپس لوله از طریق یک یا چند آهنربا حلقه داخلی توخالی و توپ شناور، شناور مغناطیسی حلقوی به بالا یا پایین با مایع، شناور را هدایت می کند. توپ با هم بالا و پایین حرکت می کند، به طوری که لوله نی مکش لوله غیر مغناطیسی را قطع می کند یا عمل را قطع می کند، سیگنال مقاومت خروجی مربوط به سطح مایع به خروجی سیگنال استاندارد 4-20 میلی آمپر تبدیل می شود و تماس باز می شود (سیگنال تبدیل خاموش) نیز می تواند صادر شود.
ویژگی طراحی
• طراحی سفارشی، کنترل چند نقطه ای، طیف گسترده ای از کاربرد.
• ساختار ساده، نصب راحت، هزینه نگهداری کم.
• عملکرد پایدار و قابل اعتماد، حفاظت از صاعقه، توانایی ضد تداخل.
• انواع اشکال پروب، مناسب برای انواع شرایط کاری پیچیده.
• مواد شناور مختلف را می توان با توجه به چگالی مختلف محیط انتخاب کرد.
پارامتر فنی
کاربرد معمولی | اندازه گیری سطح مایع و غیره |
نمونه محصول | NYCFQ-UL، NYCFQ-UK |
مواد شناور | F4,PP,304,PTFE (اختیاری) |
طول میله | 200 ~ 6000 میلی متر (قابل سفارشی سازی) |
دمای محیط | -40 ~ 80+ |
دمای فرآیند | -40 ~ + 130 درجه سانتیگراد |
فشار فرآیند | -0.1~2.0MPa |
اتصال فرآیند | نخ، فلنج (اختیاری) |
ویسکوزیته متوسط | ≤0.05Pa·S |
تراکم متوسط | 0.5 ~ 2.0 گرم در سانتی متر مکعب |
خروجی سیگنال | 4-20 میلی آمپر، SPDT |
درجه حفاظت | IP65، IP67، IP68 |
درجه ضد انفجار | Exd ⅡCT6 Gb (به گواهی مراجعه کنید) |
www.china-nyjy.com |
*نکات: محصولات را می توان با توجه به نیازهای خاص شما سفارشی کرد!
برای جزئیات بیشتر محصول، لطفا با من تماس بگیرید!ممنون ~
